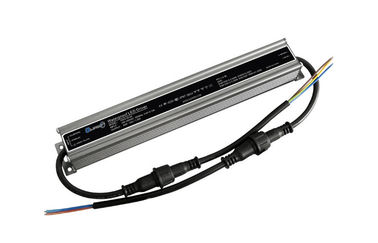

Waterdichte Ip67 Constante Voltage HOOFDbestuurderskring 40w gelijkstroom 15V

Specificatieblad

Model

Qw150-026-AW (Nota 1)

Output

Nominale spanning

15VDC

De Waaier van de outputstroom

0 ~ 2.6A

Geschatte Macht

40W

(Maximum) rimpeling en Lawaai (Nota 2)

150mVp-p

Voltagetolerantie

±3.0%

Lijnverordening

±1%

Ladingsverordening

±1.0%

Opstelling, Stijgingstijd

1500ms 80ms/230VAC, 2000ms 80ms/110VAC

Steun Tijd

50ms/230VAC bij volledige lading, 25ms/110VAC bij volledige lading

Input

Voltagewaaier

90~264VAC

Frequentiegebiedefficiency (Nota 3)

47~63Hz

86.0%

AC Stroom

0.50A ~ 0.17A

Toevloedstroom

Koud Begin bij 45A/230VAC, Input bij Ta: 25℃ koud begin.

Lekkagestroom

﹤0.5mA bij 230VAC, 60Hz Input

Bescherming

Huidige bescherming

±1% (huidig beperkend type) de Constante huidige grens, krijgt na defect probleem terug
wordt verwijderd

Overvoltage

110% ~ 130% (Sluitingso/p voltage, repower terug te krijgen)

Overbelasting

130% ~ 150% (Sluitingso/p voltage, repower terug te krijgen)

Kortsluiting

De hikwijze, krijgt automatisch terug nadat het defecte probleem wordt verwijderd

Bliksembescherming
(Alternatief)

De buis van de gaslossing automatisch open aan lossing, repower terug te krijgen

Over--temperatuur

85℃±10℃ (Sluitingso/p voltage, re-macht terug te krijgen)

Milieu

Werkomgeving (Nota 4)

-40℃ ~ +70℃

Het werk Vochtigheid

20~90% non-condensing relatieve vochtigheid

Opslagmilieu &
Vochtigheid

-45℃~+80℃

TEMPERATUREN. Coëfficiënt

±0.05%℃ (0~50℃)

Trilling

10 ~ 500Hz, 2G 10min. /1cycle, periode voor 60min. elk langs X, Y, z-assen

Veiligheid & EMC

Veiligheidsnorm

Engels-61347-1, en61347-2-13, IP67, ROHS-Tests, Ontwerp verwijs naar UL8750

Weersta Voltage

I/P-O/P: 3KVAC, ip-FG: 1.5KVAC, op-FG: 500VAC

Isolatieweerstand

I/P-O/P IP-FG OP-FG: 100M relatieve vochtigheid van Ohms/500VDC/van 25℃/70%

EMC Emissie

Naleving aan EN55015: 2007, EN61547: 1995+A1: 2000; En61000-3-2: 2006;
En61000-3: 2008

EMC Immuniteit

Naleving aan EN55015 EN61547 en61000-4-2.3.4.5.6.8.11

Anderen

Levensduur (Nota 5)

≥50000Hrs (25~30℃)

Geen consumptie van de Ladingsmacht

≤1.0W

MTBF (Nota 6)

250K u min, mil-hdbk-217F (25℃)

Afmeting (Nota 7)

248*36*29 mm (L*W*H)

Verpakking (Nota 8)

40pcs/carton

Gewicht

0.4Kg/pcs/40pcs/CTN

Nota's

Al parameter wordt gemeten bij normale temperatuur (+25 ~ +28℃)

1. De nominale spanning kan worden aangepast, zoals 18V/27V… kan worden aangepast

2. De rimpeling & het Lawaai worden bij 20KHz van bandbreedte door te gebruiken“ verdraaide die paar-draad 12 gemeten met een 0.1 uf wordt geëindigd &
47uf parallelle condensator (bij volledige lading)

3. De efficiency bij Maximum outputvoltage wordt gemeten, en 230VAC met volledige lading, als met 110VAC de efficiency die
zal 1% ~ 2% worden verminderd; Het werk 1~2 de uren, efficiency zullen hogere 0.5% ~ 1% dan de eerste fase zijn

4. Deze reeks kan -45 ~ -50℃ (bij volledige lading) werken, als de behoefte verwante parameter ons contacteert.

5. Dit mat bij 120VAC, 80% ~85% lading met milieutemperatuur over +25℃~+30℃, de buitenhuisvestingstemperatuur met +55℃ of zo.

6. Dit mat bij 120VAC, 80% ~85% lading met milieutemperatuur over +25℃~+30℃, de buitenhuisvestingstemperatuur met +55℃ of zo.

7. Meer details zien het volgende mechanische ontwerp.

8. De 18pcs-verpakkingsmethode is niet geschikt voor geleide bestuurders met waterdichte schakelaar
