Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | MD25-220S15 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | Medische Rangvoedingen,ac aan gelijkstroom-convertor |
---|

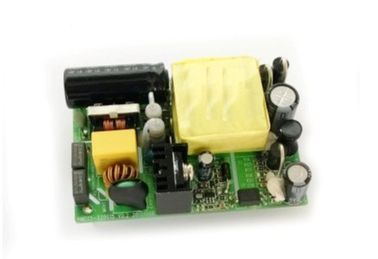

Medische Voeding25w Output 15V/1.67A MD25-220S15
Zeer belangrijke Eigenschappen
AC inputwaaier: 100~240Vac
Enige output: 15V/1.67A
Hoog rendement: 78%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±1%
Laag ripple&noise: ≤150mV
sluit bescherming kort
Output over huidige bescherming
Over temperatuurbescherming
Natuurlijke koel
Volgzame RoHS
Productoverzicht
Dit ac-gelijkstroom convertorgebruik ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Geschat inputvoltage |
100 |
|
240 |
Vac |
|
AC de waaier van het inputvoltage |
90 |
|
264 |
Vac |
|
Geschatte AC inputfrequentie |
|
50/60 |
|
Herz |
|
AC inputfrequentiegebied |
47 |
|
63 |
Herz |
|
Max. ingangsstroom |
|
|
0.9 |
A |
Min. inputvoltage, volledige lading |
De stroom van de inputtoevloed |
|
|
40 |
A |
230Vac inputvoltage, 25℃, eerste begin |
Efficiency |
78 |
|
|
% |
Het geschatte inputvoltage, schatte lading |
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Het Vastgestelde punt van het outputvoltage |
14.70 |
15 |
15.30 |
Vdc |
Geschat inputvoltage, halve lading |
|
De waaier van het outputvoltage |
14.55 |
15 |
15.45 |
Vdc |
|
|
De waaier van de outputstroom |
0 |
|
1.67 |
A |
|
|
Lijnverordening |
|
|
±1 |
% |
|
|
Ladingsverordening |
|
|
±1 |
% |
|
|
Temperatuurverordening |
|
±0.02 |
|
%/°C |
Over werkende temperatuurwaaier |
|
Rimpeling & lawaai |
|
|
150 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
|
Dynamische reactie |
Afwijking |
|
|
±5 |
% |
25% tot 50% tot 25% maximum Iout, 50% tot 75% tot 50% maximum Iout, 0.1A/us |
Regelende tijd |
|
|
400 |
ons |
binnen 1% Vout |
|
Het outputvoltage schiet voorbij |
|
|
±5 |
% |
|
|
Outputcapacitieve weerstand |
|
2200 |
|
μF |
|
Beschermingskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Output over ladingsbescherming |
1.8 |
|
3.0 |
A |
Hik |
Kort:sluitenbescherming |
|
|
10 |
mΩ |
Hik |
Over--temperatuurbescherming |
|
|
|
℃ |
Autoterugwinning |
Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
(Berekende) MTBF |
100 |
|
|
KHrs |
RT-nwt-000332; volledige lading, 25℃ Ta |
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende temperatuur |
-10 |
|
+50 |
℃ |
|
Opslagtemperatuur |
-20 |
|
+85 |
℃ |
|
Relatieve vochtigheid |
20 |
|
90 |
% |
|
Opslagvochtigheid |
10 |
|
95 |
% |
|
Hoogte |
|
|
3000 |
m |
|
Veiligheidskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Isolatievoltage |
Input aan output |
4000 |
|
|
Vac |
5mA/1min, Geen het een boog vormen en analyse |
Isolatieweerstand |
Input aan output |
30 |
|
|
MΩ |
500Vdc/1min, normale luchtdruk, 90% vochtigheid |
EMC Kenmerken
Punt |
Normen |
Voorwaarden |
Nota's |
|
Ce |
EN55022 |
Klasse B |
De test van het passysteem |
|
RE |
EN55022 |
Klasse B |
De test van het passysteem |
|
Harmonisch |
En61000-3-2 |
De vereisten van Clampen |
Criterium B |
|
Voltageschommelingen en trilling |
En61000-3 |
De vereisten van het klassena materiaal |
Criterium B |
|
Schommeling |
En61000-4-5 |
Differentiële wijze ±2KV, gemeenschappelijke mode±4KV |
Criterium B |
|
ONDERDOMPELING |
En61000-4-11 EN55024 |
Voltageonderdompeling aan 0%Ut, 10ms |
Criterium B, test bij fase 0, 90, 180 en 270 |
|
Voltageonderdompeling aan 40%Ut, 20ms |
||||
Voltageonderdompeling aan 70%Ut, 50ms |
||||
ESD |
Luchtlossing |
En61000-4-2 |
±8KV |
Criterium B |
Contactlossing |
En61000-4-2 |
±4KV |
Criterium B |
Nota's:
Criterium A: Normale prestaties tijdens en na test.
Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.
Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.
Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.
Milieukwalificatie
Parameter |
Nota's |
Trilling |
10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3 |
Mechanische Schok |
100g min, 2 dalingen in x en y-as, 1 daling in z-as |
Koude (in verrichting) |
Iec60068-2-1 advertentie |
Vochtige hitte |
Iec60068-2-67 CY |
Temperatuur het Cirkelen |
-40°C aan 100°C, helling 15°C/min., 500 cycli |
Macht/het Thermische Cirkelen |
Vin = min aan maximum, volledige lading, 100 cycli |
Ontwerpmarginaal |
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105% |
Het levenstest |
95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren |
Soldeerselcapaciteit |
Iec60068-2-20 |
Normennaleving
Normen |
Nota's |
Ul60601-1 |
|
CSA22.2 NO.601-1-M90 |
|
Iec60601-1 |
|
EN55011 |
klasse B |
Iec60601-1-2 |
|
GB9706.1-2007 |
|
Mechanisch Overzicht
Length×width×heigth: (70±0.5) mm× (48±0.5) mm× (25Max) mm, 2.76×1.89×0.98 (binnen)
Schakelaarbenoemingen
Punt |
Speld |
Functie |
Input |
1 |
Lijn |
2 |
Neutraal |
|
Output |
3 |
V |
4 |
V+ |
