Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | MD50-220S15 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | Medische Rangvoedingen,ac aan gelijkstroom-convertor |
---|

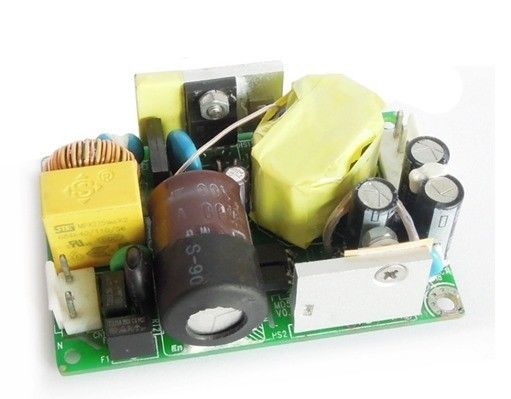

Medische Voeding50w Output 15V/2.67A MD50-220S15
Zeer belangrijke Eigenschappen
AC inputwaaier: 90 ~264Vac
enige output: 15V/2.67A
Hoog rendement: 87%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±3%
Laag ripple&noise: ≤150mV
sluit bescherming kort
Output over huidige bescherming
Output over voltagebescherming
Natuurlijke koel
Volgzame RoHS
UL94V-0 vlam-flame-retarded classificatie
Productoverzicht
De AC/DC-convertor is t90-264Vacinpu, enige de output medische macht van 16.8V/2.4A met de bescherming van het outputovervoltage, Te sterke intensiteitbescherming, de functie van de Kortsluitingbescherming
Elektrische Kenmerken
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Geschat inputvoltage |
100 |
|
240 |
Vac |
|
AC de waaier van het inputvoltage |
90 |
|
264 |
Vac |
|
Geschatte AC inputfrequentie |
|
50/60 |
|
Herz |
|
AC inputfrequentiegebied |
47 |
|
63 |
Herz |
|
Max. ingangsstroom |
|
|
1.1 |
A |
Min. inputvoltage, volledige lading |
De stroom van de inputtoevloed |
|
|
60 |
A |
Max. inputvoltage, 25℃, eerste begin |
De stroom van het Vloerafvoerkanaal |
|
|
0.5 |
mA |
|
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
De waaier van het outputvoltage |
14.55 |
|
15.45 |
Vdc |
|
|
De waarde van het outputvoltage |
14.70 |
|
15.30 |
Vdc |
Geschatte input; Halve lading |
|
De waaier van de outputstroom |
0 |
|
2.67 |
A |
Piekmacht 50W in the30s aan maximum10% |
|
Voltage Regulation |
|
|
±1 |
% |
|
|
Ladingsverordening |
|
|
±1 |
% |
|
|
Voltage Regulation-nauwkeurigheid |
|
|
±3 |
% |
|
|
Machineefficiency |
|
|
87 |
% |
|
|
Rimpeling & lawaai |
|
|
150 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
|
Dynamische reactie |
Schiet omvang voorbij |
|
|
±5 |
% |
25% tot 50% tot 25% maximum Iout, 50% tot 75% tot 50% maximum Iout, 1A/us |
Terugwinningstijd |
|
|
400 |
ons |
||
Het outputvoltage schiet voorbij |
|
|
±5 |
% |
|
|
Capacitieve weerstandslading |
|
2200 |
|
μF |
Geschat, het model van Ladingscr |
Beschermingskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Output over voltagebescherming |
16.5 |
|
21.0 |
Vdc |
Hikwijze, Autoterugwinning |
Output over huidige bescherming |
3.66 |
|
4.66 |
A |
|
Kortsluitingbescherming |
|
|
10 |
mΩ |
Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
MTBF |
250 |
|
|
KHrs |
Geschatte input, volledige lading, 25℃ |
Gewicht |
|
|
2.09(60) |
Oz (G) |
|
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende temperatuur |
-5 |
|
+45 |
℃ |
|
Opslagtemperatuur |
-20 |
|
+85 |
℃ |
|
Relatieve vochtigheid |
20 |
|
90 |
% |
|
Opslagvochtigheid |
10 |
|
95 |
% |
|
Hoogte |
|
|
3000 |
m |
|
Koelmanier |
Het natuurlijke koelen |
|
Veiligheidskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Isolatievoltage |
Input aan output |
4000 |
|
|
Vac |
5mA/1min, Geen het een boog vormen en analyse |
Input aan grond |
1500 |
|
|
Vac |
||
Output aan grond |
500 |
|
|
Vdc |
5mA/1min, Geen het een boog vormen en analyse |
|
Isolatieweerstand |
Input aan output |
30 |
|
|
MΩ |
500Vdc/1min, normale luchtdruk, 90% vochtigheid |
EMC Kenmerken
Punt |
Normen |
Voorwaarden |
Nota's |
|
Ce |
EN55022 |
Klasse B |
De test van het passysteem |
|
RE |
EN55022 |
Klasse B |
De test van het passysteem |
|
Harmonisch |
En61000-3-2 |
De vereisten van Clampen |
Criterium B |
|
Voltageschommelingen en trilling |
En61000-3 |
De vereisten van het klassena materiaal |
Criterium B |
|
Schommeling |
En61000-4-5 |
Differentiële wijze ±2KV, gemeenschappelijke mode±4KV |
Criterium B |
|
ONDERDOMPELING |
En61000-4-11 EN55024 |
Voltageonderdompeling aan 0%Ut, 10ms |
Criterium B, test bij fase 0, 90, 180 en 270 |
|
Voltageonderdompeling aan 40%Ut, 20ms |
||||
Voltageonderdompeling aan 70%Ut, 50ms |
||||
ESD |
Luchtlossing |
En61000-4-2 |
±8KV |
Criterium B |
Contactlossing |
En61000-4-2 |
±4KV |
Criterium B |
Mechanisch Overzicht
Length×width×heigth: 76.2×50.8×28.0 (mm), 3.0×2.0×1.1 (binnen),
Speldbenoemingen
Punt |
Speld Nr |
Naam |
Functie |
CN1 |
1 |
N |
Inputvoltage |
2 |
Leeg |
||
3 |
L |
||
CN2 |
1 |
Vout+ |
Positief outputvoltage |
2 |
|||
3 |
Vout+ |
Negatief outputvoltage |
|
4 |
