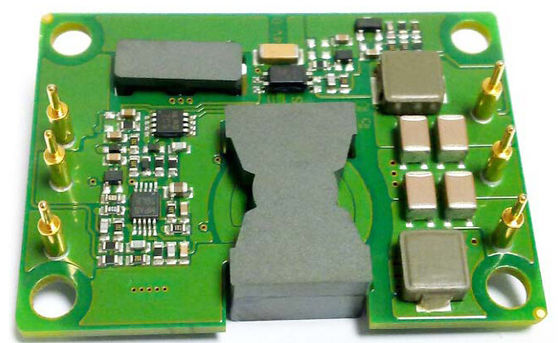

Brede inputwaaier 18 ‐ 36 Volt gelijkstroom-gelijkstroom Convertors 50W xd50-24db15-POC

Gelijkstroom-gelijkstroom Convertors50w Output 15V xd50-24db15-POC

Eigenschappen:

Brede inputwaaier: 18 ‐ 36 V

Outputmacht: 50W

Hoge omzettingsefficiency: 90%

Lijnregelgeving: ±1%

Ladingsregelgeving: ±1%

Input onder ‐ voltageslot ‐ uit

Output over huidige bescherming ‐

De kortsluitingbescherming van de hikwijze

Output over ‐ voltagebescherming

Laat (On/Off) Controle toe

Isolatievoltage (Input aan output): 1500Vdc

Productoverzicht:

Deze van de convertormodules van gelijkstroom ‐ gelijkstroom de geavanceerde macht gebruik

verwerking, controle en verpakkingstechnologieën aan

verstrek de prestaties, de flexibiliteit, de betrouwbaarheid en de kosten

doeltreffendheid van een rijpe machtscomponent. Hoog

omschakeling van de frequentie verstrekt de Actieve Klem hoge macht

dichtheid met met geringe geluidssterkte en hoog rendement.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			45	Vdc	Ononderbroken, niet-in werking stelt
			40	Vdc	Ononderbroken, het werken
			45	Vdc	Impulsvoltage,<100ms>
Isolatievoltage			2000	Vdc	Input aan output
Werkende Temperatuur	-40		100	℃	Gezien PCB-Temperatuur
Opslagtemperatuur	-55		115	℃
Laat - Vin-Voltage toe	-2		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De werkende waaier van het inputvoltage	18	24	36	Vdc
De Uitsluiting van het input onder-Voltage		17.5	17.9	Vdc	Terugwinningspunt
	16	16.5		Vdc	Bescherm punt
Maximumingangsstroom			3.5	A	Vin min, output volledige lading
Efficiency		89		%	Geschatte input; geschatte lading
Dissipatie, Reserve		4		W	Geen lading

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde punt van het outputvoltage	+14.85	+15.00	+15.15	Vdc	+Vout	Geschat inputvoltage, Kleine lading
	-14.50	-15.00	-15.50	Vdc	- Vout
De Waaier van het outputvoltage	+14.80	+15.00	+15.20	Vdc	+Vout
	-14.40	-15.00	-15.60	Vdc	- Vout
De Waaier van de outputstroom	0.2		1.7	A	+Vout
	0.2		1.7	A	- Vout
Voltage Regulation			±1	%	+Vout
			±4	%	- Vout
Ladingsverordening			±1	%	+Vout
			±4	%	- Vout
De bescherming van de outputte sterke intensiteit		2.4		A	+Vout	90% van het nominaal vermogenvoltage
		2.4		A	- Vout
Stroom van output de Korte Circui	0		5	A	+Vout
	0		5	A	- Vout
RMS		15		mV	+Vout	Nominale input; volledige lading; 20MHz, bandbreedte
		15		mV	- Vout
peak-to-peak		50		mV	+Vout
		50		mV	- Vout
Capacitieve lading van themachine			2200	μF	+Vout
			2200	μF	- Vout

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		450		mV	+Vout	Lading change50%~75%~50% Iout maximum, di/dt= 0.1A/μS
		450		mV	- Vout
		450		mV	+Vout	Lading change50%~75%~50% Iout maximum, di/dt= 0.5A/μS
		450		mV	- Vout
Dynamische terugwinningstijd			300	ons
Zet Tijd aan		5		Mej.
Het product schiet voorbij			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	180	200	230	KHz
Laat Stroom toe			1	mA
Laat toe (ON/OFF)	1		15	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.3	Vdc	Van-controle, lage Logica
Overbelastingsbescherming	110		130	%
Kort:sluitenbescherming)			65	mΩ	Hikwijze, sinds de terugwinning

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	In aan basis
	500			Vdc	Uit aan basis
Isolatieweerstand	100			MΩ	Bij 500VDC om het te testen wanneer atmosferisch de druk en RECHTS zijn 90%
Isolatiecapacitieve weerstand		1000		pF

2.General kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		25		g
MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3.Environmental kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-40		100	℃	Uitgebreid, de temperatuur van basispcb
Opslagtemperatuur	-55		105	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.	Vochtigheid

4.Standards naleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. HET WERKgolf

Figuur 1: Efficiency bij nominaal outputvoltage versus lading
stroom voor minimum, nominale, en maximuminput
voltage bij 25°C.

Figuur 2: Efficiency bij nominaal outputvoltage en
60% schatte macht versus luchtstroomtarief voor omringende lucht
temperaturen van 25°C.

Figuur 3: De maximum derating krommen van de outputmacht versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM
door 400 LFM met lucht die van speld 1 aan speld 3 stromen
(nominaal inputvoltage).

Figuur 4: De rimpeling van het outputvoltage bij nominaal inputvoltage
en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand:
0.1μF ceramische condensator en 10μF-tantaliumcondensator.
Bandbreedte: 20 Mhz.

Figuur 5: Thermisch perceel van convertor bij volledige lading
stroom (50W) met 25°C-lucht die aan het tarief stromen van
200 LFM. De lucht stroomt over de convertor
van speld 3 aan speld 1 (nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige lading
stroom (50W) met 25°C-lucht die aan het tarief stromen van
200 LFM. De lucht stroomt over de convertor van
input aan output (nominaal inputvoltage).

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan
(10ms/div). Pre-toegepast inputvoltage.
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: ON/OFF Input (1V/div).

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (10 ms/div).
Ch1: Vout1 (10V/div); Ch2: Vout2 (10V/div);
Ch3: ON/OFF Input (1V/div).

Figuur 9: De reactie van het outputvoltage op stap-verandering in
ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt =
0.5A/μs). Lading GLB: 10μF, het tantalium van 100mΩ ESR
condensator en de ceramische condensator van 0.1μF.
CH 1: Vout1 (200mV/div)

Figuur 10: De reactie van het outputvoltage op stap-verandering in lading
stroom (50%-75%-50% van (maximum) Iout: dI/dt = 0.5A/μs).
Lading GLB: 10μF, 30 mΩ ESR tantaliumcondensator en 1μF
ceramisch GLB. CH 2: Vout2 (200mV/div).

6.Physical informatie
6.1 mechanisch Overzicht

Nota's:
1. Alle spelden zijn (1.02mm) dia. met. (2.2mm) dia. afstand houdenschouders.
2.Tolerances: x.x ±0.5mm, x.xx ±0.25mm

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
2	Vin (-)	Negatief inputvoltage
3	Vin (+)	Positief inputvoltage
4	Vout (+)	Positief outputvoltage
5	Com	Grond
6	Versiering	Negatief outputvoltage
