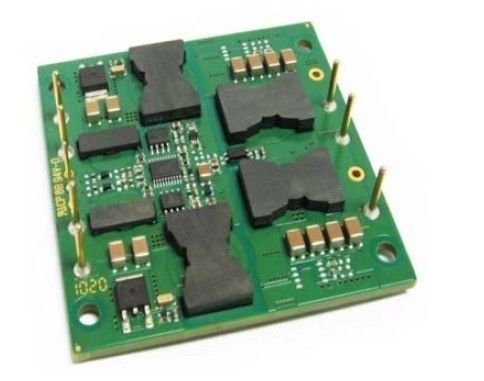

Militaire Voeding150w Output 12V js150-24s12-POC
Zeer belangrijke Eigenschappen
Outputmacht: 150W
Brede inputwaaier: 18-36Vdc
Hoge omzettingsefficiency: 88%
Lijnregelgeving aan ±0.5%
Ladingsregelgeving aan ±0.5%
Vaste werkende frequentie
Isolatievoltage: 1500V
Laat (ON/OFF) controle toe
De bescherming van de outputoverbelasting
De kortsluitingbescherming van de hikwijze
Over--temperatuurbescherming
De uitsluiting van het input onder-voltage
De versiering van het outputvoltage: ±10%
Productoverzicht
Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
De Inleiding van het product
De JS-reeks is onafhankelijk geregelde één enkele outputconvertor die de het pakketgrootte van de de industrie niet genormaliseerde baksteen gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning die bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.
1. Elektrische Kenmerken
·De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.
1.1 absolute Maximumclassificaties
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Inputvoltage |
|
|
38 |
Vdc |
Ononderbroken, niet-in werking stelt |
|
|
36 |
Vdc |
Ononderbroken, het werken |
|
|
|
38 |
Vdc |
Werkende voorbijgaande bescherming,<100ms> |
|
Isolatievoltage |
|
|
2000 |
Vdc |
Input aan Output |
Werkende Temperatuur |
-40 |
|
100 |
℃ |
|
Opslagtemperatuur |
-55 |
|
105 |
℃ |
|
Laat aan Vin--Voltage toe |
-2.0 |
|
10 |
Vdc |
|
1.2 ingevoerde Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
De Waaier van het inputvoltage |
18 |
24 |
36 |
Vdc |
Ononderbroken |
Onder-voltageuitsluiting |
|
16.8 |
17.8 |
Vdc |
Zet Drempel aan |
15.3 |
16.2 |
|
Vdc |
Productdrempel |
|
Maximumingangsstroom |
|
|
11 |
A |
Volledige Lading; 18Vdc input |
Efficiency |
|
88 |
|
% |
Volledige lading, het schatten inputvoltage, Figuren 1-4 |
Dissipatie |
|
3 |
|
W |
Min. Lading |
Gehandicapte Ingangsstroom |
|
10 |
|
mA |
Laat lage speld toe |
Adviseer Externe Input Capacitieve weerstand |
|
100 |
|
μF |
Typische ESR 0.1-0.2Ω |
1.3 outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Het Vastgestelde punt van het outputvoltage |
11.88 |
12.00 |
12.12 |
Vdc |
Nominale input; Geen lading |
De Waaier van het outputvoltage |
11.76 |
12.00 |
12.24 |
Vdc |
|
De Waaier van de outputstroom |
0.1 |
|
12.5 |
A |
Behoudens het thermische derating; Figuren 5-8 |
Lijnverordening |
|
±0.02 |
±0.50 |
% |
Lage lijn aan hoge lijn; volledige lading |
Ladingsverordening |
|
±0.02 |
±0.50 |
% |
Min. lading aan volledige lading; nominale input |
Temperatuurverordening |
|
±0.03 |
±0.05 |
%/°C |
Over werkende temperatuurwaaier |
Huidige Grens |
13.75 |
15 |
16.3 |
A |
Outputvoltage 95% van nominaal |
Kortsluitingstroom |
0.1 |
15 |
16.3 |
A |
Outputvoltage <250 mV=""> |
Rimpeling (RMS) |
|
20 |
|
mV |
Nominale input; volledige lading; 20 Mhz bandbreedte, Figuur 13 |
(Peak-to-Peak) lawaai |
|
120 |
|
mV |
|
Maximumoutput GLB. |
|
8000 |
|
μF |
Nominale input; volledige lading |
De Versiering van het outputvoltage |
|
|
±10 |
% |
Nominale input; volledige lading; |
1.4 dynamische Reactiekenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Verandering in Outputstroom (di/dt= 0.1A/μs) |
|
360 |
|
mV |
50% tot 75% tot 50% maximum Iout; Figuur 11 |
Verandering in Outputstroom (di/dt= 2.5A/μs) |
|
480 |
|
mV |
50% tot 75% tot 50% maximum Iout; Figuur 12 |
Regelende Tijd |
|
200 |
|
μS |
Aan binnen 1% Vout nom. |
Zet Tijd aan |
|
10 |
|
Mej. |
Volledige lading; Vout=90% nom. Figuur 9 |
De Tijd van de sluitingsdaling |
|
300 |
|
μS |
Volledige lading; Vout=10% nom. Figuur 10 |
Het outputvoltage schiet voorbij |
|
|
3 |
% |
|
1.5 functionele Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Omschakelingsfrequentie |
180 |
200 |
220 |
KHz |
Verordening stadium en Isolatiestadium |
Versiering (Pin8) |
Voltageversiering (Pin8) |
||||
De Versiering van het outputvoltage |
|
|
10 |
% |
Versiering omhoog, Versieringsspeld toVout (-) |
10 |
|
|
% |
Versiering neer, Versieringsspeld aan Vout (+) |
|
Laat (ON/OFF) Controle (Pin4) toe |
Zie deel 7.1 |
||||
Laat Voltage toe Laat Bronstroom toe |
|
5 |
|
Vdc |
Laat speld het drijven toe |
|
1 |
|
mA |
|
|
Laat (ON/OFF) controle toe Positieve Logica |
5 |
|
10 |
Vdc |
Hoog of op-controle, Logica die drijven |
-0.5 |
|
2.0 |
Vdc |
Van-controle, lage Logica |
|
Overbelastingsbescherming |
110 |
120 |
130 |
% |
Huidig-wijze, Impuls door Impuls Stroom Grensdrempel, (%Rated-lading) |
Kort:sluitenbescherming |
|
80 |
|
mΩ |
Type: Niet-Sluit hikwijze, Auto-terugwinning, Drempel, Kort:sluiten Weerstand |
Over--temperatuur Bescherming |
|
105 |
|
℃ |
Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur |
|
15 |
|
℃ |
Hysterese |
1.6 isolatiekenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Isolatievoltage |
1500 |
|
|
Vdc |
Input aan Output |
1500 |
|
|
Vdc |
Input aan Basis |
|
500 |
|
|
Vdc |
Output aan Basis |
|
Isolatieweerstand |
10 |
|
|
MΩ |
Bij 500Vdc om het te testen wanneer de luchtdruk en RECHTS 90% zijn |
Isolatiecapacitieve weerstand |
|
1000 |
|
pF |
|
2. Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Gewicht |
|
3.5(99) |
|
Oz (G) |
Ingekapseld |
(Berekende) MTBF |
1 |
|
|
MHrs |
RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta |
3. Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende Temperatuur |
-40 |
|
+100 |
℃ |
Uitgebreid, de temperatuur van basispcb |
Opslagtemperatuur |
-55 |
|
+105 |
℃ |
Omringend |
Temperatuurcoëfficiënt |
|
|
±0.05 |
%/℃ |
|
Vochtigheid |
20 |
|
95 |
%R.H. |
Relatieve Vochtigheid die, niet - condenseren |
4. Normennaleving
Parameter |
Nota's |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
De Test van de naaldvlam (CEI 695-2-2) |
Test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0 |
CEI 61000-4-2 |
|
5. Kwalificatiespecificatie
Parameter |
Nota's |
Trilling |
10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3 |
Mechanische Schok |
100g min, 2 dalingen in x en y-as, 1 daling in z-as |
Koude (in verrichting) |
Iec60068-2-1 advertentie |
Vochtige Hitte |
Iec60068-2-67 CY |
Temperatuur het Cirkelen |
-40°C aan 100°C, helling 15°C/min., 500 cycli |
Macht/het Thermische Cirkelen |
Vin = min aan maximum, volledige lading, 100 cycli |
Ontwerpmarginaal |
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105% |
Het levenstest |
95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren |
Solderability |
Iec60068-2-20 |
6. Typische Golf en Krommen
Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.
Figuur 2: De efficiency bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende luchttemperaturen van 25°C, 40°C, en 55°C (nominaal inputvoltage).
Figuur 3: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.
Figuur 4: De machtsdissipatie bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende lucht
temperaturen van 25°C, 40°C, en 55°C (nominaal inputvoltage).
Figuur 5: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van speld 1 aan speld 5 (nominaal inputvoltage) stromen.
Figuur 6: Thermisch perceel van convertor bij volledige ladingsstroom (150W) met 25°C-lucht die naar rato van 100 LFM stromen. De lucht stroomt over de convertor van speld 1 aan speld 5 (nominaal inputvoltage).
Figuur 7: Maximumoutput macht-derating krommen versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van input aan output (nominaal inputvoltage) stromen.
Figuur 8: Thermisch perceel van convertor bij volledige ladingsstroom (150W) met 25°C-lucht die naar rato van 100 LFM stromen. De lucht stroomt over de convertor van input aan output (nominaal inputvoltage).
Figuur 9: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (20 ms/div). Pre-toegepast inputvoltage. CH 1: Vout (5V/div). CH 2: ON/OFF input (5V/div)
Figuur 10: De tijd van de sluitingsdaling bij volledige lading (400 μs/div). CH 1: Vout (5V/div). CH 2: ON/OFF input (5V/div).
Figuur 11: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en 1μF ceramische condensator. CH 1: Vout (100mV/div).
Figuur 12: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 470μF, 30 mΩ ESR tantaliumcondensator en 1μF ceramisch GLB. CH 1: Vout (100mV/div).
Figuur 13: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (100mV/div). Ladingscapacitieve weerstand: 1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.
7. Fysieke Informatie
7.1 mechanisch Overzicht
Nota's:
1. Spelden 3 zijn“ (1.02mm) dia 0.040.
2. Alle andere spelden zijn“ (1.52mm) dia 0.060.
3. Tolerantie: x.xx±0.02 binnen. (x.x±0.5mm)
x.xxx±0.010 binnen. (x.xx±0.25mm)
7.2 speldbenoemingen
Speld Nr. |
Naam |
Functie |
1 |
Vin (+) |
Positief inputvoltage |
2 |
Vin (+) |
Positief inputvoltage |
3 |
Laat toe |
TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit. |
4 |
Vin (-) |
Negatief inputvoltage |
5 |
Vin (-) |
Negatief inputvoltage |
6 |
Vout (-) |
Negatief outputvoltage |
7 |
Vout (+) |
Positief outputvoltage |
8 |
Versiering |
De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage. |
