Gaoxinindustrieterrein, de Nieuwe Streek van Guangming, Shenzhen-Stad, de Provincie van Guangdong, China | Angelwang66@126.com |
Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | SC250-220S310 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | Medische Rangvoedingen,ac aan gelijkstroom-convertor |
---|
Zeer belangrijke Eigenschappen
Outputmacht: 250W
Brede inputwaaier: 176-264VAC
Hoge omzettingsefficiency: Tot 96%
Isolatievoltage: 1,500V
Volgzame RoHS
Productoverzicht

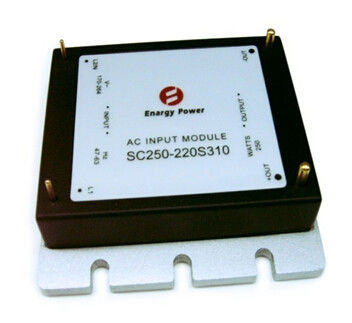

Sc-reeksac AC/DC de module, heeft de voordelen van kleine grootte, hoog rendement, effectief sparen kosten en ruimte.
De Inleiding van het product
De SC250-reeks is onafhankelijk geregelde één enkele outputconvertor die de grootte van het de baksteenpakket van het de industrie standaardkwart gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht die door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.
Elektrische Kenmerken
Inputkenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
De waaier van het inputvoltage | 170 | 220 | 264 | Vac | Ononderbroken |
Maximumingangsstroom |
|
| 2 | A | Volledige lading, Min input |
Efficiency | 95 | 96 |
| % |
|
Dissipatie |
| 0.4 |
| W | Geen lading |
Maximumoutput GLB. |
| 200 |
| uF | Capacitieve weerstandsvoltage ≧ 450V |
Outputkenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
De Waaier van het outputvoltage | 230 |
| 375 | Vdc |
|
Outputmacht: |
|
| 250 | W |
|
Isolatiekenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Isolatievoltage | 1500 |
|
| Vdc | Output en Input aan Basis |
Isolatieweerstand | 100 |
|
| MΩ | Bij 500VDC om het te testen wanneer de luchtdruk en RECHTS 90%, Output en Input aan Basis zijn |
Normennaleving
Parameter | Nota's |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
De Test van de naaldvlam (CEI 695-2-2) | Bevat alle apparaten |
CEI 61000-4-2 |
|
Kwalificatiespecificatie
Parameter | Nota's |
Trilling | Frequentiegebied: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z assen, 30min/axis |
Mechanische Schok | Helft-sinus golf, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Koude (in verrichting) | Iec60068-2-1 advertentie |
Vochtige hitte | Iec60068-2-67 CY |
Temperatuur het Cirkelen | -20°C aan 85°C, helling 15°C/min., 500 cycli |
Macht/het Thermische Cirkelen | Vin = min aan maximum, volledige lading, 100 cycli |
Ontwerpmarginaal | Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105% |
Het levenstest | 95% schatte Vin en lading, eenheden bij het derating van punt, 5000 uren |
Solderability | Iec60068-2-20 |
Typische Golf en Krommen
Figuur 1: Efficiency versus outputmacht, 25°C, 400LFM
Figuur 2: Machtsdissipatie versus outputmacht, 25°C, 400LFM
Mechanisch Overzicht
Speldbenoemingen
Speld Nr. | Naam | Functie |
1 | L2/N | AC Input |
2 | L1/L | AC Input |
3 | +OUT | Gelijkstroom-outputanode |
4 | - UIT | Gelijkstroom-Outputkathode |
