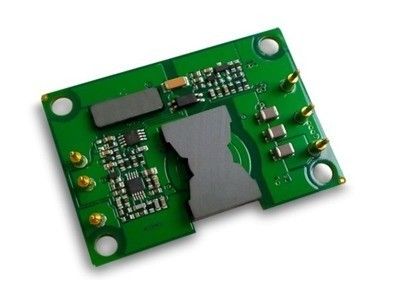

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW

  • Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW
Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW
Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Xd50-24s5-POCW
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 15000Pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

de industriële convertor van gelijkstroom gelijkstroom

,

Geïsoleerde voeding

Industriële Voeding50w Output 5V/10A xd50-24s5-POCW

Zeer belangrijke Eigenschappen

Outputmacht: 50W

Brede inputwaaier: 20-60VDC

Hoge omzettingsefficiency: Tot 88%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Vaste werkende frequentie

Isolatievoltage: 1500V

Laat (On/Off) Controle toe

De bescherming van de outputoverbelasting

Output over - voltagebescherming

De kortsluitingbescherming van de hikwijze

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: 8~+10% Vout

Productoverzicht

Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en Omgevingstemperatuur van toepassing, tenzij anders gespecificeerd.

Absolute maximumclassificaties

Parameter

Min

Type

Maximum

Eenheden

Nota's

Inputvoltage

65

Vdc

Ononderbroken, niet-in werking stelt

60

Vdc

Ononderbroken, het werken

65

Vdc

Werkende voorbijgaande bescherming,<100ms>

Isolatievoltage

2000

Vdc

Input aan output

Werkende Temperatuur

-40

100

PCB-temperatuur

Opslagtemperatuur

-55

115

Omgevingstemperatuur,

Laat – Vin-Voltage toe

-2

15

Vdc

Voer Kenmerken in

Parameter

Min

Type

Maximum

Eenheden

Nota's

De waaier van het inputvoltage

20

24

60

Vdc

Ononderbroken

Onder-voltageuitsluiting

19.0

19.5

19.9

Vdc

Zet drempel aan

18.0

18.5

19.0

Vdc

Draai - van drempel

Maximumingangsstroom

3.5

A

Volledige lading, Min. input

Efficiency

88

%

Dissipatie

2

6

W

Geen lading

Adviseer Externe Inputcapacitieve weerstand

100

uF

Typische ESR 0.1-0.2W

Outputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Het Vastgestelde punt van het outputvoltage

4.95

5.00

5.05

Vdc

Nominale input; Geen lading

De Waaier van het outputvoltage

4.90

5.00

5.10

Vdc

De Waaier van de outputstroom

0

10

A

Behoudens het thermische derating

Lijnverordening

±0.2

±1

%

Lage lijn aan hoge lijn; volledige lading

Ladingsverordening

±0.2

±1

%

Geen lading aan volledige lading; nominale input

Temperatuurverordening

±0.02

%/°C

Over werkende temperatuurwaaier

Huidige grens

12.5

A

Outputvoltage 90% van nominaal

Kortsluitingstroom

10

20

A

Outputvoltage <250 mV="">

Rimpeling (RMS)

15

mV

20 Mhz-bandbreedte.

(Peak-to-Peak) lawaai

75

mV

Maximumoutput GLB.

4000

μF

Dynamische Reactiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Verandering in Outputstroom

(di/dt= 0.1A/us)

250

mV

50% tot 75% tot 50% maximum Iout

Verandering in Outputstroom

(di/dt= 2.5A/us)

250

mV

50% tot 75% tot 50% maximum Iout

Regelende Tijd

300

ons

Aan binnen 1% Vout nom.

Zet vertragingstijd aan

5

Mej.

Volledige lading; Vin toVout=90% nom.

Het outputvoltage schiet voorbij

5

%

Functionele Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Omschakelingsfrequentie

180

200

230

KHz

De Versiering van het outputvoltage

10

%

Versiering omhoog,

8

%

Versiering neer

Laat Bronstroom toe

1

mA

Laat (Aan-uit- Controle) Positieve Logica toe

1

15

Vdc

Hoog of op-controle, Logica die drijven

-0.5

0.3

Vdc

Van-controle, lage Logica

Kort:sluitenbescherming

65

Type: Hikwijze, Autoterugwinning, Kort:sluitenweerstand

De bescherming van de outputoverbelasting

110

%

Output over - voltagebescherming

110

130

%

Geen lading

Isolatiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Isolatievoltage

1.500

Vdc

Input aan Output

Isolatieweerstand

100

Bij 500VDC om het te testen wanneer de luchtdruk en RECHTS 90% zijn

Isolatiecapacitieve weerstand

1000

pF

Algemene Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Gewicht

25

g

MTBF

1

MHrs

RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

Milieukenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkende Temperatuur

-40

100

Uitgebreid, de temperatuur van basispcb

Opslagtemperatuur

-55

115

Omringend

Vochtigheid

20

95

%R.H.

Relatieve Vochtigheid die, niet - condenseren

Normennaleving

Parameter

Nota's

Mil-std-704

Mil-std-1399

Mil-std-810

UL/cUL60950

EN60950

GB4943

CEI 61000-4-2

Typische Golf en Krommen

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 0

Figure1 Efficiency VERSUS outputstroom, Ta=25℃

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 1

Figure2 Machtsdissipatie VERSUS outputstroom, Ta= 25℃

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 2

Figure3 schatte de derating kromme van de Outputmacht, input, lucht die over de convertor van pin1 aan pin3 stromen

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 3

Figure4 ripple&noise de Output

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 4

Figure5 schatte het Thermische beeld, Vin, luchtstroom over de convertor van pin1 aan pin3, 200LFM, 25℃, volledige lading

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 5

Figure6 schatte het Thermische beeld, Vin, luchtstroom over de convertor van input aan output, 200LFM, 25℃, volledige lading

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 6

Figure7 het opstarten van het Outputvoltage, volledige lading, 10ms/div, Ch1: Vout (2V/div), Ch2: ON/OFF input (200mV/div)

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 7

Figure8 de sluiting van het Outputvoltage, volledige lading, 10ms/div, Ch1: Vout (2V/div), Ch2: ON/OFF input (200mV/div)

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 8

Figure9 zwenken de Dynamische reactie voor 25% ladingsstap (50%~75%~50%) en 0.1A/us tarief

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 9

Figure10 zwenken de Dynamische reactie voor 25% ladingsstap (50%~75%~50%) en 2.5A/us tarief

Mechanisch Overzicht

Industriële geïsoleerde de voedingoutput van 50Watt gelijkstroom gelijkstroom 5V/10A xd50-24s5-POCW 10

Nota's:

1. Alle spelden zijn“ (1.02mm) dia 0.040. met“ (1.65mm) dia 0.065. afstand houdenschouders.

2. Tolerantie: x.xx ±0.02 binnen. (x.x ±0.5mm)

x.xxx ±0.010 binnen. (x.xx ±0.25mm)

Speldbenoemingen

Speld Nr.

Naam

Functie

1

Laat toe

TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.

2

Vin (-)

Negatief inputvoltage

3

Vin (+)

Positief inputvoltage

4

Vout (+)

Positief outputvoltage

5

Vout (-)

Negatief outputvoltage

6

Versiering

De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
