Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | SC224-220S28 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | AC / DC voeding,ac gelijkstroom convertorvoeding |
---|

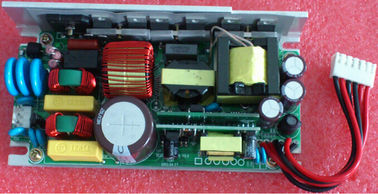

Ac-gelijkstroom Voedingen224w Output 28V SC224-220S28
Zeer belangrijke Eigenschappen
AC inputwaaier: 140~300Vac
Enige output: 28V/8A
Hoog rendement: 88%
Lijnregelgeving: ≤±3%
Ladingsregelgeving: ≤±3%
Laag ripple&noise: ≤150mV
Machtsfactor: 95%
kortsluitingbescherming
Output over huidige bescherming
Output over voltagebescherming
Input over voltagebescherming
Input onder voltageuitsluiting
AC verrichtingssignaal
Natuurlijke koel
Volgzame RoHS
UL94V-0 vlam-flame-retarded classificatie
Productoverzicht
Deze ac-gelijkstroom verwerking van de convertorgebruik geavanceerde macht, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Geschat inputvoltage |
200 |
220 |
240 |
Vac |
|
|
AC de waaier van het inputvoltage |
140 |
|
300 |
Vac |
|
|
Geschatte AC inputfrequentie |
|
50/60 |
|
Herz |
|
|
AC inputfrequentiegebied |
47 |
|
63 |
Herz |
|
|
Max. ingangsstroom |
|
|
2.5 |
A |
Min. inputvoltage, volledige lading |
|
De stroom van de inputtoevloed |
|
|
30 |
A |
Max. inputvoltage, 25℃, eerste begin |
|
Efficiency |
AC input |
|
88 |
|
% |
Het geschatte inputvoltage, schatte lading |
Machtsfactor |
95 |
|
|
% |
|
|
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
De waaier van het outputvoltage |
28V |
27.5 |
28 |
28.5 |
Vdc |
|
De waaier van de outputstroom |
28V |
0 |
|
8 |
A |
|
Lijnverordening |
|
|
±3 |
% |
|
|
Ladingsverordening |
|
|
±3 |
% |
|
|
Temperatuurverordening |
|
±0.02 |
|
%/°C |
Over werkende temperatuurwaaier |
|
Rimpeling & lawaai |
28V |
|
|
150 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
Dynamische reactie |
Afwijking |
|
|
±5 |
% |
25% tot 50% tot 25% maximum Iout, 50% tot 75% tot 50% maximum Iout, 1A/us |
Regelende tijd |
|
|
500 |
ons |
||
Zet stijgingstijd aan |
|
|
50 |
Mej. |
Volledige lading, 10%~90% Vout |
|
Zet vertragingstijd aan |
|
|
8 |
s |
220Vac, Volledige lading |
|
Het outputvoltage schiet voorbij |
|
|
±5 |
% |
|
|
Outputcapacitieve weerstand |
|
|
3000 |
μF |
|
Beschermingskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Input onder voltageslot uit |
Zet voltagedrempel aan |
130 |
|
145 |
Vac |
|
De drempel van het productvoltage |
115 |
|
130 |
Vac |
|
|
Input over voltagebescherming |
Bescherm voltage |
300 |
|
320 |
Vac |
|
Terugwinningsvoltage |
280 |
|
300 |
Vac |
|
|
Output over voltagebescherming |
32 |
|
35 |
Vdc |
Hik |
|
Output over ladingsbescherming |
9 |
|
12 |
A |
Hik |
|
Kort:sluitenbescherming |
|
|
10 |
mΩ |
Hik |
Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
MTBF |
250 |
|
|
KHrs |
Geschatte input, volledige lading, 25℃ |
Gewicht |
|
|
1000 |
g |
|
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende temperatuur |
-40 |
|
+85 |
℃ |
|
Opslagtemperatuur |
-40 |
|
+85 |
℃ |
|
Relatieve vochtigheid |
10 |
|
95 |
% |
|
Opslagvochtigheid |
105 |
|
93 |
% |
|
Hoogte |
|
|
3000 |
m |
|
Luchtdruk |
70K |
|
106K |
Pa |
|
Veiligheidskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Isolatievoltage |
Input aan output |
1500 |
|
|
Vac |
10mA/1min, Geen het een boog vormen en analyse |
Input aan grond |
1500 |
|
|
Vac |
||
Output aan grond |
500 |
|
|
Vdc |
10mA/1min, Geen het een boog vormen en analyse |
|
Isolatieweerstand |
Input aan output |
10 |
|
|
MΩ |
500Vdc/1min, normale luchtdruk, 90% vochtigheid |
Input aan grond |
10 |
|
|
|||
Output aan grond |
10 |
|
|
Signaal en Schakelaar
Punt |
Functies |
Nota's |
Output onder voltagealarm |
De output onder voltagealarm draait aan logicahoogte (5V±0.2V) wanneer de daling van het outputvoltage aan 90% |
Hoge logica wanneer abnormale voorwaarde, Lage logica wanneer goed het werken |
Inputsignaal |
Licht wanneer goed het werken, licht weg wanneer abnormaal werken |
Φ3 groen licht |
Outputsignaal |
Licht wanneer goed het werken, licht weg of knipoogje wanneer abnormaal werken |
Φ3 groen licht |
EMC Kenmerken
Punt |
Normen |
Voorwaarden |
Nota's |
|
Ce |
EN55022 |
Klasse B |
De test van het passysteem |
|
RE |
EN55022 |
Klasse B |
De test van het passysteem |
|
Harmonisch |
En61000-3-2 |
De vereisten van Clampen |
Criterium B |
|
Voltageschommelingen en trilling |
En61000-3 |
De vereisten van het klassena materiaal |
Criterium B |
|
Schommeling |
En61000-4-5 |
Differentiële wijze ±2KV, gemeenschappelijke mode±4KV |
Criterium B |
|
ONDERDOMPELING |
En61000-4-11 EN55024 |
Voltageonderdompeling aan 0%Ut, 10ms |
Criterium B, test bij fase 0, 90, 180 en 270 |
|
Voltageonderdompeling aan 40%Ut, 20ms |
||||
Voltageonderdompeling aan 70%Ut, 50ms |
||||
ESD |
Luchtlossing |
En61000-4-2 |
±8KV |
Criterium B |
Contactlossing |
En61000-4-2 |
±4KV |
Criterium B |
Nota's:
Criterium A: Normale prestaties tijdens en na test.
Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.
Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.
Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.
Milieukwalificatie
Parameter |
Nota's |
Trilling |
Frequentiegebied: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z assen, 30min/axis |
Mechanische Schok |
Helft-sinus golf, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Normennaleving
Normen |
Nota's |
UL/UL60950 |
|
EN60950 |
|
Fysieke Informatie
Mechanisch Overzicht
Length×width×heigth: 127.0×84.5×35.0 (mm), 5×3.33×1.38 (duim),
Schakelaarbenoemingen
Inputschakelaar: VH3.96mm-3PIN
Speld Nr. |
Naam |
Functie |
1 |
L |
|
2 |
N |
|
3 |
PE |
|
Outputschakelaar: VH3.96mm-6PIN, snelle rug,
Outputdraden: UL1015 18#, 105℃, 600V
Speld Nr. |
Naam |
Functie |
1 |
+28V |
Rood |
2 |
+28V |
Rood |
3 |
GND |
Zwart |
4 |
GND |
Zwart |
5 |
LOS_PWR+ |
Output onder (het rode) positief van het voltagealarm |
6 |
LOS_PWR- |
Output onder (het zwarte) positief van het voltagealarm |
