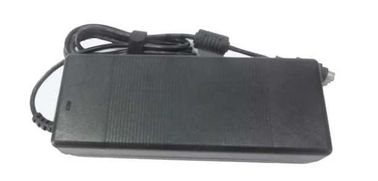

Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24

Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24

  • Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24
Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24
Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: MDA100-220S24
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 1000pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

medische machtsadapter

Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24

Zeer belangrijke Eigenschappen

AC inputwaaier: 100~240Vac

Drievoudige output: 24V/4.2A

160W piekmacht

Hoog rendement: 85%

Lijnregelgeving: ≤±1%

Ladingsregelgeving: ≤±2%

Laag ripple&noise: ≤200mV

sluit bescherming kort

Output over huidige bescherming

Output over voltagebescherming

Over temperatuurbescherming

Natuurlijke koel

Volgzame RoHS

Iec60601-1 3de volgzaam

UL94V-0 vlam-flame-retarded classificatie

Productoverzicht

Dit ac-gelijkstroom convertorgebruik ging machtsverwerking vooruit,
controle en verpakkingstechnologieën om te verstrekken
prestaties, flexibiliteit, betrouwbaarheid en kosteneffectiviteit van
een rijpe machtscomponent. Hoge frequentieomschakeling
voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoogte
efficiency.

Inputkenmerken

Parameter

Min

Typ

Maximum

Eenheden

Nota's

Geschat inputvoltage

100

220

240

Vac

AC de waaier van het inputvoltage

90

264

Vac

Geschatte AC inputfrequentie

50/60

Herz

AC inputfrequentiegebied

47

63

Herz

Max. ingangsstroom

2

A

Min. inputvoltage, volledige lading

De stroom van de inputtoevloed

60

A

240Vacinput voltage, 25℃, eerste begin

Efficiency

85

%

Het geschatte inputvoltage, schatte lading

De machtsfactor

92

PF

Outputkenmerken

Parameter

Min

Typ

Maximum

Eenheden

Nota's

De waaier van het outputvoltage

23.53

24.30

24.48

Vdc

De waaier van de outputstroom

0

4.5

A

240Vac input

Piekcurrent6.87a/1s, restoe2.5A/5s

Lijnverordening

±1

%

Ladingsverordening

±2

%

Temperatuurverordening

±0.002

%/°C

Over werkende temperatuurwaaier

Rimpeling & lawaai

200

mV

Geschatte input, volledige lading, 20 Mhz

bandbreedte

Dynamische reactie

Afwijking

±5

%

25% tot 50% tot 25% Iout maximum, 50% aan

75% tot 50% maximum Iout, 1A/us

Het regelen

tijd

500

ons

Aan binnen 1% Vout nom.

Zet stijgingstijd aan

50

Mej.

Volledige lading, 10%~90% Vout

Zet vertragingstijd aan

3

s

220Vac, Volledige lading

Het outputvoltage schiet voorbij

±5

%

Outputcapacitieve weerstand

2200

µF

Beschermingskenmerken

Parameter

Min

Typ

Maximum

Eenheden

Nota's

Output over voltage

bescherming

26

30

Vdc

Hik

Output over ladingsbescherming

7

10

A

Hik

Kort:sluitenbescherming

10

mΩ

Hik

Algemene Kenmerken

100W ac-gelijkstroom-Convertor

Parameter

Min

Typ

Maximum

Eenheden

Nota's

MTBF

250

KHrs

Geschatte input, volledige lading, 25℃

Gewicht

500

g

Milieukenmerken

Parameter

Min

Typ

Maximum

Eenheden

Nota's

Werkende temperatuur

0

+40

Opslagtemperatuur

-40

+55

Relatieve vochtigheid

20

90

%

Opslagvochtigheid

10

95

%

Hoogte

3000

m

Luchtdruk

70

106

Pa

Veiligheidskenmerken

Parameter

Min

Typ

Maximum

Eenheden

Nota's

Isolatie

voltage

Input

output

aan

4000

Vac

5mA/1min, Geen het een boog vormen en analyse

Isolatie

weerstand

Input

output

aan

10

MΩ

500Vdc/1min, normale luchtdruk, 90% vochtigheid

EMC Kenmerken

Punt

Normen

Voorwaarden

Nota's

Ce

EN55022

Klasse B

De test van het passysteem

RE

EN55022

Klasse B

De test van het passysteem

Harmonisch

En61000-3-2

Clampen

vereisten

Criterium B

Voltageschommelingen en

trilling

En61000-3

Klassena materiaal

vereisten

Criterium B

Schommeling

En61000-4-5

Differentiële wijze

±2KV, gemeenschappelijke mode±4KV

Criterium B

ONDERDOMPELING

EN61000-4-11 EN55024

Voltageonderdompeling aan

0%Ut, 10ms

Criterium B, test bij fase 0, 90, 180 en

270

Voltageonderdompeling aan

40%Ut, 20ms

Voltageonderdompeling aan

70%Ut, 50ms

ESD

Lucht

En61000-4-2

±8KV

Criterium B

100W ac-gelijkstroom-Convertor

lossing

Contact

lossing

En61000-4-2

±4KV

Criterium B

Brand het raing

UL94-V0

Het waterdicht maken rang

IP2X

Nota's:

Criterium A: Normale prestaties tijdens en na test.

Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.

Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.

Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.

Milieukwalificatie

Parameter

Nota's

Trilling

Frequentiegebied: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; X.Y.Z assen, 30min/axis

Bereikfrequentie: frequentiegebied: 5-55Hz; omvang: 0.35mm; bereik

frequentiecyclus: 5min; X.Y.Z assen, 30min/axis

Mechanische Schok

Helft-sinus golf, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction

Koude (in verrichting)

Iec60068-2-1 advertentie

Vochtige hitte

Iec60068-2-67 CY

Temperatuur het Cirkelen

0°C aan 40°C, helling 15°C/min., 500 cycli

Macht/het Thermische Cirkelen

Vin = min aan maximum, volledige lading, 100 cycli

Ontwerpmarginaal

Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%

Het levenstest

95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren

Soldeerselcapaciteit

Iec60068-2-20

Normennaleving

Normen

Nota's

UL/cUL60950

EN60950

GB4943

CEI 695-2-2

De test van de naaldvlam, test bij de volledige assemblage, board&plastic componenten

UL94V-0 volgzaam

CEI 61000-4-2

Fysieke Informatie

Length×width×heigth: 167.0×65.0×39.0 (mm) 6.57×2.56×1.54 (binnen)

Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24 0

Schakelaarbenoemingen

Punt

Speld

Functie

Nota's

AC Input

1

N

Vlakke voeten AC lijn

2

L

Gelijkstroom-Output

P1

Output +

Medische Voeding/Machtsadapter 100W 24Volt gelijkstroom/6.4A MDA100-220S24 1

P2

Output +

P3

Output -

P4

Output -
