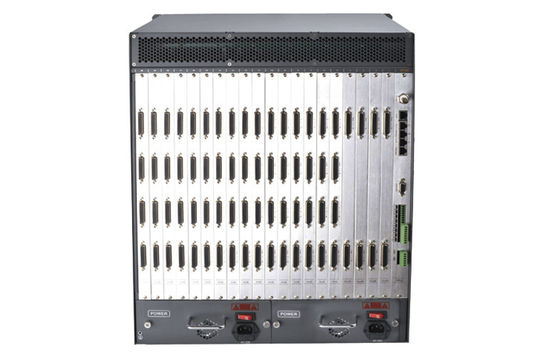

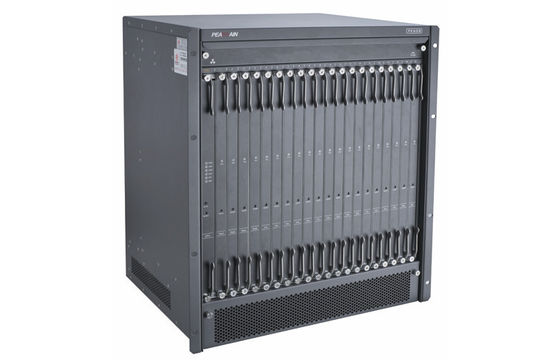

PE60S volledige switcher van de kruisings analoge Videomatrijs, modulair de matrijssysteem van Pearmain, verklaarde UL
Snel Detail:
●Kruisings Videomatrijs met microprocessor, Volledige.
●Modularization Ontwerpsteunen tot 512 Camera's en 64 Monitors in Elke Matrijsbaai
●Controle tot 50.000 Camera's en 512 Monitors op Basis van Systeemuitbreiding.
●Systeem Kenmerkende die Leds op Voorpaneel wordt getoond.
●Logische Cameraselectie en Prioritaire Niveauverrichting & Configuratie in Matrijssoftware
●Ingebouwde Videoverliesopsporing
●De op Windows gebaseerde Systeembeheersingssoftware, omvat Meertalige Menu's en Hulp Op scherm
●De fabriek testte Voorverpakte Systeemconfiguratie en snel-Gidshandboek.
●Met inbegrip van ASCII-Gegevens, DVR, PTZ, Netwerk, Enz.-Protocol
●Krachtige Macro Programmering
●CE, FCC, ROHS, VOLGZAME UL
Beschrijving:
PE60S is Netwerk Modulaire Matrijs, kan één matrijsbaai tot 512ch videoinput hebben & kan zich de videooutput van 64ch, tot 65535ch-input, Dubbele cpu & Dubbele Voeding voor Stop & spel en naadloze omschakeling uitbreiden.
Overtollige Dubbele cpu & Dubbele voedingeenheid voor dubbele waarborg.
Configuratiesoftware om al parameter van matrijs te plaatsen.
Specificaties:
|
Mededeling
|
|
Mededeling
|
RS-422, RS-485, RS-232, TCP/IP
|
|
Baudrate
|
19200 bits/s, 9600 bits/s, 4800 bits/s, 2400 bits/s enz.
|
|
Interface
|
Rs-422 RJ45-schakelaar (hoogtepunt - duplex)
Rs-232 RJ45-schakelaar
Rs-485 3 speld 3,81 (semi-duplex) schakelaar
|
|
Systeemconfiguratie
|
|
Systeemgebruiker
|
255
|
|
Systeemcapaciteit
|
Hoofdmatrijsbaai: 512ch input64ch output
Maximuminput: 608ch input/8ch-output
Maximum na uitbreiding: 50000ch output/512ch-output
Logica het coderen waarde: 999999 input/2048outputs
|
|
Alarmcapaciteit
|
50000
|
|
Vertoning op scherm
|
Cameratitel: Engels karakter 32
Volledig scherm: 16 lijnen, 42 rij Engels karakter
|
|
Karakter
|
Chinese Engels/Latijns/Cyrillic
|
|
Macht-van geheugentijd
|
10 jaar
|
|
Video
|
|
Videoinput
|
1Vp-p/75Ω samengesteld signaal
|
|
Videooutput
|
1Vp-p/75Ω samengesteld signaal
|
|
Signaal aan lawaaiverhouding
|
>(ongewogen) 60dB
>(gewogen) 70dB
|
|
Kanaalbandbreedte
|
5Hz~8MHz (1Vp-p met filter)
20MHz (1Vp-p, - 3dB zonder filter)
65MHz (20mVp-p, - 3dB zonder filter)
|
|
Toevoegingsaanwinst
|
<0>
|
|
Differentiële aanwinst
|
<1>
|
|
Differentiële fase
|
<1>
|
|
Frequentiekenmerken
|
<1>
|
|
Aangrenzende Kanaaloverspraak
|
<-55db>
|
|
Aangrenzende kanaalisolatie
|
>50dB (VRIEND: 4.43MHz/NTSC: 3.58MHz)
|
|
De Golfvormvervorming van de lijntijd
|
<1>
|
|
Typische omschakelingstijd
|
(Typisch) 20ms
|
|
Elektrokenmerken
|
|
Voeding
|
100~240VAC 50/60Hz Aanpassings
|
|
Machtsconsumptie
|
160W
|
|
Mechanische Specificaties
|
|
Gewicht
|
35KG (Volledige capaciteit)
|
|
Installatiedimensie
|
484mm (Breedte) (Diepte) ×532.6mm (12U) hoogte ×366.0mm
|
|
Rek
|
19 ' ‚EIA standaardchassis
|
|
Milieuspecificaties
|
|
Werkende temperatuur
|
-10~+55℃
|
|
Werkende Vochtigheid
|
0~90%RH (Geen condensatie)
|
| |
|
|
Toepassingen:
Voor het toezichtsysteem waar er alle analoge camera's, de toepassingsnadruk op toezicht in real time zijn.
De toepassing met inbegrip van het centrum van de Vervoerscontrole, casino, stadstoezicht, antiterroristen, haven, het systeem van het de grote schaaltoezicht van enz.
