Van de de Naadagw1 de Elektrische Omtrek van het cirkellassen van de het Lassenmachine van de de Omtrek Automatische Tank Lasser Lincoln die Macht gelijkstroom-1000 lassen

AGW1 de elektrische Machine van het Omtreklassen, Lasser van de Omtrek de Automatische Tank

Hoofd Technische Parameters

• Reizende snelheid: Van 100 tot 2.900 mm/min
• De hoogte van de plaat: Van 1.40 tot 3.20 meters
• De dikte van de plaat: Van 8 tot 50 mm

Op Parameters kan speciale opbrengst volgens de klantenbehoefte zijn.

• De diameter van de tank: 5 m en over voor agw-1

8 m en over voor agw-2

• Afmetingen (mm) L x W x H
• AGW1 enige kant: 1600 x 1400 x 2900
• AGW2 dubbele kant: 1600 x 2600 x 2700
• Machts (KW) AGW1 Enige kant: 5.2 (1 LUF terugwinning, kader die bewegen zich)

AGW2 dubbele kant: 11 (2 LUF terugwinning, kader die bewegen zich)

• Gewichts (Kg) AGW1 Enige kant: 950

AGW2 dubbele kant: 1800

Lassenmacht: WIJ MOGEN LEVEREN OF DE KLANT TREFT VOORBEREIDINGEN

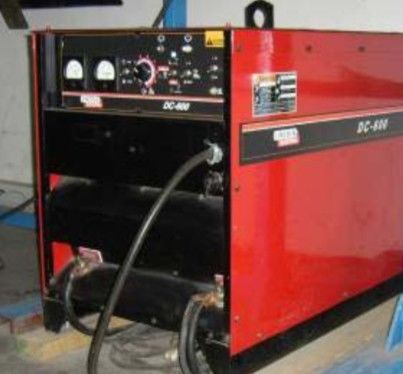

1. Lassenkrachtbron: Gelijkstroom-600 of gelijkstroom-1000
2. Lassende stroom: 350~550A
3. Boogvoltage: 24~36V
4. Draadgrootte: ø3.2 of 4.0 mm
5. Vrijheid van lassenkanon die aanpassen: 3

Hoofd Technische Eigenschappen

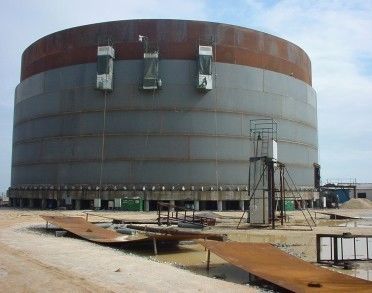

• AGW is een gemotoriseerd die kader wordt ontworpen om efficiënte horizontale naadlassen door middel van het Ondergedompelde Proces van Booglassen(saw) toe te passen. AGW berijdt langs de hogere rand van een de opslagtank van het grote diametergebied terwijl het toepassen van binnen en/of buitenlassen. Vergeleken met conventionele technieken, verlaagt AGW het bouwtarief 25 keer en bewaart veel lassentijd.
• Agw-1 is compatibel met de traditionele bouwmethode (beneden-bovenkant). De kaderaandrijving hangt op hogere rand van de tank.
• Agw-1 is ook compatibel met het opheffen van top-down hefbomenmethode (, ook gekend als hefboom op bouw). De eenheid wordt gemakkelijk omgezet in aandrijving op grondniveau op een spoor buiten en rond de tank. Dit betekent: het kan de grondplaat rond de tank lassen
• Macht voor Lincoln gelijkstroom-1000, 46 kW/EA wordt vereist die

De informatie in deze brochure is bedoeld nauwkeurig te zijn.

Het standaardpakket omvat

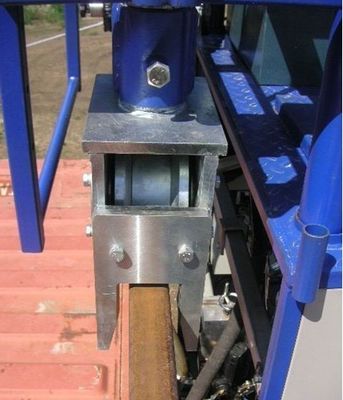

a) Op zwaar werk berekend gemotoriseerd vervoer met frequentiebestuurder voor snelheidsregelgeving. (Twee motoren drijven de kader hogere rand van de tank)

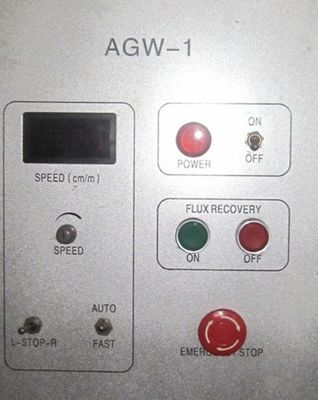

b) Controledoos voor snelheidsaanpassing: voorwaarts, omgekeerd en einde. Digitale vertoning in mm/min.

c) LUF terugwinningssysteem met de assemblage van de stroomriem.

d) Hand de afmetingendia van XYZ van het lassenhoofd.

e) Exploitantzetel met hulpmiddeldoos.

f) Krachtbronopslag: 1300 mm (L)*1200 mm (w) *1400 mm (h). (Gezet de DC1000-macht daarin)

g) Machtskabels: 2.5 mm ² @ 3 Nrs., 60 m, Controlekabels, 60 m, Lassende kabel 120 mm ², 60 m, -Wanneer wij de DC1000-macht leveren, zullen wij deze kabels leveren.

h) Verscheidene punten: de draadspoel voor 60 pond rolt, elektrische opheffende katrol (100 kilogram @ 30 m van de grond), controle, lamp en elektrisch toestel voor elektrohulpmiddelen.

i) Verrichtingshandboek en Elektrisch Diagram.

j) Één jaargarantie

Facultatief: wij willen de lassen van de grondplaatfilet lassen, kunt u Lincoln Lt.-7 kiezen Tractor magnetisch apparaat:

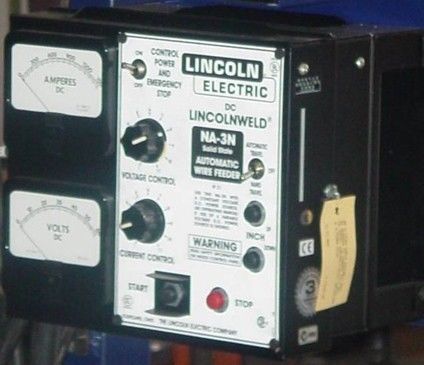

Booglassenmateriaal: Lincoln gelijkstroom 1000, het Hoofdcontrolemechanisme van Lincoln NA3S, de Hoofddraad van Lincoln, voeder NA3S, en toebehoren.

Het apparaat voor Lincoln Lt.-7 wordt Tractor gebruikt wanneer niet genoeg steun voor beide wielen bij het achtergedeelte van de tractor is. Het magnetische apparaat staat toe om Lt.-7 voor te gebruiken toepast ZAAG op externe filetlassen op opslagtanks met buitendiameters groter dan 4.8 m en met de uitbreiding van de grondplaatflens meer dan 76 mm

AGW-automatische omtreklasser

Deze machine is zelf rond het monving van kader naast de omtrektank. Het wordt ontworpen om efficiënte horizontale naadlassen (keur Ondergedompeld Booglassen goed) op grote gebied opgerichte opslagtanks toe te passen. Het kan langs de hogere tankrand berijden.

AGW1-Enige kant

AGW2-Dubbele kant

Macht-Gelijkstroom-1000 (Lincoln)
