Hoog licht: | gelijkstroom-gelijkstroom convertor geïsoleerde voeding,spoorwegvoedingen |
---|
Snel Detail
Plaats van Oorsprong: China
Merknaam: Enargy
Modelaantal: Js150-24s12-POC
Outputmacht: 150W
Werkende Temperatuurwaaier: -20~85℃
De Waaier van het inputvoltage: 18-36Vdc
Outputvoltage: 12Vdc
Efficiency: 88%
Grootte (L*W*H): 72.1*72.1*9.1mm
Betaling & het Verschepen Termijnen
Minimumordehoeveelheid: 1pcs
Prijs: Onderhandeling
Levertijd: Onderhandeling
Leveringscapaciteit: 1000Pcs/week
Zeer belangrijke Eigenschappen
· Outputmacht: 150W
· Brede inputwaaier: 18-36Vdc
· Hoge omzettingsefficiency: 88%
· Lijnregelgeving aan ±0.5%
· Ladingsregelgeving aan ±0.5%
· Vaste werkende frequentie
· Isolatievoltage: 1500V
· Laat (ON/OFF) controle toe
· De bescherming van de outputoverbelasting
· De kortsluitingbescherming van de hikwijze
· Over--temperatuurbescherming
· De uitsluiting van het input onder-voltage
· De versiering van het outputvoltage: ±10%
Productoverzicht

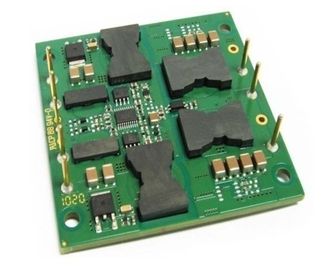

Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
De Inleiding van het product
De JS-reeks is onafhankelijk geregelde één enkele outputconvertor die de het pakketgrootte van de de industrie niet genormaliseerde baksteen gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning die bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.
De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Inputvoltage | 38 | Vdc | Ononderbroken, niet-in werking stelt | ||
36 | Vdc | Ononderbroken, het werken | |||
38 | Vdc | Werkende voorbijgaande bescherming,<100ms> | |||
Isolatievoltage | 2000 | Vdc | Input aan Output | ||
Werkende Temperatuur | -40 | 100 | ℃ | ||
Opslagtemperatuur | -55 | 105 | ℃ | ||
Laat aan vin-Voltage toe | -2.0 | 10 | Vdc |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
De Waaier van het inputvoltage | 18 | 24 | 36 | Vdc | Ononderbroken |
Onder-voltageuitsluiting | 16.8 | 17.8 | Vdc | Zet Drempel aan | |
15.3 | 16.2 | Vdc | Productdrempel | ||
Maximumingangsstroom | 11 | A | Volledige Lading; 18Vdc input | ||
Efficiency | 88 | % |
Volledige lading, het schatten inputvoltage, Figuren 1-4 |
||
Dissipatie | 3 | W | Min. Lading | ||
Gehandicapte Ingangsstroom | 10 | mA | Laat lage speld toe | ||
Adviseer Externe Inputcapacitieve weerstand | 100 | µF | Typische ESR 0.1-0.2Ω |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Het Vastgestelde Punt van het outputvoltage | 11.88 | 12.00 | 12.12 | Vdc | Nominale input; Geen lading |
De Waaier van het outputvoltage | 11.76 | 12.00 | 12.24 | Vdc | |
De Waaier van de outputstroom | 0.1 | 12.5 | A | Behoudens het thermische derating; Figuren 5-8 | |
Lijnverordening | ±0.02 | ±0.50 | % | Lage lijn aan hoge lijn; volledige lading | |
Ladingsverordening | ±0.02 | ±0.50 | % | Min. lading aan volledige lading; nominale input | |
Temperatuurverordening | ±0.03 | ±0.05 | %/°C | Over werkende temperatuurwaaier | |
Huidige Grens | 13.75 | 15 | 16.3 | A | Outputvoltage 95% van nominaal |
Kortsluitingstroom | 0.1 | 15 | 16.3 | A | Outputvoltage <250 mV=""> |
Rimpeling (RMS) | 20 | mV | Nominale input; volledige lading; 20 Mhz-bandbreedte; Figuur 13 | ||
(Peak-to-Peak) lawaai | 120 | mV | |||
Maximumoutput GLB. | 8000 | μF | Nominale input; volledige lading | ||
De Versiering van het outputvoltage | ±10 | % | Nominale input; volledige lading; |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Verandering in Outputstroom (di/dt= 0.1A/µs) |
360 | mV | 50% tot 75% tot 50% maximum Iout; Figuur 11 | ||
Verandering in Outputstroom (di/dt= 2.5A/µs) |
480 | mV | 50% tot 75% tot 50% maximum Iout; Figuur 12 | ||
Regelende Tijd | 200 | µS | Aan binnen 1% Vout nom. | ||
Zet Tijd aan | 10 | Mej. | Volledige lading; Vout=90% nom. Figuur 9 | ||
De Tijd van de sluitingsdaling | 300 | µS | Volledige lading; Vout=10% nom. Figuur 10 | ||
Het outputvoltage schiet voorbij | 3 | % |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Omschakelingsfrequentie | 180 | 200 | 220 | KHz | Verordening stadium en Isolatiestadium |
Versiering (Pin8) | Voltageversiering (Pin8) | ||||
De Versiering van het outputvoltage | 10 | % | Versiering omhoog, Versieringsspeld aan Vout (-). | ||
10 | % | Versiering neer, Versieringsspeld aan Vout (+). | |||
Laat (ON/OFF) Controle (Pin4) toe | Zie deel 7.1 | ||||
Laat Voltage toe Laat Bronstroom toe |
5 | Vdc | Laat speld het drijven toe | ||
1 | mA | ||||
Laat (ON/OFF) Controle Positieve Logica toe | 5 | 10 | Vdc | Hoog of op-controle, Logica die drijven | |
-0.5 | 2.0 | Vdc | Van-controle, lage Logica | ||
Overbelastingsbescherming | 110 | 120 | 130 | % | Huidig-wijze, Impuls door Impuls Huidige Grensdrempel, (%Rated-Lading) |
Kort:sluitenbescherming | 80 | mΩ | Type: Hikwijze, niet-Sluit, auto-Terugwinning, Drempel, Kort:sluitenweerstand | ||
Over--temperatuurbescherming | 105 | ℃ | Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur | ||
15 | ℃ | Hysterese |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Isolatievoltage | 1500 | Vdc | Input aan Output | ||
1500 | Vdc | Input aan Basis | |||
500 | Vdc | Output aan Basis | |||
Isolatieweerstand | 10 | MΩ | Bij 500VDC om het te testen wanneer de luchtdruk en RECHTS 90% zijn | ||
Isolatiecapacitieve weerstand | 1000 | pF |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Gewicht | 3.5(99) | Oz (G) | Open Kader | ||
(Berekende) MTBF | 1 | MHrs | RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta |
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Werkende Temperatuur | -40 | +100 | ℃ | Uitgebreid, de temperatuur van basispcb | |
Opslagtemperatuur | -55 | +105 | ℃ | Omringend | |
Temperatuurcoëfficiënt | ±0.05 | %/℃ | |||
Vochtigheid | 20 | 95 | %R.H. | Relatieve Vochtigheid die, niet - condenseren |
Parameter | Nota's |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
De Test van de naaldvlam (CEI 695-2-2) | Test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0 |
CEI 61000-4-2 |
Parameter | Nota's |
Trilling | 10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3 |
Mechanische Schok | 100g min, 2 dalingen in x en y-as, 1 daling in z-as |
Koude (in verrichting) | Iec60068-2-1 advertentie |
Vochtige hitte | Iec60068-2-67 CY |
Temperatuur het Cirkelen | -40°C aan 100°C, helling 15°C/min., 500 cycli |
Macht/het Thermische Cirkelen | Vin = min aan maximum, volledige lading, 100 cycli |
Ontwerpmarginaal | Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105% |
Het levenstest | 95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren |
Solderability | Iec60068-2-20 |
Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.
Figuur 2: De efficiency bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende luchttemperaturen van 25°C, 40°C and55°C (nominaal inputvoltage).
Figuur 3: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.
Figuur 4: De machtsdissipatie bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende luchttemperaturen van 25°C, 40°C, en 55°C (nominaal inputvoltage).
Figuur 5: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van speld 1 aan speld 5 (nominaal inputvoltage) stromen.
Figuur 6: Thermisch perceel van convertor bij volledige ladingsstroom (150W) met 25°C-lucht die naar rato van 100 LFM stromen. De lucht stroomt over de convertor van speld 1 aan speld 5 (nominaal inputvoltage).
Figuur 7: Maximumoutput macht-derating krommen versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van input aan output (nominaal inputvoltage) stromen.
Figuur 8: Thermisch perceel van convertor bij volledige ladingsstroom (150W) met 25°C-lucht die naar rato van 100 LFM stromen. De lucht stroomt over de convertor van input aan output (nominaal inputvoltage)
Figuur 9: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (20 ms/div). Pre-toegepast inputvoltage.
CH 1: Vout (5V/div). CH 2: ON/OFF input (5V/div)
Figuur 10: De tijd van de sluitingsdaling bij volledige lading (400 µs/div).
CH 1: Vout (5V/div). CH 2: ON/OFF input (5V/div).
Figuur 11: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en 1μF ceramische condensator. CH 1: Vout (100mV/div).
Figuur 12: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 470μF, 30 mΩ ESR tantaliumcondensator en 1μF ceramisch GLB. CH 1: Vout (100mV/div).
Figuur 13: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (100mV/div). Ladingscapacitieve weerstand: 1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.
De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (ON/OFF) functie is nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken.
De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist. Een open collector (of open afvoerkanaal) schakelaar wordt geadviseerd voor de controle van de Enable speld.
Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren of ver van de eenheid is. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module om het even welk van deze problemen vermijden. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin-speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van het interne ON/OFF schakelschema.
·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend een de instabiliteitsprobleem van het inputsysteem vermijden, is het uitsluitingsschakelschema een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage toeneemt dat, moet het typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) alvorens de convertor zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen alvorens de convertor zal uitzetten.
·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra de impedantie van kort over de output genoeg klein is om de daling van het outputvoltage onder het gespecificeerde de Sluitingsvoltage van de Outputgelijkstroom huidig-Grens te maken, wordt de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot de kortsluitingvoorwaarde verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad.
·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module. De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats de waarde van de over--Temperatuursluiting bereikt. Het zal de convertor om toestaan opnieuw aan te zetten wanneer de temperatuur van de ontdekte plaats door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting valt.
De outputrimpeling is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling. De fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de het lawaaiaar van de hoge frequentieomschakeling (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20 Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten.
De gemakkelijkste manier die de het outputrimpeling en lawaai te meten is een het uiteinde en de grondring te gebruiken van de oscilloscoopsonde direct tegen de de outputspelden van de machtsconvertor wordt gedrukt, zoals hieronder getoond. Dit maakt de kortste mogelijke verbinding over de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt. De grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal het gemeenschappelijk-wijzelawaai aan de meting ook introduceren.
De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure D. Een sondecontactdoos (Tektronix, P.N. 131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.
Nota's:
1. Spelden 3 zijn“ (1.02mm) dia 0.040.
2. Alle andere spelden zijn“ (1.52mm) dia 0.060.
3. Tolerantie: x.xx±0.02 binnen. (x.x±0.5mm)
x.xxx±0.010 binnen. (x.xx±0.25mm)
Speld Nr. | Naam | Functie |
1 | Vin (+) | Positief inputvoltage |
2 | Vin (+) | Positief inputvoltage |
3 | Laat toe | TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit. |
4 | Vin (-) | Negatief inputvoltage |
5 | Vin (-) | Negatief inputvoltage |
6 | Vout (-) | Negatief outputvoltage |
7 | Vout (+) | Positief outputvoltage |
8 | Versiering | De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage. |
