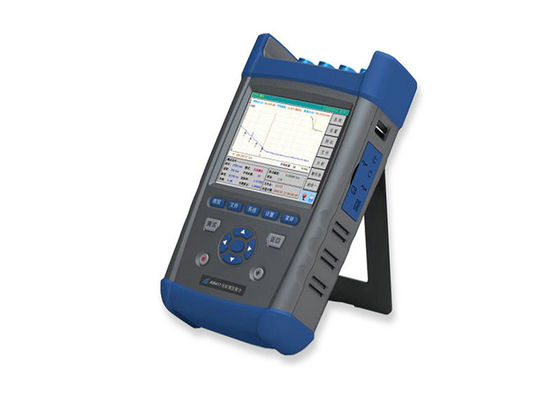

OTDR Geïntegreerd VFL-Vezel Optisch Meetapparaat, Handbediende Optische Machtsmeter

OTDR Geïntegreerd VFL-Vezel Optisch Meetapparaat, Handbediende Optische Machtsmeter & Lichtbron

Snel Detail:

1. De optische Reflectometer van het Tijddomein (OTDR)
2. VFL, optische machtsmeter, geïntegreerde lichtbron
3. 45dB hoge dynamische waaier

Productsamenvattingen:

FOC8002 OTDR is een hoge prestaties meetinstrument met multifunctioneel dat voor het testen van FTTx-netwerk wordt ontworpen. Het wordt hoofdzakelijk gebruikt om de fysieke kenmerken van optische vezel in onderzoek, zoals de lengte, het transmissieverlies en het lasverlies etc… te meten. Het kan van de fouten of de onderbrekingen van optische vezel ook de plaats bepalen. Het wordt wijd toegepast in de vervaardiging, de bouw en het onderhoud in optische vezelcommunicatiesysteem.

Hoofdlijnen:

1. Handbediend, lichtgewicht en gemak voor het dragen

2. 45dB hoge dynamische waaier

3. ≤1m extra-korte gebeurtenis dode streek

4. 0.05m hoge afstandsresolutie, 128k bemonsteringspunten

5. Snelle autometing, één-knoop het werken

6. Test tot vier golflengten met één enkele eenheid

7. Communicatie lichte controle automatisch

8. Verre functie via Ethernet

9. Dubbele USB-interfaces, ondersteunende USB-stok en printer en directe kabeldownload aan PC via ActiveSync

10. Ondersteunend het dossierformaat van Bellcore GR196 schriftelijk of lezend

11. Ingebouwde lithiumbatterij met hoge capaciteit meer dan 8 uren van het werkende leven

12. Zichtbare fout die van (VFL) en optische machtsmeter de plaats bepaalt

13. Universele FC/PC, FC/SC, FC/ST-schakelaartype, het is geschikt voor oppervlaktereiniging

14. De unieke functie die van bijwerkende online toepassingssoftware, aan fabriek terugkeert is onnodig

Extra-korte gebeurtenis dode streek

wegens zijn hoge resolutie, FOC8002 OTDR heeft 1m extra-korte gebeurtenis dode streek, die geschikt is om korte optische vezel en vlecht optische vezel te testen.

Hoge snelheids autoanalyzation

FOC8002 kan van de gebeurtenissen en de fouten in spoor snel bepalen en de plaats bepalen precies, dan maakt een lijst van alle gebeurtenissen in zelfs lijst, zodat is het zeer nuttig aan handhavers aan het verbeteren van efficiency en het is onnodig om van de relatieve achtergrondinformatie op de hoogte te zijn.

Hoge snelheids autometing

De functie van autometing van FOC8002 OTDR maakt het aan exploitant onnodig om van de verdere details op de hoogte te zijn van het werken. De verrichting wordt zeer eenvoudig: na verbind de vezel, slechts pers【Begin】, dan wordt het gemeten spoor getoond en de gebeurtenissen zijn vermeld op het scherm in een paar seconden, nu, u kunnen de spoor en gebeurtenislijst bekijken.

Het unieke testende vermogen van PON

FOC8002 is ideaal voor toegang en FTTH-netwerk het testen, het laat u toe om door 1x32 zelfs 1x64 splitsers voor PON (passief optisch netwerk) te testen testend.
FOC8002 biedt een uitzonderlijke 1m gebeurtenis dode streek en 0.05m aan hoge afstandsresolutie, waarmee u alle gebeurtenissen tussen de zender en het paneel van de de vezeldistributie van het hoofdkantoor kunt kenmerken.

Geschikte VFL-functie

hij ingebouwd 650nm visueel foutenmerkteken (VFL) is ideaal voor gemakkelijk het identificeren van slechte las, slechte schakelaar, onderbreking of macrokromming. Standaardvfl met de macht van de meer dan 2 milliwattoutput is in de fabriek geïnstalleerd in FOC8002 van FOCONEC, die de verrichtingsafstand meer dan 5 kilometers is.

Communicatie Lichte Controle

Wanneer het meten van een vezel in de dienst, is het het meten resultaat door een OTDR niet nauwkeurig, en er is een potentieel risico van permanente schade aan interne foto-elektrisch van OTDR-ontvanger. Om deze problemen te verhinderen, kan FOC8002 OTDR automatisch ontdekken en stil zal worden getoond als het communicatie licht aanwezig is nadat de vezel in onderzoek wordt verbonden, zodra het licht geverifieerd heden, gelijktijdig is, een waarschuwingsbericht en de interne OTDR-bescherming onmiddellijk actief zal zijn.

Veelvoudige Golflengten en Modellen

FOC8002 OTDR kan om het even welk enige wijze of multimode of allebei verstrekken, ontworpen om FUT bij maximaal vier golflengten in enige eenheid, zoals 850, 1300, 1310, 1383, 1490, 1550, 1625 en 1650nm golflengten te testen, waarmee FOC8002 wijd van lange afstand aan de netwerken van FTTx kan worden gebruikt, van CATV, LAN, Toegangs en Metro.

Overvloedige externe interface

FOC8002 heeft overvloedige externe interface, zoals USB, min-USB, Ethernet, oortelefoon en BR, wegens deze, het kan de volgende functies verstrekken:

1. Opleidend via multimedia voor exploitanten, die kunnen toelaten wordt u een metende deskundige binnen korte tijd.

2. Het uitvoeren van het verre controleren door Ethernet, het oplossen van problemen van lange afstand voor vezel in onderzoek.

3. De druk van spoor en gebeurtenislijst

4. Bijwerkende online toepassingssoftware

Typische toepassing:

FOC8002 OTDR wordt hoofdzakelijk gebruikt om FTTx-netwerk te meten, verstrekt het multifunctions in één eenheid. FOC8002 biedt drie aan metend wijzen: handwijze (met inbegrip van echt - tijdwijze en gemiddelde wijze), autowijze en dode streekwijze.
Handmetingswijze: de handwijze is geschikt voor deskundige exploitant die met het instrument vertrouwd is. Op deze metingswijze, om nauwkeurigere resultaten te krijgen, de wijze kan in real time of de gemiddelde wijze indien nodig worden geselecteerd.
Op wijze in real time, kunnen de dynamische veranderingen van vezelketting ontdekte geschikt zijn, is het zeer nuttig wanneer u het effect en het proces van of verbonden vezel moet waarnemen die wordt verbonden.
Op gemiddelde metingswijze, kan het lawaai in spoor worden onderdrukt, en SNR (de verhouding van het signaallawaai) is beter, daarom, het resultaat is nauwkeuriger. In feite, wordt de gemiddeldere tijden uitgevoerd, wordt het meer lawaai in spoor onderdrukt, en de langere tijd wordt doorgebracht aan signaalverwerking. In de praktijk, zouden de gemiddelde tijden behoorlijk volgens noodzaak moeten worden geplaatst.
Autometingswijze: de geoptimaliseerde metingsvoorwaarden worden automatisch geplaatst, is het onnodig aan exploitant om van de ingewikkelde achtergrondinformatie en de verdere details op de hoogte te zijn van het werken. Op deze wijze, kunnen de nauwkeurigere resultaten worden bereikt wanneer de juiste gemiddelde tijden worden geplaatst, maar het zal de tijd van signaalverwerking verhogen.
Dode streekwijze: deze wijze is geschikt om optische vezel met korte afstand te testen en de geoptimaliseerde montages van afstandswaaier, impulsbreedte en demper kunnen automatisch worden uitgevoerd. Om het beste resultaat te krijgen, zou het eindterugkeerverlies moeten worden gewaarborgd minder dan -40dB.

Technische Parameters:

Dynamische waaier	Gelieve te verwijzen naar „OTDR-modulesspecificaties“
Afstandsonzekerheid	± (0.75m + steekproefruimte + meting distance×0.0025%)
Bemonsteringsresolutie	0.05, 0.1, 0.2, 0.5, 1,2,4,8,16m
Afstandswaaier	0.4, 0.8, 1.6, 3.2, 6.4, 16,32,64,128,256,512km (SMF);
	0.4, 0.8, 1.6, 3.2, 6.4, 16.32 (MMF van 850nm)
Impulsbreedte	5,10,30,80,160,320,640,1280,5120,10240,20480ns
	5,10,30,80,160,320,640,1280 (MMF van 850nm)
Verliesdrempel	0.01dB
Bemonsteringspunten	Tot 128k
Lineariteit	0.05dB/dB
Verliesresolutie	0.001dB
Geheugencapaciteit	≥800traces (bouwstijl-binnen), ≥65500traces (2GB BR-opslag)
Groep r.i het plaatsen	1.00000 tot 2.00000 (0.00001steps)
Afstandseenheid	km, m, kft, voet
Vertoning	640×480, 6.5 duim TFT LCD (het aanrakingsscherm)
Interface	USB, min-USB, Ethernet, oortelefoon, BR
Optische schakelaar	FC/SC/ST (universele schakelaar)
VFL	650nm±10nm, (typisch) 2mW; CW/1Hz
Optische Machtsmeter	Golflengtewaaier: 1200nm tot 1650nm de Meting strekt zich uit: -60 tot 0dBm Metingsnauwkeurigheid: 5% (- 10dBm, CW)
Voeding	AC adapter 100 aan 240V, 50/60Hz, 1.5A gelijkstroom: 19V±2V (2A) Ingebouwde Lithiumbatterij: 4400mAh, werkende tijd≥8 uren 2
Taal	Verkiesbare gebruiker: vereenvoudigd Chinese, Engelse, Russische, Koreaanse etc… (tevreden CETC eenenveertigste voor anderen contacteren)
Werkende temperatuur	-10 aan 50℃ die (laadt: 5 aan 40℃)
Opslagtemperatuur	-40 aan 70℃ (Batterij: -20 aan 60℃)
Relatieve vochtigheid	5% tot 95%, non-condensing
Afmetingen	295×186×75 (mm)
Gewicht	2.5kg ong.

Note1: Omvat geen onzekerheid toe te schrijven aan vezelindex
Note2: De lage helderheid, sluit het meten uit.

OTDR-Modules en het Opdracht geven van tot Gids:

Het opdracht geven van tot aantal	Werkende golflengte	Vezeltype	Dynamische Waaier (dB)	Gebeurtenis Dode streek (m)	Verminderings dode streek (m)
FOC8002-2101	1310/1550nm	SMF	42/40	2/2	10/10
FOC8002-2102	1310/1550nm	SMF	40/38	1/1	10/10
FOC8002-2103	1310/1550nm	SMF	37/35	1/1	10/10
FOC8002-3103 (PON)	1310/1550/1625nm (bouwstijl-in filter)	SMF	39/37/37	1/1/1	10/10/10
FOC8002-4101	1310/1490/1550/1625nm	SMF	35/32/34/34	1/1/1/1	10/10/10/10

Standaardtoebehoren:

Nr.	Naam	hoeveelheid
1	Machtslijn	1
2	AC/DC adapter	1
3	Kwaliteitscertificering	1
4	Gebruikershandleiding	1
5	Spoor dat software (CD) analyseert	1
6	Hard het Dragen geval (met inbegrip van gallus)	1
7	Speciale gallus van instrument	1
8	FC/SC, FC/ST-schakelaars	1
