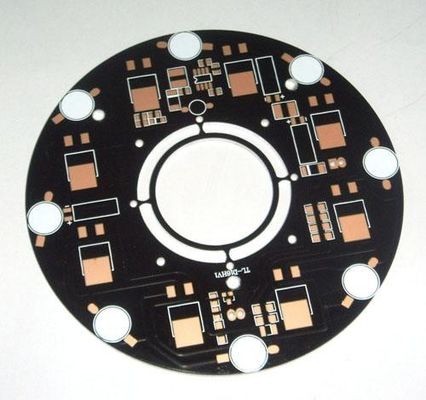

OSP-de LEIDENE Straatlantaarn/Schijnwerpersmd LEIDENE Raad van PCB, kabeltelevisie Gedrukte Kringsraad

Productdetails:

Plaats van herkomst:	China
Merknaam:	LT Circuit
Certificering:	UL E354810,SGS

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	geen MOQ
Prijs:	Negotiable
Verpakking Details:	20pcs/vacuum verpakking bag+export
Levertijd:	5-12Days
Betalingscondities:	T/T, OA, L/C, Western Union
Levering vermogen:	Tien duizend vierkante meter/maand

Contact

Gedetailleerde productomschrijving

Hoog licht:

geleide lichte PCB-raad

SMD-de LEIDENE Raad van PCB

OSP-de LEIDENE Straatlantaarn/Schijnwerpersmd LEIDENE Raad van PCB, kabeltelevisie Gedrukte Kringsraad

Enige de Kernpcb van het Laagmetaal

Een eenvoudige laag enige opgeruimde MCPCB bestaat uit een metaalbasis (gewoonlijk aluminium, of koperlegering), Diëlektrische (niet-geleidende) Laag, de Laag van de Koperkring, IC-componenten en soldeerselmasker.

Diëlektrische prepreg verstrekt uitstekende hitteoverdracht van de folie en de componenten aan de grondplaat, terwijl het handhaven van uitstekende elektroisolatie. De van het basisaluminium/koper plaat geeft het enig-opgeruimde substraat mechanische integriteit, en verdeelt en brengt de hitte naar een heatsink, opzettende oppervlakte of rechtstreeks naar de omringende lucht over.

Single-Layer MCPCB kan met oppervlakte worden gebruikt opzet en afbreekt & draadcomponenten, en verstrekt veel lagere thermische weerstand dan FR4 PWB. De metaalkern verstrekt lagere kosten dan ceramische substraten, en staat veel grotere gebieden toe dan ceramische substraten.

Dubbele de Kernpcb van het Lagenmetaal

De dubbele lagen MCPCB bestaat uit twee lagen van koperen geleider, zetten hen aan zelfde kant van metaalkern (gewoonlijk aluminium, koper of ijzerlegering). De metaalbasis is op de bodem van gehele MCPCB, die verschillend is van tweezijdige MCPCB (de twee koperlagen werden gezet aan de elke kant van metaalkern respectievelijk), en u kunt SMD aan hoogste kant slechts bevolken.

Verschillend met Enige laag MCPCB, vereist 2 lagen van MCPCB een extra dringende stap om de imaged thermische geleidende laminaat en metaalkern (samen te lamineren die ook als metaalbasis wordt bekend).

Vergeleken met normale FR4, vergt dit sturcture meer technologie en ervaring bij het lamineren van twee lagen samen met metaalkern.

De verwerkingsstappen van MCPCB met de metaalbasis ingebed in PCB zijn betrekkelijk complex aangezien gat het stoppen na primaire boring op de metaalbasis wordt vereist om het van het schakelschema te isoleren.

Tweezijdige PCB van de Metaalkern

Het heeft ook zelfde twee lagen van koperen geleider zoals Dubbele lagen MCPCB, maar de metaalkern is in het midden van leider twee, zodat zijn er leiders (spoor) aan beide kanten van metaalkern, en met elkaar door Vias verbonden. Zo noemden wij het „Tweezijdige MCPCB“, en u kunt bevolkte SMD op zowel bovenkant als bodem.

Verschillend met Enige laag MCPCB, vereist tweezijdige MCPCB ook een extra dringende stap om de imaged thermische geleidende laminaat en metaalkern (samen te lamineren die ook als metaalbasis wordt bekend). Maar soms, zal één of andere ruwe Metaal Beklede materiële verkoper raadsmateriaal leveren dat reeds lamineerde.

Vergeleken met normale FR4, vergt dit sturcture meer technologie en ervaring bij het lamineren van twee lagen samen met metaalkern.

Multi de Kernpcb van het Lagenmetaal

Enkel als FR4 PCB, kunnen wij raad met meer dan 2 lagen sporen ook maken en wij noemden het „Multilagen MCPCB“. De structuur is gelijkaardig met FR4 Multilagen, maar het complexer te maken.

U kunt bevolkte meer componenten op de raad, zette signaal en maalde laag in gescheiden lagen, om betere prestaties in elektroprestaties te bereiken.

Vergeleken met normale FR4, zijn deze sturcturebehoefte meer technologie en ervaring bij het lamineren van meer dan twee lagen samen met metaalkern en de kosten veel hoger dan 2 lagen van MCPCBor tweezijdige MCPCB.

Toepassing van MCPCB

LEIDENE lichten: High-current leiden, Schijnwerper, high-current PCB

Industrieel machtsmateriaal: High-power transistors, transistorseries, de kring van de balans of totempaaloutput (aan tempool), relais in vaste toestand, de bestuurder van de impulsmotor, de motor Gegevensverwerkingsversterkers (Operationele versterker voor serro-motor), pool-veranderend apparaat (Omschakelaar)

Auto's: het in brand steken voert, machtsregelgever, uitwisselingsconvertors, machtscontrolemechanismen, veranderlijk optisch systeem uit

Macht: de reeks van de voltageregelgever, omschakelingsregelgever, convertors gelijkstroom-gelijkstroom

OA: Printerbestuurder, groot elektronische vertoningssubstraat, thermisch drukhoofd

Audio: input-output versterker, evenwichtige versterker, pre-schildversterker, audioversterker, machtsversterker

Anderen: De raad van de halfgeleider thermische isolatie, IC-series, weerstandsseries, Ics dragerspaander, heatsink, zonnecelsubstraten, het apparaat van de halfgeleiderkoeling

Voordeel:

1. De LEIDENE van PCB fabriek van aluminiumpcb & direct

2. Aluminiumpcb & LEIDENE PCB hebben het uitvoerige systeem voor kwaliteitscontrole

3. De LEIDENE van PCB goede prijs van aluminiumpcb &

4. De LEIDENE van PCB snelle draai Van aluminiumpcb & levertijd van 48hours.

5. Aluminiumpcb& LEIDENE PCBcertification (ISO/UL E354810/RoHS).

6. 8 jaar ervarings in de uitvoerende dienst

7. Aluminiumpcb& LEIDENE PCB is geen MOQ.

8. PCB is hoog - kwaliteit. Strikt door theAOI (Geautomatiseerde Optische Inspectie), QA/QC, vlieg porbe, Etesting

materiaal

onze Aluminiumgrondstof: bergquist (de V.S.), Polytronics (Taiwan die), (China) totking, enz. de warmtegeleidingsvermogenwaaier van 1W/m.K aan 8 W/m.K Voltagewaaier weerstaat zijn 2KV aan 8KV die ons kan helpen om aan om het even welke behoefte van onze cliënten te voldoen, ook het kopen kosten drukken.
