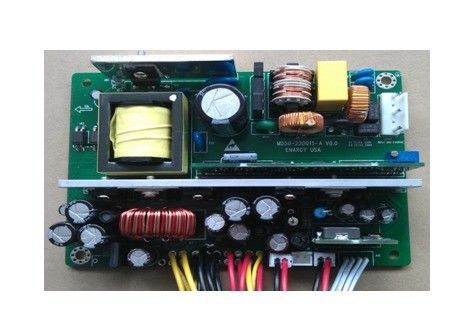

Medische Voeding50w Output 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15
Zeer belangrijke Eigenschappen
AC inputwaaier: 90~264Vac
Li-de waaier van de batterijinput: 10~12.8Vdc
Drievoudige output: 5V/3A, 12V/2A, 12.8V/0.5A
Hoog rendement: 70%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±3%
Laag ripple&noise: ≤150mV
sluit bescherming kort
Output over huidige bescherming
Output over voltagebescherming
Input onder voltageuitsluiting
Over temperatuurbescherming
AC verrichtingssignaal
Werkings op batterijensignaal
Batterij het laden signaal
Het signaal van de batterijcapaciteit
Zachte On/Off functie
Naadloze schakelaar tussen AC, batterij en gelijkstroom
Natuurlijke koel
Volgzame RoHS
UL94V-0 vlam-flame-retarded classificatie
Productoverzicht
Dit ac-gelijkstroom convertorgebruik ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
Inputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Geschat inputvoltage
|
100
|
|
240
|
Vac
|
|
|
AC de waaier van het inputvoltage
|
90
|
|
264
|
Vac
|
|
|
Geschatte AC inputfrequentie
|
|
50/60
|
|
Herz
|
|
|
AC inputfrequentiegebied
|
47
|
|
63
|
Herz
|
|
|
Max. ingangsstroom
|
|
|
1.5
|
A
|
Min inputvoltage, volledige lading
|
|
De stroom van de inputtoevloed
|
|
|
60
|
A
|
264 Vac-inputvoltage, 25℃, eerste begin
|
|
Het voltage van de batterijinput
|
10
|
|
12.8
|
Vdc
|
|
|
Efficiency
|
AC input
|
70
|
|
|
%
|
Het geschatte inputvoltage, schatte lading
|
|
Batterij en gelijkstroom-input
|
84
|
|
|
%
|
12Vdc het inputvoltage, schatte lading
|
Outputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
De waaier van het outputvoltage
|
5V
|
4.85
|
5
|
5.15
|
Vdc
|
|
|
12V
|
11.7
|
12
|
12.3
|
Vdc
|
|
|
Batterij het laden
|
13.6
|
13.8
|
13.0
|
Vdc
|
|
|
De waaier van de outputstroom
|
5V
|
0
|
|
3.0
|
A
|
|
|
12V
|
0
|
|
2.0
|
A
|
|
|
Batterij het laden
|
0.5
|
|
0.6
|
A
|
Constante huidige wijze
|
|
Lijnverordening
|
|
|
±1
|
%
|
|
|
Ladingsverordening
|
|
|
±3
|
%
|
|
|
Rimpeling & lawaai
|
5V
|
|
|
50
|
mVp-p
|
Geschatte input, volledige lading, 20 Mhz-bandbreedte
|
|
12V
|
|
|
150
|
mV-p
|
Geschatte input, volledige lading, 20 Mhz-bandbreedte
|
|
Het outputvoltage schiet voorbij
|
|
|
±5
|
%
|
|
|
Outputcapacitieve weerstand
|
|
3300
|
|
μF
|
|
Beschermingskenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Output over huidige bescherming
|
5V
|
4.0
|
|
9.0
|
A
|
|
|
12V
|
2.5
|
|
4.5
|
A
|
|
|
5V 12V Kort:sluitenbescherming
|
|
|
10
|
mΩ
|
Hik
|
|
De bescherming van batterijundervoltage
|
9.0
|
|
9.5
|
V
|
50% ladingsregelgeving
|
Algemene Kenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
MTBF
|
250
|
|
|
KHrs
|
Geschatte input, volledige lading, 25℃
|
|
Gewicht
|
|
280
|
|
g
|
|
Milieukenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Werkende temperatuur
|
0
|
|
+50
|
℃
|
|
|
Opslagtemperatuur
|
-20
|
|
+85
|
℃
|
|
|
Relatieve vochtigheid
|
20
|
|
90
|
%
|
|
|
Opslagvochtigheid
|
10
|
|
95
|
%
|
|
|
Hoogte
|
|
|
3000
|
m
|
|
|
Koelen-versla methode
|
|
|
|
|
Het natuurlijke koelen
|
Veiligheidskenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Isolatievoltage
|
Input aan output
|
4000
|
|
|
Vac
|
5mA/1min, Geen het een boog vormen en analyse
|
|
Input aan grond
|
1500
|
|
|
Vac
|
|
Output aan grond
|
500
|
|
|
Vdc
|
5mA/1min, Geen het een boog vormen en analyse
|
|
Isolatieweerstand
|
Input aan output
|
30
|
|
|
MΩ
|
500Vdc/1min, normale luchtdruk, 90% vochtigheid
|
|
Lekkagestroom
|
Input aan grond
|
|
|
0.5
|
mA
|
264Vac, normale voorwaarde
|
|
|
|
1
|
mA
|
264Vac, enige fout
|
Batterijbeheer
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Geschat batterijvoltage
|
|
11.1
|
|
V
|
|
|
Batterijcapaciteit
|
2
|
|
5
|
AH
|
|
|
Reservelekkagestroom
|
|
|
0.5
|
mA
|
De koude staat zonder AC input, schakelt uit
|
|
De prelastenstroom
|
|
300
|
|
mA
|
|
Nota's:
1.The de batterij en de wisselstroom zijn naadloze schakelaar. 5V en 12V zal niet tijdens de schakelaar ontbreken;
2.Battery type: drie Li-batterijen;
Signaal en Schakelaar
|
Punt
|
Functies
|
Nota's
|
|
AC – O.K. signaal
|
Het signaal zet wanneer AC input, outputhoog niveau aan
|
pin3 van de lijn van de batterijtest
|
|
AC LEIDEN signaal
|
Het signaal zet wanneer AC input, outputhoog niveau aan
|
pin3 van blauwe en witte kabel
|
|
Zachte de macht zet /OFF aan
|
zet aan wanneer SW1 en SW2 shorted, macht weg wanneer kortsluiting opnieuw zijn
|
1de speld en 2pin van blauwe en witte kabel xh2.0-5
|
EMC Kenmerken
|
Punt
|
Normen
|
Voorwaarden
|
Nota's
|
|
Ce
|
EN55011
|
Klasse B
|
De test van het passysteem
|
|
RE
|
EN55022
|
Klasse B
|
De test van het passysteem
|
|
Harmonisch
|
En61000-3-2
|
De vereisten van Clampen
|
Criterium B
|
|
Voltageschommelingen en trilling
|
En61000-3
|
De vereisten van het klassena materiaal
|
Criterium B
|
|
Schommeling
|
En61000-4-5
|
Differentiële wijze ±2KV, gemeenschappelijke mode±4KV
|
Criterium B
|
|
ONDERDOMPELING
|
En61000-4-11
EN55024
|
Voltageonderdompeling aan 0%Ut, 10ms
|
Criterium B, test bij fase 0, 90, 180 en 270
|
|
Voltageonderdompeling aan 40%Ut, 20ms
|
|
Voltageonderdompeling aan 70%Ut, 50ms
|
|
ESD
|
Luchtlossing
|
En61000-4-2
|
±8KV
|
Criterium B
|
|
Contactlossing
|
En61000-4-2
|
±4KV
|
Criterium B
|
Nota's:
Criterium A: Normale prestaties tijdens en na test.
Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.
Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.
Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.
Milieukwalificatie
|
Parameter
|
Nota's
|
|
Trilling
|
10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3
|
|
Mechanische Schok
|
100g min, 2 dalingen in x en y-as, 1 daling in z-as
|
|
Koude (in verrichting)
|
Iec60068-2-1 advertentie
|
|
Vochtige hitte
|
Iec60068-2-67 CY
|
|
Temperatuur het Cirkelen
|
-40°C aan 100°C, helling 15°C/min., 500 cycli
|
|
Macht/het Thermische Cirkelen
|
Vin = min aan maximum, volledige lading, 100 cycli
|
|
Ontwerpmarginaal
|
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%
|
|
Het levenstest
|
95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren
|
|
Soldeerselcapaciteit
|
Iec60068-2-20
|
Normennaleving
|
Normen
|
Nota's
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
CEI 695-2-2
|
De test van de naaldvlam, test bij de volledige assemblage, board&plastic volgzame componenten UL94V-0
|
|
CEI 61000-4-2
|
|
Mechanisch Overzicht
Length×width×heigth: 130×91×35 (mm)
Schakelaarbenoemingen
De lijn van de batterijtest: Schakelaartype areXH2.0-4 (witte kleur, 2.0 speldafstand, 4PIN)
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
geel
|
1
|
Bat+
|
24AWG UL1007 80℃
L=275mm
|
|
|
zwart
|
2
|
Knuppel
|
|
rood
|
3
|
Ac-O.K.
|
|
zwart
|
4
|
GND
|
Bevoegdheid om raadslijn te sluiten: Schakelaartype areXH2.0-5 (witte kleur, 2.0 speldafstand, 5PIN)
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
Blauwe en witte vlakke kabel
|
1
|
SW1
|
UL2468 24#-5P
L=300mm
|
|
|
2
|
SW2
|
|
3
|
Ac-GELEID
|
|
4
|
GND
|
|
5
|
GND
|
Parametercommunicatielijn: Schakelaartype areXH2.54-5 (witte kleur, 2.54 speldafstand, 5PIN)
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
geel
|
1
|
+12V
|
24AWG UL1007 80℃
L=190mm
|
|
|
zwart
|
2
|
GND
|
|
blauw
|
3
|
|
|
wit
|
4
|
|
|
zwart
|
5
|
|
Macht aan printertoevoerlijn: Schakelaartype areXH2.0-4 (witte kleur, 2.54 speldafstand, 4PIN)
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
rood
|
1
|
+5V
|
24AWG UL1007 80℃
L=300mm
|
|
|
|
2
|
|
|
zwart
|
3
|
GND
|
|
geel
|
4
|
+12V
|
De lijn van de ventilatorcombinatie: Het schakelaartype is SMP-02-BC (zwarte kleur, 2.54 speldafstand, 2PIN)
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
zwart
|
1
|
GND
|
24AWG UL1007 80℃
L=200mm
|
|
|
geel
|
2
|
+12V
|
De lijn van de batterijcombinatie: Het schakelaartype is sto-1.0t-187n-8
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
rood
|
1
|
Bat+
|
24AWG UL1007 80℃
L=220mm
|
|
|
zwart
|
2
|
Knuppel
|
De machtslijn van de Mainboadlevering: Schakelaartype areXH2.54-4 (witte kleur, 2.54 speldafstand, 4PIN)
|
Kleur
|
Speldcode
|
Functie
|
Materiaal
|
Schetskaart
|
|
geel
|
1
|
+12V
|
24AWG UL1007 80℃ L=260mm
|
|
|
zwart
|
2
|
GND
|
|
zwart
|
3
|
GND
|
|
rood
|
4
|
+5V
|
