Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | SC330-270D279 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | AC / DC voeding,ac gelijkstroom convertorvoeding |
---|

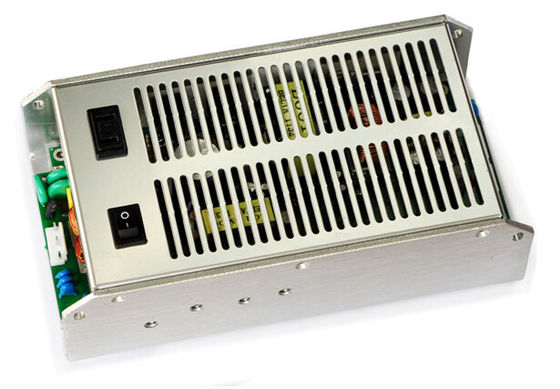

Ac-gelijkstroom Voedingen330w Output 27V/10A, 9V/6A SC330-270D279
Zeer belangrijke Eigenschappen
Inputwaaier: 165~280Vac
Dubbele output: 27V/10A, 9V/6A
Hoog rendement: 83%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±3%
Laag ripple&noise: ≤80mV
Isolatievoltage: 3000Vac
Geen min. ladingsvereiste
Kortsluitingbescherming
Output over huidige bescherming
Output over voltagebescherming
Input over voltagebescherming
Input onder voltageuitsluiting
Over temperatuurbescherming
Natuurlijke koel
Volgzame RoHS
Productoverzicht
Deze ac-gelijkstroom verwerking van de convertorgebruik geavanceerde macht, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Geschat inputvoltage |
|
220 |
|
Vac |
|
AC de waaier van het inputvoltage |
165 |
|
280 |
Vac |
|
AC inputfrequentiegebied |
45 |
|
55 |
Herz |
|
Efficiency |
|
83 |
|
% |
Het geschatte inputvoltage, schatte lading |
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
De waaier van het outputvoltage |
27V |
27.2 |
|
27.9 |
Vdc |
|
9V |
9 |
|
9.5 |
Vdc |
|
|
De waaier van de outputstroom |
27V |
0 |
|
10 |
A |
|
9V |
0 |
|
6 |
A |
|
|
Rimpeling & lawaai |
27V |
|
|
80 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
9V |
|
|
80 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
Beschermingskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|||
Input onder voltageslot uit |
Zet voltagedrempel aan |
155 |
|
170 |
Vac |
|
||
De drempel van het productvoltage |
135 |
|
150 |
Vac |
|
|||
Input over voltagebescherming |
Bescherm voltage |
285 |
|
310 |
Vac |
|
||
Terugwinningsvoltage |
270 |
|
280 |
Vac |
|
|||
Output over voltagebescherming |
27V |
30 |
|
32 |
Vdc |
Hik |
|
|
9V |
11 |
|
12 |
Vdc |
Hik |
|
||
Output over ladingsbescherming |
27V |
12 |
|
14 |
A |
Hik |
|
|
9V |
7 |
|
8 |
A |
Hik |
|
||
Kort:sluitenbescherming |
|
|
10 |
mΩ |
Hik |
|||
Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
MTBF |
100 |
|
|
KHrs |
Geschatte input, volledige lading, 25℃ |
Gewicht |
|
|
1250 |
g |
|
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende temperatuur |
-40 |
|
+55 |
℃ |
|
Opslagtemperatuur |
-40 |
|
+85 |
℃ |
|
Relatieve vochtigheid |
10 |
|
90 |
% |
|
Hoogte |
|
|
3000 |
m |
|
Luchtdruk |
70 |
|
106 |
Pa |
|
Veiligheidskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Isolatievoltage |
Input aan output |
3000 |
|
|
Vac |
5mA/1min, Geen het een boog vormen en analyse |
Input aan grond |
2060 |
|
|
Vac |
||
Output aan grond |
500 |
|
|
Vac |
5mA/1min, Geen het een boog vormen en analyse |
|
Isolatieweerstand |
Input aan output |
2 |
|
|
MΩ |
500Vdc/1min, normale luchtdruk, 90% vochtigheid |
EMC Kenmerken
Punt |
Normen |
Voorwaarden |
Nota's |
|
Ce |
EN55022 |
Klasse A |
De test van het passysteem |
|
RE |
EN55022 |
Klasse A |
De test van het passysteem |
|
Schommeling |
En61000-4-2 |
Differentiële wijze ±2KV, gemeenschappelijke mode±4KV |
Criterium B |
|
ESD |
Luchtlossing |
En61000-4-2 |
±15KV |
Criterium B |
Contactlossing |
En61000-4-2 |
±8KV |
Criterium B |
Nota's:
Criterium A: Normale prestaties tijdens en na test.
Criterium B: De zwakstroombescherming of het terugstellen worden niet toegestaan. De tijdelijke schommeling van het outputvoltage houdt op nadat de storingen ophoudt, en waarvan EUT zijn normale prestaties automatisch terugkrijgt. Tijdens de systeemtest, worden de schommeling of het terugstellen van het outputvoltage niet ook toegestaan.
Criterium C: Het tijdelijke verlies van output wordt toegestaan, maar de hardware kan niet worden beschadigd. EUT krijgt automatisch zijn normale prestaties of exploitantinterventie terug.
Criterium R: Het verlies van output dat niet terug te krijgen is wordt toegestaan. De primaire beschermende component (zekering) kan worden beschadigd. EUT krijgt zijn normale prestaties na terug vervangt de beschadigde component.
Normennaleving
Normen |
Nota's |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
CEI 695-2-2 |
De test van de naaldvlam, test bij de volledige assemblage, board&plastic volgzame componenten UL94V-0 |
CEI 61000-4-2 |
|
Mechanisch Overzicht
Length×width×heigth: 222×120×68 (mm), 8.74×4.72×2.68 (binnen),
Schakelaarbenoemingen
CON1
Speld Nr. |
Naam |
Functie |
1 |
N |
Neutrale lijn |
2 |
NC |
VERKLAAR nietig |
3 |
L |
Leef lijn |
4 |
NC |
VERKLAAR nietig |
5 |
G |
Aarde |
CON2
Speld Nr. |
Naam |
Functie |
1 |
+27V |
+27V positief outputvoltage |
2 |
GND |
Negatief outputvoltage |
3 |
GND |
Negatief outputvoltage |
4 |
GND |
Negatief outputvoltage |
5 |
+27V |
+27V positief outputvoltage |
CON3
Speld Nr. |
Naam |
Functie |
1 |
+9V |
+9V positief outputvoltage |
2 |
+9V |
+9V positief outputvoltage |
3 |
GND |
Negatief outputvoltage |
4 |
GND |
Negatief outputvoltage |
