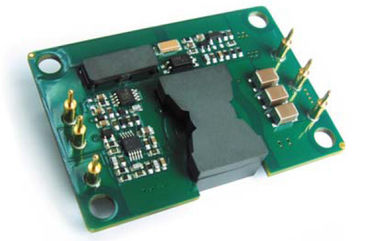

EN60950 douane 20V aan 12V gelijkstroom-gelijkstroom-Convertor 30Watt xd30-12s12-POC

Gelijkstroom-gelijkstroom Convertors30w Output 12V xd30-12s12-POC

Zeer belangrijke Eigenschappen

Outputmacht: 30W

Brede inputwaaier: 10-20Vdc

Hoge omzettingsefficiency: Tot 90%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Vaste werkende frequentie

Isolatievoltage: 1500V

Laat (ON/OFF) Controle toe

De bescherming van het outputovervoltage

De bescherming van de outputoverbelasting

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: 8~+10%

Productoverzicht

Deze gelijkstroom-gelijkstroom de geavanceerde macht van convertormodules gebruik

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

De Inleiding van het product

De XD-reeks is onafhankelijk geregelde één enkele outputconvertor die een pakket van de de industrie niet genormaliseerd baksteen gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning die bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.

1. Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			22	Vdc	Ononderbroken, niet-in werking stelt
			20	Vdc	Ononderbroken, het werken
			22	Vdc	Werkende voorbijgaande bescherming,<100ms>
Isolatievoltage			2000	Vdc	Input aan output
Werkende Temperatuur	-55		100	℃
Opslagtemperatuur	-55		125	℃
Laat - Vin-Voltage toe	-2.0		15	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
de waaier van het inputvoltage	10	12	20	Vdc	Ononderbroken
Onder-voltageuitsluiting	9.0	9.5	9.9	Vdc	Zet Drempel aan
	8.5	9.0	9.5	Vdc	Draai - van Drempel
Maximumingangsstroom			5	A	Volledige lading; 10Vdc input
Efficiency		88		%	Volledige lading, het schatten inputvoltage Figuren 1-4
Dissipatie		4	8	W	Geen lading
Gehandicapte Ingangsstroom			5	mA	Laat lage speld toe
Adviseer Externe Input Capacitieve weerstand		100		uF	Typische ESR 0.1-0.2W

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde punt van het outputvoltage	11.88	12.00	12.12	Vdc	Nominale input; Geen lading
De Waaier van het outputvoltage	11.80	12.00	12.20	Vdc	Geen lading aan maximum lading
De Waaier van de outputstroom	0		2.5	A	Behoudens het thermische derating, 100LFM; Figuren 5 - 8
Lijnverordening		±0.2	±1	%	Lage lijn aan hoge lijn; volledige lading
Ladingsverordening		±0.2	±1	%	Geen lading aan volledige lading; nominale input
Temperatuurverordening		±0.002	±0.02	%/°C	Over werkende temperatuurwaaier
Huidige grens		3.0		A	Outputvoltage 90% van nominaal
Kortsluitingstroom	0	10	20	A	Outputvoltage <250 mV="">
Rimpeling (RMS)		15		mV	Nominale input; volledige lading; 20 Mhz bandbreedte; Zie Figuur 13
(Peak-to-Peak) lawaai		75		mV
Maximumoutput GLB.			2200	μF	Nominale input; volledige lading
De Versiering van het outputvoltage	-8		+10	%	Nominale input; volledige lading

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom (di/dt= 0.1A/us)		350		mV	50% tot 75% tot 50% maximum Iout; Figuur 11
Verandering in Outputstroom (di/dt= 2.5A/us)		400		mV	50% tot 75% tot 50% maximum Iout; Figuur 12
Regelende Tijd			300	ons	Aan binnen 1% Vout nom.
Zet Tijd aan		5		Mej.	Volledige lading; Vout=90% nom. Figuur 9
De tijd van de sluitingsdaling		2		Mej.	Volledige lading; Vout=10% nom. Figuur 10
Het outputvoltage schiet voorbij			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	180	200	230	KHz	Verordening stadium en Isolatiestadium
Versiering (Pin6)					Zie deel 7.2 Voltageversiering (Pin6)
De Versiering van het outputvoltage			10	%	Versiering omhoog, Versieringsspeld (-) Vout.
			8	%	Versiering neer, Versieringsspeld (+) Vout.
Laat (ON/OFF) Controle (Pin1) toe					Zie deel 7.1
Laat Voltage toe Laat Bronstroom toe			15	Vdc	Laat speld het drijven toe
			1	mA
Laat (ON/OFF) controle toe Positieve Logica	1.0		15	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.3	Vdc	Van-controle, lage Logica
Overvoltagebescherming	110		130	%	Geen lading, de Drempel van de Voltagegrens
Overbelastingsbescherming	110			%	Huidig-wijze, Impuls door Impuls Stroom Grensdrempel, (%Rated-Lading)
Kort:sluitenbescherming			65	mΩ	Type: Niet-Sluit hikwijze, Auto-terugwinning, Drempel, Kort:sluiten Weerstand

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
Isolatieweerstand	10			MΩ	Bij 500VDC om het te testen wanneer atmosferisch de druk en RECHTS zijn 90%
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		0.88(25)		Oz (G)	Open Kader
(Berekende) MTBF	1			MHrs1	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-55		+100	℃	Uitgebreid, de temperatuur van basispcb
Opslagtemperatuur	-55		+125	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.	Relatieve Vochtigheid die, niet - condenseren

4. Normennaleving

Parameter	Nota's
UL/cUL60950
EN60950
GB4943
De Test van de naaldvlam (CEI 695-2-2)	test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0
CEI 61000-4-2

5. Kwalificatiespecificatie

Parameter	Nota's
Trilling	10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3
Mechanische Schok	100g min, 2 dalingen in x en y-as, 1 daling in z-as
Koude (in verrichting)	Iec60068-2-1 advertentie
Vochtige hitte	Iec60068-2-67 CY
Temperatuur het Cirkelen	-40°C aan 100°C, helling 15°C/min., 500 cycli
Macht/het Thermische Cirkelen	Vin = min aan maximum, volledige lading, 100 cycli
Ontwerpmarginaal	Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%
Het levenstest	95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren
Solderability	Iec60068-2-20

6. Typische Golf en Krommen

Figuur 1: Efficiency bij nominaal outputvoltage versus lading
stroom voor minimum, nominaal, en maximuminputvoltage
bij 25°C.

Figuur 2: Efficiency bij nominale outputvoltage en 60%
geschatte macht versus luchtstroomtarief voor omringende luchttemperaturen van
25°C, 40°C, en 55°C (nominale Vin).

Figuur 3: Machtsdissipatie bij nominaal outputvoltage versus
ladingsstroom voor minimum, nominale, en maximuminput
voltage bij 25°C.

Figuur 4: Machtsdissipatie bij nominaal outputvoltage en
60% schatte macht versus luchtstroomtarief voor omringende lucht
temperaturen van 25°C, 40°C, en 55°C (derating input
voltage).

Figuur 5: De maximum derating krommen van de outputmacht versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door
400 LFM met lucht die van speld 1 aan speld 3 stromen (derating input
voltage).

Figuur 6: Thermisch perceel van convertor bij de stroom van de 2.5 ampèrelading
(30W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht is
het stromen over de convertor van speld 1 aan speld 3 die (derating
inputvoltage).

Figuur 7: Maximumoutput macht-derating krommen versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door
Stromen 400 LFM met lucht die van input aan nominale output (
inputvoltage).

Figuur 8: Thermisch perceel van convertor bij de stroom van de 2.5 ampèrelading
(30W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht is
het stromen over de convertor van input aan nominale output (
inputvoltage).

Figuur 9: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (10
ms/div). Pre-toegepast inputvoltage. CH 1: Vout (10V/div). CH
2: ON/OFF input (10V/div)

Figuur 10: De tijd van de sluitingsdaling bij volledige lading (10 ms/div).
CH 1: Vout (10V/div)
CH 2: ON/OFF input (10V/div)

Figuur 11: De reactie van het outputvoltage op stap-verandering in lading
huidig (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading
GLB: 10μF, het tantaliumcondensator van 100 mw ESR en 0.1μF
ceramische condensator. CH 1: Vout (500mV/div).

Figuur 12: De reactie van het outputvoltage op stap-verandering in lading
stroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading
GLB: 10μF, het tantaliumcondensator van 30 mw ESR en 0.1μF
ceramisch GLB. CH 1: Vout (500mV/div).

Figuur 13: De rimpeling van het outputvoltage bij nominaal inputvoltage
en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand: 1μF
ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte:
20 Mhz.

7. Functiespecificaties
7.1 laat (ON/OFF) Controle (Speld 1) toe
De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (ON/OFF) functie
is nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken.
De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist.
de open collector (of open afvoerkanaal) schakelaar wordt geadviseerd voor de controle van de Enable speld.
Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren is of
ver van de eenheid. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module
vermijd om het even welk van deze problemen. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin
speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van
het interne ON/OFF schakelschema.

Figuur A: Diverse kringen voor het drijven van de ON/OFF speld.

Figuur B: Intern ON/OFF speldschakelschema

7.2 voltageversiering (Speld 6)
Het outputvoltage kan naar boven of naar onder met een externe weerstand worden aangepast. Het outputvoltage zal wanneer stijgen
de externe in orde makende weerstand wordt verbonden tussen de Versiering en Com-speld. Het outputvoltage zal wanneer verminderen
de externe in orde makende weerstand wordt verbonden tussen Versiering de speld en van Vout (+). (Figuur C).
Outputversiering

Versiering-op	Versieringsspeld aan Com
Versiering-versla	Maak Speld aan Vout (+) in orde

Figuur C: Output-voltage Versierings externe kring

7.3 beschermingseigenschappen
·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend vermijden
een de instabiliteitsprobleem van het inputsysteem, het uitsluitingsschakelschema is een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage is
het toenemen, het moet typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) vóór de convertor
zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen
alvorens de convertor zal uitzetten.
·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra
de impedantie van kort over de output is klein genoeg om de daling van het outputvoltage onder de gespecificeerde Output te maken
Gelijkstroom-het Voltage van de huidig-Grenssluiting, de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot
de kortsluitingvoorwaarde wordt verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad.
·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module.
De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats bereikt
de waarde van de over--Temperatuursluiting. Het zal de convertor om opnieuw toestaan aan te zetten wanneer de temperatuur van ontdekt
plaatsdalingen door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting.

8. Typische Toepassing en Ontwerpoverweging
8.1 typische Toepassingskring

Figuur D: Typische toepassingskring (de negatieve logicaeenheid, liet permanent toe).

Figuur E: Input het Filtreren

8.2 het ingevoerde Filtreren

Gelijkstroom-gelijkstroom de convertors, van nature, produceren significant
niveaus van zowel geleid als uitgestraald lawaai.
het geleide lawaai omvatte gemeenschappelijk wijze en verschil
wijzelawaai. Het gemeenschappelijke wijzelawaai is direct verwant
aan de efficiënte parasitische capacitieve weerstand tussen de macht
de leiders en de chassisgrond van de moduleinput.
het differentiële wijzelawaai is over de inputleiders. Het is
geadviseerd om te hebben één of ander niveau van EMI afschaffing aan
de machtsmodule.
Het geleide lawaai op de lijnen van de inputmacht kan voorkomen
als of verschil of gemeenschappelijk-wijzelawaaistromen.
de vereiste norm voor geleide emissies is EN55022
Klasse A (FCC Part15). (Zie Figuur E)

9. Test Methode
9.1 outputrimpeling & Lawaaitest
De outputrimpeling is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling.
de fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de hoge frequentieomschakeling
de lawaaiaar (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20
Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten.
De gemakkelijkste manier om de het outputrimpeling en lawaai te meten is een het uiteinde en de grond gedrukte ring van de oscilloscoopsonde te gebruiken
direct tegen de de outputspelden van de machtsconvertor, zoals hieronder getoond. Dit maakt overdwars de kortste mogelijke verbinding
de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt.
de grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal introduceren
gemeenschappelijk-wijzelawaai aan de meting ook.
De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure F. Een sondecontactdoos (Tektronix, P.N.
131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.

Figuur F: Rimpeling & Geluidsnorm Testende Middelen.

10. Fysieke Informatie
10.1 mechanisch Overzicht

10.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
2	Vin (-)	Negatief inputvoltage
3	Vin (+)	Positief inputvoltage
4	Vout (+)	Positief outputvoltage
5	Com	Grond
6	Versiering	De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
