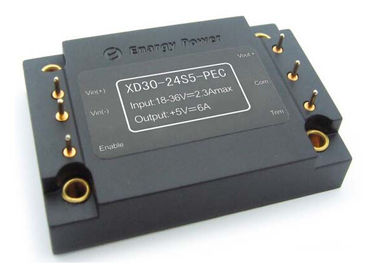

30W gelijkstroom-gelijkstroom-Convertorsmodule, 24 volt aan 5 voltgelijkstroom aan gelijkstroom convertor xd30-24s5-PEC

Gelijkstroom-gelijkstroom Convertors30w Output 5V xd30-24s5-PEC

Eigenschappen:

Brede inputwaaier: 18-36 V

Outputmacht: 30W

Hoge omzettingsefficiency: 91%

Lijnregelgeving: ±1%

Ladingsregelgeving: ±1%

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage -8~+ 10% Vout

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

De bescherming van het outputovervoltage

Laat (On/Off) Controle toe

Isolatievoltage: 1500Vdc

Productoverzicht

Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Hoog

omschakeling van de frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

1. Elektrische Kenmerken

1.1Absolute maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			40	Vdc	Ononderbroken, niet-in werking stelt
			36	Vdc	Ononderbroken, het werken
			40	Vdc	Impulsvoltage,<100ms>
Isolatievoltage			2000	Vdc	Input aan output
Werkende Temperatuur	-40		100	℃	Gezien PCB-Temperatuur
Opslagtemperatuur	-55		105	℃
Laat - Vin-Voltage toe	-2		10	Vdc

1.2Input kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het inputvoltage	18	24	36	Vdc
De Uitsluiting van het input onder-Voltage	17.0	17.5	17.9	Vdc	Terugwinningspunt
	16.0	16.5	17.0	Vdc	Bescherm punt
Maximumingangsstroom			2.3	A	Vin min, output volledige lading
Efficiency		90		%	Geschatte input; geschatte lading
Dissipatie, Reserve		2	4	W	Geen lading

1.3Output kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde punt van het outputvoltage	4.95	5.00	5.05	Vdc	Geschat inputvoltage, Geen lading
De Waaier van het outputvoltage	4.90	5.00	5.10	Vdc
De Waaier van de outputstroom	0		6	A
Voltage Regulation		±0.2	±1	%
Ladingsverordening		±0.2	±1	%
Huidige Grens		8.4		A	90% van het nominaal vermogenvoltage
Kortsluitingstroom		10	20	A
RMS		15		mV	Nominale input; volledige lading; 20MHz, bandbreedte
peak-to-peak		75		mV
Capacitieve lading van de machine	100		4000	μF

1.4Dynamic reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		250		mV	Lading change50%~75%~50% maximum Iout, di/dt= 0.1A/μS
		250		mV	Lading change50%~75%~50% maximum Iout, di/dt= 2.5A/μS
Dynamische terugwinningstijd			320	ons
Zet Tijd aan		5		Mej.	Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	180	200	230	KHz
De Versiering van het outputvoltage			10	% Vout	Versiering omhoog
			8		Versiering neer
Laat Stroom toe			1	mA
Laat toe (ON/OFF)	1		15	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.3	Vdc	Van-controle, lage Logica
Overvoltagebescherming	110		130	%	Geen lading
Overbelastingsbescherming	110			%	Huidige wijze, Impulsstroom (100% schatte lading)
Kort:sluitenbescherming			65	mΩ	Hikwijze, sinds de terugwinning

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	In aan basis
	500			Vdc	Uit aan basis
Isolatieweerstand	10			MΩ	Bij 500VDC om het te testen wanneer atmosferisch de druk en RECHTS zijn 90%.
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		50		g
(Berekende) MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-40		100	℃	Uitgebreid, de temperatuur van basispcb
Opslagtemperatuur	-55		105	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.

4.Standards naleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. HET WERKgolf

Figuur 1: Efficiency bij nominaal outputvoltage versus lading
stroom voor minimum, nominale, en maximuminput
voltage bij 25°C.

Figuur 2: Efficiency bij nominale outputvoltage en 60%
geschatte macht versus luchtstroomtarief voor omringende lucht
temperaturen van 25°C.

Figuur 3: De maximum derating krommen van de outputmacht versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM
door 400 LFM met lucht die van speld 1 aan speld 3 stromen
(nominaal inputvoltage).

Figuur 4: De rimpeling van het outputvoltage bij nominaal inputvoltage
en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand:
0.1μF ceramische condensator en 10μF-tantaliumcondensator.
Bandbreedte: 20 Mhz.

Figuur 5: Thermisch perceel van convertor bij volledige lading
stroom (30W) met 25°C-lucht die naar rato van 200 stromen
LFM. De lucht stroomt over de convertor van speld 1 aan
speld 3 (nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige lading
stroom (30W) met 25°C-lucht die naar rato van 200 stromen
LFM. De lucht stroomt over de convertor van input
aan output (nominaal inputvoltage).

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan
(10 ms/div). Pre-toegepast inputvoltage.
Ch1: Vout (5V/div)
Ch2: ON/OFF Input (1V/div)

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (10 ms/div).
Ch1: Vout (5V/div)
Ch2: ON/OFF Input (1V/div)

Figuur 9: De reactie van het outputvoltage op stap-verandering in
ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt =
0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalium
condensator en de ceramische condensator van 0.1μF. Ch1: Vout
(200mV/div)

Figuur 10: De reactie van het outputvoltage op stap-verandering in lading
stroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs).
Lading GLB: 10μF, 30 mΩ ESR tantaliumcondensator en
0.1μF ceramisch GLB. Ch1: Vout (200mV/div)

6. Fysieke Informatie
6.1Mechanical overzicht

Nota's:
1. Alle spelden zijn (1.02mm) dia.
2. Tolerantie: x.x ±0.5mm, x.xx ±0.25mm

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
2	Vin (-)	Negatief inputvoltage
3	Vin (+)	Positief inputvoltage
4	Vout (+)	Positief outputvoltage
5	Com	Grond
6	Vout (-)	Negatief outputvoltage
