Gelijkstroom-gelijkstroom convertormodule 8V

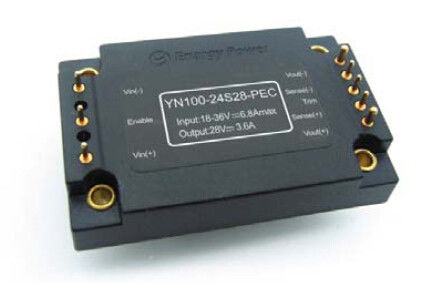

Gelijkstroom-gelijkstroom Convertors100w Output 28V yn100-24s28-PEC

Zeer belangrijke Eigenschappen

Outputmacht: 100W

Brede inputwaaier: 18-36Vdc

Hoge omzettingsefficiency: Tot 93%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Isolatievoltage: 1500V

Laat (ON/OFF) controle toe

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

Productoverzicht

Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging macht vooruit

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			45	Vdc	Ononderbroken, niet-in werking stelt
			40	Vdc	Ononderbroken, het werken
			45	Vdc	Werkende voorbijgaande bescherming,<100ms>
Isolatievoltage			2000	Vdc	Input aan Output
Werkende Temperatuur	-40		100	℃	PCB-Temperatuur
Opslagtemperatuur	-55		105	℃
Laat - Vin-Voltage toe	-0.5		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het inputvoltage	18	24	36	Vdc
Onder-voltageuitsluiting		17.5	17.9	Vdc	Terugwinningspunt
	15.5	16.5		Vdc	Bescherm punt
Maximumingangsstroom			6.7	A	Vin min, Output volledige lading
Efficiency		92		%	Geschatte input; Geschatte lading
Dissipatie, reserve		5	13	W	Geen Lading

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde punt van het outputvoltage	27.72	28.00	28.28	Vdc	Geschat inputvoltage, Geen lading
De Waaier van het outputvoltage	27.50	28.00	28.50	Vdc
De Waaier van de outputstroom	0		3.57	A
Lijnverordening		±0.5	±1.0	%
Ladingsverordening		±0.09	±1.0	%
Huidige grens	3.75	4.28	4.64	A	95% van het nominaal vermogenvoltage
Kortsluitingstroom	3.57	3.57	4.28	A
RMS		200		mV	Nominale input; volledige lading; 20MHz, bandbreedte
peak-to-peak		280		mV
Capacitieve lading van machine			2200	μF

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		700		mV	50% tot 75% tot 50% maximum Iout; (di/dt= 0.1A/µs)
		720		mV	50% tot 75% tot 50% maximum Iout; (di/dt= 2.5A/µs)
Dynamische terugwinningstijd		300		μS
De tijd van de outputstijging		15		Mej.	Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij			5	Mej.

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	187	230	255	KHz
Outputversiering		8		% Vout	tTrim omhoog
		8			Versiering neer
Laat Stroom toe			0.5	mA
Laat toe (ON/OFF)	3.5		10	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.5	Vdc	Van-controle, lage Logica
Overbelastingsbescherming	105	120	130	%	Huidige wijze, Impulsstroom (100% rared lading)
Kortsluitingbescherming			65	mΩ	Hikwijze, sinds de terugwinning
Over- Temperatuurbescherming		105		℃	Bescherm punt, gezien PCB-Temperatuur
		90		℃	Terugwinningspunt

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	Input aan Basis
	500			Vdc	Output aan Basis
Isolatieweerstand	10			MΩ	Bij 500Vdc om het te testen wanneer de luchtdruk en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		2.5(72)		Oz (G)
(Berekende) MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-40		100	℃	de temperatuur van basispcb
Opslagtemperatuur	-55		105	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.

4. Normennaleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. Typische Golf en Krommen

Figuur 1: Efficiency bij nominaal outputvoltage versus

ladingsstroom voor minimum, nominaal, en maximum

inputvoltage bij 25°C.

Figuur 2: Efficiency bij nominale outputvoltage en 60%

geschatte macht versus luchtstroomtarief voor omringende luchttemperaturen van

25°C, 40°C, en 55°C (nominaal inputvoltage).

Figuur 3: De maximum derating krommen van de outputmacht versus

omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door

400 LFM met lucht die van speld 3 aan speld 1 stromen (nominale input

voltage).

Figuur 4: De rimpeling van het outputvoltage bij nominale input

voltage en geschatte ladingsstroom (20 mV/div). Lading

capacitieve weerstand: 0.1μF ceramische condensator en 10μF-tantalium

condensator. Bandbreedte: 20 Mhz.

Figuur 5: Thermisch perceel van convertor bij volledige lading

stroom (100W) met 25°C-lucht die aan het tarief stromen van

200 LFM. De lucht stroomt over de convertor van

speld 3 aan speld 1 (nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige lading

stroom (100W) met 25°C-lucht die aan het tarief stromen van

200 LFM. De lucht stroomt over de convertor van

input aan output (nominaal inputvoltage).

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan

(100ms/div). Pre-toegepast inputvoltage.

Ch1: ON/OFF Input (1V/div; Ch2: Vout (20V/div)

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (40 ms/div).

Ch1: ON/OFF Input (1V/div; Ch2: Vout (20V/div)

Figuur 9: De reactie van het outputvoltage op stap-verandering in

ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt =

0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalium

condensator en de ceramische condensator van 0.1μF. Ch1: Vout

(1V/div)

Figuur 10: De reactie van het outputvoltage op stap-verandering in lading

stroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading

GLB: 10μF, ceramische het tantaliumcondensator van 100 mw ESR en 0.1μF

GLB. Ch1: Vout (1V/div)

6. Fysieke Informatie

6.1 mechanisch Overzicht

Nota's:

1. Spelden 6, 10 zijn 1.52mm dia. met 2.16mm dia.

2. Andere spelden 1.02mm dia. met 1.65mm dia.

3. Tolerantie: x.x ±0.5mm.x.xx ±0.25mm

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Vin (+)	Positief inputvoltage
2	NU	NU
3	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
4	NU	NU
5	Vin (-)	Negatief inputvoltage
6	Vout (-)	Negatief outputvoltage
7	Betekenis (-)	Negatieve verre betekenis. De betekenis (-) kan met Vout (-) worden verbonden of worden opengelaten.
8	Versiering	De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
9	Betekenis (+)	Positieve verre betekenis. De betekenis (+) kan met Vout (+) worden verbonden of worden opengelaten.
10	Vout (+)	Positief outputvoltage
