Geïsoleerde Convertors gelijkstroom-gelijkstroom

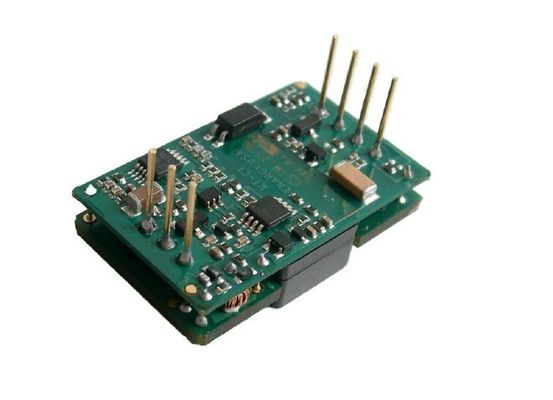

Gelijkstroom-gelijkstroom Convertors13w Output 5V mt13-48s5-POC

Zeer belangrijke Eigenschappen

Outputmacht: 13W

Brede inputwaaier: 36-72Vdc

Hoge omzettingsefficiency: 91%

Lijnregelgeving aan ±0.5%

Ladingsregelgeving aan ±1.0%

Isolatievoltage: 1,500V

Laat (ON/OFF) controle toe

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage -5~+ 10% Vout

Productoverzicht

Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			75	Vdc	Ononderbroken, niet-in werking stelt
			72	Vdc	Ononderbroken, het werken
			75	Vdc	Werkende voorbijgaande bescherming,<100ms>
Isolatievoltage			2000	Vdc	Input aan output
Werkende Temperatuur	-40		100	℃	Gezien PCB-Temperatuur
Opslagtemperatuur	-55		115	℃
Laat aan Vin--Voltage toe	0		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het inputvoltage	36	48	72	Vdc
Onder-voltageuitsluiting		34	35.5	Vdc	Terugwinningspunt
	31.5	32		Vdc	Bescherm punt
Maximumingangsstroom			0.45	A	Input Vin min, Output volledige lading
Efficiency		90		%	Geschatte Input; Geschatte Lading
Dissipatie, reserve		0.8		W	Geen Lading

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde Punt van het outputvoltage	4.95	5.00	5.05	Vdc	Nominale input. Geen Lading
De Waaier van het outputvoltage	4.90	5.00	5.10	Vdc
De Waaier van de outputstroom	0		2.6	A
Lijnverordening		±0.02	±0.5	%
Ladingsverordening		±0.50	±1.0	%
Huidige Grens	2.8	3.3		A	Outputvoltage 95% van nominaal
Kortsluitingstroom	2		5	A
Rimpeling (RMS)		20		mV	Nominale input; volledige lading; 20 Mhz-bandbreedte.
(Peak-to-Peak) lawaai		70		mV
Maximumoutput GLB			4000	μF

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		150		mV	50% tot 75% tot 50% maximum Iout; (di/dt=0.1A/μs).
		180		mV	50% tot 75% tot 50% maximum Iout; (di/dt=0.5A/μs).
Dynamische terugwinningstijd		200		µS
De tijd van de outputstijging		50		Mej.	Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	230	250	280	KHz
De Versiering van het outputvoltage			10	% Vout	Versiering omhoog
			5		Versiering neer
Laat Voltage toe			1	mA
Laat (ON/OFF) Controle toe Positieve Logica	2.5		10	Vdc	Hoog of op-controle, Logica die drijven
	0		1.5	Vdc	Van-controle, Logica
Overbelastingsbescherming	110	120		%	Huidige wijze, Pulsecurrent (100% raredload)
Kort:sluitenbescherming				mΩ	Hikwijze, sinds de terugwinning
Over--temperatuurbescherming		105		℃	Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur
		90		℃	Terugwinningspunt

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
				Vdc	In aan basis
				Vdc	Uit aan basis
Isolatieweerstand	100			MΩ	Bij 500VDC om het te testen wanneer atmosphericpressure en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		10		Oz (G)
(Berekende) MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-40		100	℃	De temperatuur van basispcb
Opslagtemperatuur	-55		115	℃	Omgevingstemperatuur
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.

4. Normennaleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. Typische Golf en Krommen

Figuur 1: Efficiency bij de nominale stroom van het outputvoltage vs.load voor minimum, nominaal, en maximuminput voltage bij 25°C.

Figuur 2: De efficiency bij nominaal outputvoltage and60% schatte macht versus luchtstroomtarief voor omringende airtemperatures van 25°C.

Figuur 3: De maximumtemperatuur van de de krommenvs.ambient lucht van de outputmacht derating voor luchtstroomtarieven van 0 LFM through400 LFM met lucht die van speld 1 stromen aan pin3 (nominalinput voltage).

Figuur 4: De rimpeling van het outputvoltage bij nominale inputvoltage en geschatte ladingsstroom (20 mV/div). Loadcapacitance: 0.1μF ceramische condensator en 10μFtantalum condensator. Bandbreedte: 20 Mhz.

Figuur 5: De omgevingstemperatuur is 25 ℃, de carriedby lading de lading (macht 13W), de thermische weergavekaart.

Figuur 6: Zet tijdelijke werkkracht bij volledige lading (resistiveload) aan (100 ms/div). Pre-toegepast inputvoltage. Ch1: Vout (2V/div); Ch2: ON/OFF Input (5V/div)

Figuur 7: De tijd van de sluitingsdaling bij volledige lading (400ms/div). Ch1: Vout (2V/div); Ch2: ON/OFF Input (5V/div)

Figuur 8: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout; dI/dt =0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalumcapacitor en 1μF ceramische condensator. Ch1: Vout (200mV/div)

Figuur 9: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout: dI/dt =0.5A/μs). Lading GLB: 10μF, tantalumcapacitor van 100mΩ ESR en 1μF ceramisch GLB. Ch1: Vout (200mV/div)

6. Fysieke Informatie

6.1 mechanisch Overzicht

Nota's:

1. Alle andere spelden zijn 0.6mm dia

2. Pin4 en Pin6 is parallelle verbinding. De gebruiker kon de functie Vout (+) bereiken of één van beide speld twee orboth verbind.

3. Tolerantie: x.xx±0.02 binnen. (x.x±0.5mm) .x.xxx±0.010 binnen. (x.xx±0.25mm)

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Vin (-)	Negatief Inputvoltage
2	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
3	Vin (+)	Positief Inputvoltage
4	Vout (+)	Positief Outputvoltage
5	Vout (-)	Negatief Outputvoltage
6	Vout (+)	Positief Outputvoltage
7	Versiering	De Versiering van het outputvoltage
