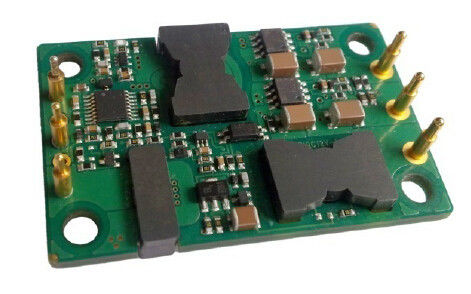

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC

  • Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC
Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC
Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Yn150-24db15-POC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 1000pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

De geïsoleerde Convertor van Gelijkstroom Gelijkstroom

,

hoge machtsgelijkstroom gelijkstroom convertor

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC

Zeer belangrijke Eigenschappen

Outputmacht: 150W

Brede inputwaaier: 18-36Vdc

Hoge omzettingsefficiency: Tot 92%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Isolatievoltage: 1500V

Laat (ON/OFF) controle toe

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

Productoverzicht

Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging macht vooruit

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter

Min

Type

Maximum

Eenheden

Nota's

Inputvoltage

40

Vdc

Ononderbroken, niet-in werking stelt

38

Vdc

Ononderbroken, het werken

40

Vdc

Werkende voorbijgaande bescherming,<100ms>

Isolatievoltage

2000

Vdc

Input aan Output

Werkende Temperatuur

-40

100

Gezien PCB-Temperatuur

Opslagtemperatuur

-55

105

Laat - Vin-Voltage toe

-2

10

Vdc

1.2 ingevoerde Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

De Waaier van het inputvoltage

18

24

36

Vdc

Onder-voltageuitsluiting

17.5

17.9

Vdc

Terugwinningspunt

15.5

16.5

Vdc

Bescherm punt

Maximumingangsstroom

10

A

Vin min, Output volledige lading

Efficiency

91

%

Geschatte input; Geschatte lading

Dissipatie, reserve

12

W

Geen Lading

1.3 outputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Het Vastgestelde punt van het outputvoltage

14.85

15

15.15

Vdc

+Vout

Geschat inputvoltage, Geen lading

-14.85

-15

-15.15

Vdc

- Vout

De Waaier van het outputvoltage

14.55

15

15.45

Vdc

+Vout

Geschat inputvoltage, lading

-14.55

-15

-15.45

Vdc

- Vout

De Waaier van de outputstroom

0.1

5

A

+Vout

0.1

5

A

- Vout

Lijnverordening

±0.5

±1

%

+Vout

Twee verhogen tegelijkertijd de lading

±0.5

±1

%

- Vout

Ladingsverordening

±0.5

±1

%

+Vout

Twee verhogen tegelijkertijd de lading

±0.5

±1

%

- Vout

Outputte sterke intensiteit

bescherming

5.25

6.5

A

+Vout

95% van het nominaal vermogenvoltage, Lading

5.25

6.5

A

- Vout

Kortsluitingstroom

7

A

+Vout

7

A

- Vout

Rimpeling (RMS)

100

mV

+Vout

Nominale input; volledige lading; 20 Mhz

bandbreedte.

100

mV

- Vout

(Peak-to-Peak) lawaai

150

mV

+Vout

150

mV

- Vout

Capacitieve lading

van themachine

220

1800

μF

+Vout

220

1800

μF

- Vout

1.4 dynamische Reactiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Verandering in Outputstroom

480

mV

50% tot 75% tot 50% maximum Iout; (di/dt=

0.1A/μs)

600

mV

50% tot 75% tot 50% maximum Iout; (di/dt=

2.5A/μs)

Dynamische terugwinningstijd

300

μS

Zet Tijd aan

15

Mej.

Aanvang van vin aan voutstijging aan 90%

Het product schiet voorbij

5

5

Mej.

1.5 functionele Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Omschakelingsfrequentie

187

230

255

KHz

Laat Stroom toe

10

mA

Laat toe (ON/OFF)

3.5

10

Vdc

Hoog of op-controle, Logica die drijven

-0.5

0.5

Vdc

Van-controle, lage Logica

Overbelastingsbescherming

105

115

125

%

Huidige wijze, Impulsstroom (100% rared lading)

Kortsluitingbescherming

65

Hikwijze, sinds de terugwinning

Over- Temperatuurbescherming

105

Bescherm punt, gezien PCB-Temperatuur

90

Terugwinningspunt

1.6 isolatiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Isolatievoltage

1500

Vdc

Input aan Output

1500

Vdc

Input aan Basis

500

Vdc

Output aan Basis

Isolatieweerstand

100

Bij 500Vdc om het te testen wanneer atmosferisch

de druk en RECHTS zijn 90%

Isolatiecapacitieve weerstand

1000

pF

2. Algemene Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Gewicht

1.4(40)

Oz (G)

(Berekende) MTBF

1

MHrs

RT-nwt-000332; 80% lading, 300LFM,

40℃ Ta

3. Milieukenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkende Temperatuur

-40

100

de temperatuur van basispcb

Opslagtemperatuur

-55

105

Omringend

Temperatuurcoëfficiënt

±0.02

%/℃

Vochtigheid

20

95

%R.H.

4. Normennaleving

Parameter

Nota's

Mil-std-704

Mil-std-1399

Mil-std-810

UL/cUL60950

EN60950

GB4943

CEI 61000-4-2

5. Typische Golf en Krommen

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 0Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 1

Figuur 1: Efficiency bij nominaal outputvoltage versus
ladingsstroom voor minimum, nominaal, en maximum
inputvoltage bij 25°C.

Figuur 2: Efficiency bij nominale outputvoltage en 60%
geschatte macht versus luchtstroomtarief voor omringende luchttemperaturen
van 25°C, 40°C, en 55°C (nominaal inputvoltage).

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 2Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 3

Figuur 3: De maximum derating krommen van de outputmacht versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door
400 LFM met lucht die van speld 3 aan speld 1 stromen (nominale input
voltage).

Figuur 4: De rimpeling van het outputvoltage bij nominale input
voltage en geschatte ladingsstroom (20 mV/div). Lading
capacitieve weerstand: 0.1μF ceramische condensator en 10μF-tantalium
condensator. Bandbreedte: 20 Mhz.

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 4Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 5

Figuur 5: Thermisch perceel van convertor bij volledige lading
stroom (150W) met 25°C-lucht die aan het tarief stromen van
200 LFM. De lucht stroomt over de convertor van
speld 3 aan speld 1 (Nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige lading
stroom (150W) met 25°C-lucht die aan het tarief stromen van
200 LFM. De lucht stroomt over de convertor van
input aan output (Nominaal inputvoltage).

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 6Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 7

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan
(20ms/div). Pre-toegepast inputvoltage.
Ch1: Vout (10V/div); Ch2: ON/OFF Input (2V/div)

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (40 ms/div).
Ch1: Vout (10V/div); Ch2: ON/OFF Input (2V/div)

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 8Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 9

Figuur 9: De reactie van het outputvoltage op stap-verandering in
ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt =
0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalium
condensator en 1μF ceramische condensator. Ch1: Vout
(200mV/div)

Figuur 10: De reactie van het outputvoltage op stap-verandering in lading
stroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs).
Lading GLB: 470μF, 30 mΩ ESR tantaliumcondensator en
0.1μF ceramisch GLB. Ch1: Vout (200mV/div)

6. Fysieke Informatie


6.1 mechanisch Overzicht

Gelijkstroom-gelijkstroom Convertors150w Output ±15V yn150-24db15-POC 10

Nota's:
1. Spelden 4, 6are 1.52mm dia. met 2.16mm dia.
2. Spelden 1, 3 zijn 1.02mm dia. met 1.65mm dia.
3. Tolerantie: x.x ±0.5mm.x.xx ±0.25mm

6.2 speldbenoemingen

Speld Nr.

Naam

Functie

1

Vin (+)

Positief inputvoltage

3

Laat toe

TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.

5

Vin (-)

Negatief inputvoltage

6

Vout (-)

Negatief outputvoltage

9

Com

Grond

10

Vout (+)

Positief outputvoltage

Contactgegevens
