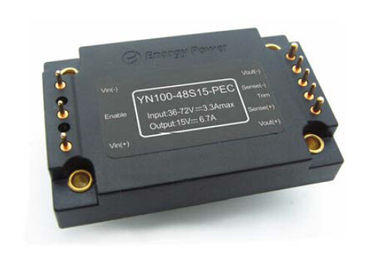

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-48s15-PEC
Zeer belangrijke Eigenschappen
Outputmacht: 100W
Brede inputwaaier: 36-72Vdc
Hoge omzettingsefficiency: Tot 92%
Lijnregelgeving aan ±0.5%
Ladingsregelgeving aan ±0.5%
Vaste werkende frequentie
Isolatievoltage: 1500V
Laat (ON/OFF) controle toe
De bescherming van de outputoverbelasting
De kortsluitingbescherming van de hikwijze
Over--temperatuurbescherming
De uitsluiting van het input onder-voltage
De versiering van het outputvoltage: ±5%
Pakket: Ingekapseld
Kwartbaksteen: 2.30×1.48×0.48in
58.5×37.6×12.3mm
Productoverzicht
Deze gelijkstroom-gelijkstroom de geavanceerde macht van convertormodules gebruik
verwerking, controle en verpakkings te verstrekken technologieën
de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit
van een rijpe machtscomponent. Hoge frequentie Actieve Klem
de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en
hoog rendement.
1. Elektrische Kenmerken
De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.
1.1 absolute Maximumclassificaties
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Inputvoltage |
|
|
78 |
Vdc |
Ononderbroken, niet-in werking stelt |
|
|
75 |
Vdc |
Ononderbroken, het werken |
|
|
|
78 |
Vdc |
Werkende voorbijgaande bescherming,<100ms> |
|
Isolatievoltage |
|
|
2000 |
Vdc |
Input aan Output |
Werkende Temperatuur |
-55 |
|
100 |
℃ |
|
Opslagtemperatuur |
-65 |
|
125 |
℃ |
|
Laat aan Vin--Voltage toe |
-0.8 |
|
10 |
Vdc |
|
1.2 ingevoerde Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
De Waaier van het inputvoltage |
36 |
48 |
72 |
Vdc |
Ononderbroken |
Onder-voltageuitsluiting |
|
35.5 |
35.9 |
Vdc |
Zet Drempel aan |
32.5 |
34.0 |
|
Vdc |
Productdrempel |
|
Maximumingangsstroom |
|
3.5 |
|
A |
Volledige lading; 36Vdc input |
Efficiency |
|
92.5 |
|
% |
Figures1-4 |
Dissipatie |
|
7 |
11 |
W |
Geen lading |
Gehandicapte Ingangsstroom |
|
10 |
|
mA |
Laat lage speld toe |
Adviseer Externe Input Capacitieve weerstand |
|
100 |
|
μF |
Typische ESR 0.1-0.2W |
1.3 outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Het Vastgestelde punt van het outputvoltage |
14.85 |
15.00 |
15.15 |
Vdc |
Nominale input; Geen lading; 25℃ |
De Waaier van het outputvoltage |
14.80 |
15.03 |
15.20 |
Vdc |
|
De Waaier van de outputstroom |
0 |
|
6.7 |
A |
Behoudens het thermische derating; Figuren 5 - 8 |
Lijnverordening |
|
±0.05 |
±0.50 |
% |
Lage lijn aan hoge lijn; Volledige lading |
Ladingsverordening |
|
±0.09 |
±0.50 |
% |
Geen lading aan volledige lading; Nominale input |
Temperatuurverordening |
|
|
±0.02 |
%/°C |
Over werkende temperatuurwaaier |
Huidige Grens |
7 |
7.7 |
8.7 |
A |
Outputvoltage 95% van nominaal |
Kortsluitingstroom |
0.3 |
7.7 |
8.5 |
A |
Outputvoltage <250 mV=""> |
Rimpeling (RMS) |
|
50 |
|
mV |
Nominale input; Volledige lading; 20 MHzbandwidth; Figuur 13 |
(Peak-to-Peak) lawaai |
|
150 |
|
mV |
|
Maximumoutput GLB. |
|
|
4000 |
μF |
Nominale input; Volledige lading |
De Versiering van het outputvoltage |
|
±5 |
|
% |
Nominale input; Volledige lading; 25°C |
1.4 dynamische Reactiekenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Verandering in Outputstroom (di/dt= 0.1A/μs) |
|
440 |
|
mV |
50% tot 75% tot 50% maximum Iout; Figuur 11 |
Verandering in Outputstroom (di/dt= 2.5A/μs) |
|
520 |
|
mV |
50% tot 75% tot 50% maximum Iout; Figuur 12 |
Regelende Tijd |
|
300 |
|
μS |
Aan binnen 1% Vout nom. |
Zet Tijd aan |
|
15 |
|
Mej. |
Volledige lading; Vout=90% nom. Figuur 9 |
De Tijd van de sluitingsdaling |
|
5 |
|
Mej. |
Volledige lading; Vout=10% nom. Figuur 10 |
Het outputvoltage schiet voorbij |
|
|
|
% |
|
1.5 functionele Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Omschakelingsfrequentie |
187 |
230 |
255 |
KHz |
Verordening stadium en Isolatiestadium |
Versiering (Pin6) |
Zie deel 7.3 Voltageversiering (Pin6) |
||||
De Versiering van het outputvoltage |
|
5 |
|
% |
Versiering omhoog, Versieringsspeld aan Vout (+). |
|
5 |
|
% |
Versiering neer, Versieringsspeld aan Vout (-). |
|
Laat (ON/OFF) Controle (Pin2) toe |
Zie deel 7.1 |
||||
Laat Voltage toe Laat Bronstroom toe |
|
|
10 |
Vdc |
Laat speld het drijven toe |
|
|
0.5 |
mA |
|
|
Laat toe (AAN-UIT- Controle) Positieve Logica |
3.5 |
|
10 |
Vdc |
Hoog of op-controle, Logica die drijven |
-0.5 |
|
0.5 |
Vdc |
Van-controle, lage Logica |
|
Overbelastingsbescherming |
105 |
115 |
130 |
% |
Huidig-wijze, Impuls door Impuls Stroom Grensdrempel, (%Rated-Lading) |
Kort:sluitenbescherming |
|
|
65 |
mΩ |
Type: Niet-Sluit hikwijze, Auto-terugwinning, Drempel, Kort:sluiten Weerstand |
Over--temperatuur Bescherming |
|
105 |
|
℃ |
Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur |
|
15 |
|
℃ |
Hysterese |
1.6 isolatiekenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Isolatievoltage |
1500 |
|
|
Vdc |
Input aan Output |
1500 |
|
|
Vdc |
Input aan Basis |
|
500 |
|
|
Vdc |
Output aan Basis |
|
Isolatieweerstand |
10 |
|
|
MΩ |
Bij 500VDC om het te testen wanneer atmosferisch de druk en RECHTS zijn 90% |
Isolatiecapacitieve weerstand |
|
1000 |
|
pF |
|
2. Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Gewicht |
|
2.5(72) |
|
Oz (G) |
Ingekapseld |
(Berekende) MTBF |
1 |
|
|
MHrs |
RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta |
3. Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende Temperatuur |
-55 |
|
+100 |
℃ |
Uitgebreid, de temperatuur van basispcb |
Opslagtemperatuur |
-65 |
|
+125 |
℃ |
Omringend |
Temperatuurcoëfficiënt |
|
|
±0.02 |
%/℃ |
|
Vochtigheid |
20 |
|
95 |
%R.H. |
Relatieve Non-Condensing Vochtigheid, |
4. Normennaleving
Parameter |
Nota's |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
De Test van de naaldvlam (CEI 695-2-2) |
Test bij de volledige assemblage; Volgzame raad & plastic componenten UL94V-0 |
CEI 61000-4-2 |
|
5. Kwalificatiespecificatie
Parameter |
Nota's |
Trilling |
10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3 |
Mechanische Schok |
100g min, 2 dalingen in x en y-as, 1 daling in z-as |
Koude (in verrichting) |
Iec60068-2-1 advertentie |
Vochtige Hitte |
Iec60068-2-67 CY |
Temperatuur het Cirkelen |
-40°C aan 100°C, helling 15°C/min., 500 cycli |
Macht/het Thermische Cirkelen |
Vin = min aan maximum, volledige lading, 100 cycli |
Ontwerpmarginaal |
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105% |
Het levenstest |
95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren |
Solderability |
Iec60068-2-20 |
6. Typische Golf en Krommen
Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.
Figuur 2: De efficiency bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende luchttemperaturen van 25°C, 40°C, en 55°C (nominale Vin).
Figuur 3: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.
Figuur 4: De machtsdissipatie bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende luchttemperaturen van 25°C, 40°C, en 55°C (derating inputvoltage).
Figuur 5: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van speld 3 aan speld 1 (derating inputvoltage) stromen.
Figuur 6: Thermisch perceel van convertor bij volledige ladingsstroom (100W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht stroomt over de convertor van speld 3 aan speld 1 (derating inputvoltage).
Figuur 7: Maximumoutput macht-derating krommen versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van input aan output (nominaal inputvoltage) stromen.
Figuur 8: Thermisch perceel van convertor bij volledige ladingsstroom (100W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht stroomt over de convertor van input aan output (nominaal inputvoltage).
Figuur 9: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (20 ms/div). Pre-toegepast inputvoltage. CH 1: Vout (5V/div). CH 2: ON/OFF input (2V/div)
Figuur 10: De tijd van de sluitingsdaling bij volledige lading (20 ms/div). CH 1: Vout (5V/div). CH 2: ON/OFF input (2V/div).
Figuur 11: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en 1μF ceramische condensator. CH 1: Vout (200mV/div).
Figuur 12: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 470μF, 30 mΩ ESR tantaliumcondensator en 1μF ceramisch GLB. CH 1: Vout (200mV/div).
Figuur 13: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (50mV/div). Ladingscapacitieve weerstand: 1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.
7. Functiespecificaties
7.1 laat (ON/OFF) Controle (Speld 2) toe
De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (On/Off) functie is nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken. De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist. Een open collector (of open afvoerkanaal) schakelaar wordt geadviseerd voor de controle van de Enable speld. Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren of ver van de eenheid is. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module om het even welk van deze problemen vermijden. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin-speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van het interne ON/OFF schakelschema.
Figuur A: Diverse kringen voor het drijven van de ON/OFF speld.
Figuur B: Intern ON/OFF speldschakelschema.
7.2 teledetectie (Spelden 7 en 5)
De teledetectie staat de convertor toe om het outputvoltage op het punt van lading direct te ontdekken en compenseert zo automatisch de de distributie & het contactverliezen van de ladingsleider (Figuur C). Er is één betekenislood voor elke outputterminal, aangewezen +Sense en - Betekenis. Deze lood dragen zeer lage die stroom met de ladingslood wordt vergeleken. Intern wordt een weerstand verbonden tussen betekenisterminal en de terminal van de machtsoutput. Als de verre betekenis niet wordt gebruikt, moet de betekenislood zijn shorted aan hun respectieve outputlood (Figuur D).
De zorg moet worden genomen wanneer het maken van outputverbindingen. Als de outputterminals vóór de betekenislijnen zouden moeten losmaken, zal de volledige ladingsstroom onderaan de betekenislijnen stromen en zal de interne ontdekkende weerstanden beschadigen. Ben zeker altijd om onderaan de convertor aan te drijven alvorens om het even welke outputverbindingen te maken. Het maximumcompensatievoltage voor lijndaling is tot 0.5V.
Figuur C: Verre Betekenisverbinding.
Figuur D: De verre Betekenis wordt niet gebruikt.
7.3 voltageversiering (Speld 6)
Het outputvoltage kan naar boven of naar onder met een externe weerstand worden aangepast. Er is positieve versieringslogica en verbiedt beschikbare versieringslogica. Voor positieve logica, zal het outputvoltage stijgen wanneer een externe in orde makende weerstand tussen de Versiering en +Vout/+Sense-speld wordt verbonden. Het outputvoltage zal verminderen wanneer een externe in orde makende weerstand tussen Versiering en - vout/-Betekenis speld wordt verbonden. Een multi-turn 20KΩ versieringspot kan ook worden gebruikt om het output naar boven of naar onder voltage aan te passen (Figuur E & F).
Versiering-op |
Versieringsspeld aan +Sense |
Versieringsspeld - Betekenis |
Versiering-versla |
Maak Speld in orde - Betekenis |
Maak Speld aan +Sense in orde |
Figuur E: Positieve Versieringslogica.
Figuur F: De Verbinding van de versieringspot.
7.4 beschermingseigenschappen
·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend een de instabiliteitsprobleem van het inputsysteem vermijden, is het uitsluitingsschakelschema een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage toeneemt dat, moet het typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) alvorens de convertor zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen alvorens de convertor zal uitzetten.
·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra de impedantie van kort over de output genoeg klein is om de daling van het outputvoltage onder het gespecificeerde de Sluitingsvoltage van de Outputgelijkstroom huidig-Grens te maken, wordt de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot de kortsluitingvoorwaarde verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad.
·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module. De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats de waarde van de over--Temperatuursluiting bereikt. Het zal de convertor om toestaan opnieuw aan te zetten wanneer de temperatuur van de ontdekte plaats door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting valt.
8. Typische Toepassing en Ontwerpoverweging
8.1 typische Toepassingskring
Figuur G: Typische toepassingskring (de negatieve logicaeenheid, liet permanent toe).
8.2 het ingevoerde Filtreren
Gelijkstroom-gelijkstroom de convertors, van nature, produceren significante niveaus van zowel geleid als uitgestraald lawaai. Het geleide lawaai omvatte gemeenschappelijke wijze en differentieel wijzelawaai. Het gemeenschappelijke wijzelawaai is direct verwant met de efficiënte parasitische capacitieve weerstand tussen de van de inputleiders en chassis van de machtsmodule grond. Het differentiële wijzelawaai is over de inputleiders. Het wordt geadviseerd om één of ander niveau van EMI afschaffing aan de machtsmodule te hebben. Het geleide lawaai op de lijnen van de inputmacht kan als of verschil of gemeenschappelijk-wijzelawaaistromen voorkomen. De vereiste norm voor geleide emissies is EN55022-Klasse A (FCC Part15). (Zie Figuur H).
Figuur H: Input het Filtreren.
9. Testmethode 9.1 Outputrimpeling & Lawaaitest de output golft is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling. De fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de het lawaaiaar van de hoge frequentieomschakeling (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20 Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten. De gemakkelijkste manier die de het outputrimpeling en lawaai te meten is een het uiteinde en de grondring te gebruiken van de oscilloscoopsonde direct tegen de de outputspelden van de machtsconvertor wordt gedrukt, zoals hieronder getoond. Dit maakt de kortste mogelijke verbinding over de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt. De grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal het gemeenschappelijk-wijzelawaai aan de meting ook introduceren. De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure I. Een sondecontactdoos (Tektronix, P.N. 131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.
Figuur I: Rimpeling & Geluidsnorm Testende Middelen.
10. Fysieke Informatie
10.1 mechanisch Overzicht
Nota's:
1. Spelden 4, 8 zijn“ (1.52mm) dia 0.060. met“ (2.16mm) dia 0.085. afstand houdenschouders.
2. Alle andere spelden zijn“ (1.02mm) dia 0.040. met“ (1.65mm) dia 0.065. afstand houdenschouders.
3. Tolerantie: x.xx ±0.02 binnen. (x.x±0.5mm)
x.xxx ±0.010 binnen. (x.xx±0.25mm)
10.2 speldbenoemingen
Speld Nr. |
Naam |
Functie |
1 |
Vin (+) |
Positief inputvoltage |
2 |
Laat toe |
TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit. |
3 |
Vin (-) |
Negatief inputvoltage |
4 |
Vout (-) |
Negatief outputvoltage |
5 |
Betekenis (-) |
Negatieve verre betekenis. De betekenis (-) kan met Vout (-) worden verbonden of worden opengelaten. |
6 |
Versiering |
De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage. |
7 |
Betekenis (+) |
Positieve verre betekenis. De betekenis (+) kan met Vout (+) worden verbonden of worden opengelaten. |
8 |
Vout (+) |
Positief outputvoltage |
Contactpersoon: Miss. Angel
Tel.: 1598940345
Fax: 86-755-3697544
Zwarte Plastic 3FF Micro aan Normale SIM-Adapter, Micro 500pcs in Polybag
Standaard Plastic ABS Micro aan Normale SIM-Adapter voor Celtelefoon
Hete Verkopende Micro Sim aan Standaardsim-Adapter voor Normale Mobiel
Plastic ABS Nano SIM Adapter, IPhone 4 Nano SIM-Kaartadapter
Zwarte IPhone 5 Nano SIM-Adapter met Nano 4FF - 3FF
Unieke Nano SIM de Adapter Plastic ABS van IPhone5 Nano aan Minikaart
4FF - 3FF SIM-Adapter, Nano aan de Micro- Adapter 500pcs van Sim in Polybag
Plastic ABS 3FF Micro- SIM Adapter voor IPhone 4 of IPhone 5
Nano Plastiek 2 in 1 Combo-Micro- SIM Adapter voor IPhone 5 1.2 x 0.9cm
