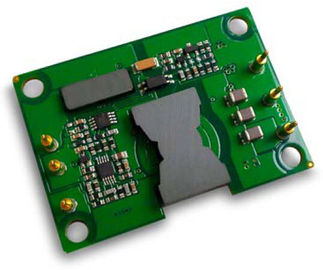

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW
Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW

Grote Afbeelding :  Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW

Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Xd40-24s5-POCW
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 1000pcs/week
Gedetailleerde productomschrijving
Hoog licht:

hoge machtsgelijkstroom gelijkstroom convertor

,

gelijkstroom-gelijkstroom convertormodule

Gelijkstroom-gelijkstroom Convertors40w Output 5V 8A xd40-24s5-POCW

Zeer belangrijke Eigenschappen

Outputmacht: 40W

Brede inputwaaier: 20-60Vdc

Hoge omzettingsefficiency: Tot 91%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Vaste werkende frequentie

Isolatievoltage: 1500V

Laat (ON/OFF) controle toe

De bescherming van het outputovervoltage

De bescherming van de outputoverbelasting

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: 8~+10%

Productoverzicht

Deze gelijkstroom-gelijkstroom de geavanceerde macht van convertormodules gebruik

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

1. Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.

1.1 absolute Maximumclassificaties

Parameter

Min

Type

Maximum

Eenheden

Nota's

Inputvoltage

65

Vdc

Ononderbroken, niet-in werking stelt

60

Vdc

Ononderbroken, het werken

65

Vdc

Werkende voorbijgaande bescherming,<100ms>

Isolatievoltage

2000

Vdc

Input aan output

Werkende Temperatuur

-55

100

Opslagtemperatuur

-55

125

Laat - Vin-Voltage toe

-2.0

10

Vdc

1.2 ingevoerde Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

de waaier van het inputvoltage

20

48

60

Vdc

Ononderbroken

Onder-voltageuitsluiting

19.0

19.5

19.9

Vdc

Zet Drempel aan

18.0

18.5

19.0

Vdc

Draai - van Drempel

Maximumingangsstroom

2.5

A

Volledige lading; 20Vdc input

Efficiency

89

%

Figuren 1-4

Dissipatie

5

W

Geen lading

Gehandicapte Ingangsstroom

5

mA

Laat lage speld toe

Adviseer Externe Input

Capacitieve weerstand

100

uF

Typische ESR 0.1-0.2W

1.3 outputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Het Vastgestelde punt van het outputvoltage

4.95

5.00

5.05

Vdc

Nominale input; Geen lading

De Waaier van het outputvoltage

4.90

5.00

5.10

Vdc

Geen lading aan maximum lading

De Waaier van de outputstroom

0

8

A

Behoudens het thermische derating, 100LFM,

Figuren 5 - 8

Lijnverordening

±0.2

±1

%

Lage lijn aan hoge lijn; volledige lading

Ladingsverordening

±0.2

±1

%

Geen lading aan volledige lading; nominale input

Temperatuurverordening

±0.002

±0.02

%/°C

Over werkende temperatuurwaaier

Huidige grens

11

A

Outputvoltage 90% van nominaal

Kortsluitingstroom

0

10

20

A

Outputvoltage <250 mV="">

Rimpeling (RMS)

15

mV

Nominale input; volledige lading; 20 Mhz

bandbreedte; Zie Figuur 13

(Peak-to-Peak) lawaai

75

mV

Maximumoutput GLB.

2200

μF

Nominale input; volledige lading

De Versiering van het outputvoltage

-8

+10

%

Nominale input; volledige lading

1.4 dynamische Reactiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Verandering in Outputstroom

(di/dt= 0.1A/us)

250

mV

50% tot 75% tot 50% maximum Iout; Figuur 11

Verandering in Outputstroom

(di/dt= 2.5A/us)

250

mV

50% tot 75% tot 50% maximum Iout; Figuur 12

Regelende Tijd

300

ons

Aan binnen 1% Vout nom.

Zet Tijd aan

5

Mej.

Volledige lading; Vout=90% nom. Figuur 9

De tijd van de sluitingsdaling

2

Mej.

Volledige lading; Vout=10% nom. Figuur 10

Het outputvoltage schiet voorbij

5

%

1.5 functionele Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Omschakelingsfrequentie

180

200

230

KHz

Verordening stadium en Isolatiestadium

Versiering (Pin6)

Zie deel 7.2 Voltageversiering (Pin6)

De Versiering van het outputvoltage

10

%

Versiering omhoog, Versieringsspeld (-) Vout.

8

%

Versiering neer, Versieringsspeld (+) Vout.

Laat (ON/OFF) Controle (Pin1) toe

Zie deel 7.1

Laat Voltage toe

Laat Bronstroom toe

15

Vdc

Laat speld het drijven toe

1

mA

Laat (ON/OFF) controle toe

Positieve Logica

1.0

15

Vdc

Hoog of op-controle, Logica die drijven

-0.5

0.3

Vdc

Van-controle, lage Logica

Overvoltagebescherming

120

%

Overbelastingsbescherming

120

%

Huidig-wijze, Impuls door Impuls Stroom

Grensdrempel, (%Rated-Lading)

Kort:sluitenbescherming

65

Type: Niet-Sluit hikwijze,

Auto-terugwinning, Drempel, Kort:sluiten

Weerstand

1.6 isolatiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Isolatievoltage

1500

Vdc

Input aan Output

Isolatieweerstand

10

Bij 500VDC om het te testen wanneer atmosferisch

de druk en RECHTS zijn 90%

Isolatiecapacitieve weerstand

1000

pF

2. Algemene Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Gewicht

0.88(25)

Oz (G)

Open Kader

(Berekende) MTBF

1

MHrs1

RT-nwt-000332; 80% lading, 300LFM,

40℃ Ta

3. Milieukenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkende Temperatuur

-55

+100

Uitgebreid, de temperatuur van basispcb

Opslagtemperatuur

-55

+125

Omringend

Temperatuurcoëfficiënt

±0.02

%/℃

Vochtigheid

20

95

%R.H.

Relatieve Vochtigheid die, niet - condenseren

4. Normennaleving

Parameter

Nota's

UL/cUL60950

EN60950

GB4943

De Test van de naaldvlam (CEI 695-2-2)

test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0

CEI 61000-4-2

5. Kwalificatiespecificatie

Parameter

Nota's

Trilling

10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3

Mechanische Schok

100g min, 2 dalingen in x en y-as, 1 daling in z-as

Koude (in verrichting)

Iec60068-2-1 advertentie

Vochtige hitte

Iec60068-2-67 CY

Temperatuur het Cirkelen

-40°C aan 100°C, helling 15°C/min., 500 cycli

Macht/het Thermische Cirkelen

Vin = min aan maximum, volledige lading, 100 cycli

Ontwerpmarginaal

Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%

Het levenstest

95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren

Solderability

Iec60068-2-20

6. Typische Golf en Krommen

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 0Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 1

Figuur 1: Efficiency bij nominaal outputvoltage versus lading
stroom voor minimum, nominaal, en maximuminputvoltage
bij 25°C.

Figuur 2: Efficiency bij nominale outputvoltage en 60%
geschatte macht versus luchtstroomtarief voor omringende luchttemperaturen van
25°C, 40°C, en 55°C (nominaal inputvoltage).

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 2Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 3

Figuur 3: Machtsdissipatie bij nominaal outputvoltage versus
ladingsstroom voor minimum, nominale, en maximuminput
voltage bij 25°C.

Figuur 4: Machtsdissipatie bij nominaal outputvoltage en
60% schatte macht versus luchtstroomtarief voor omringende lucht
temperaturen van 25°C, 40°C, en 55°C (nominale input
voltage).

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 4Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 5

Figuur 5: De maximum derating krommen van de outputmacht versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door
400 LFM met lucht die van speld 1 aan speld 3 stromen (nominale input
voltage).

Figuur 6: Thermisch perceel van convertor bij de stroom van de 8 ampèrelading
(40W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht is
het stromen over de convertor van speld 1 aan nominale speld 3 (
inputvoltage).

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 6Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 7

Figuur 7: Maximumoutput macht-derating krommen versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door
Stromen 400 LFM met lucht die van input aan nominale output (
inputvoltage).

Figuur 8: Thermisch perceel van convertor bij de stroom van de 8 ampèrelading
(40W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht is
het stromen over de convertor van input aan nominale output (
inputvoltage).

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 8Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 9

Figuur 9: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (2
ms/div). Pre-toegepast inputvoltage. CH 1: Vout (2V/div). CH
2: ON/OFF input (200mV/div)

Figuur 10: De tijd van de sluitingsdaling bij volledige lading (2 ms/div).
CH 1: Vout (2V/div)
CH 2: ON/OFF input (200m V/div)

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 10Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 11

Figuur 11: De reactie van het outputvoltage op stap-verandering in lading
huidig (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading
GLB: 10μF, het tantaliumcondensator van 100 mw ESR en 0.1uF
ceramische condensator. CH 1: Vout (200mV/div).

Figuur 12: De reactie van het outputvoltage op stap-verandering in lading
stroom (50%-75%-50% van (maximum) Iout: dI/dt = 0.5A/μs). Lading
GLB: 10μF, het tantaliumcondensator van 30 mw ESR en 0.1uF
ceramisch GLB. CH 1: Vout (200mV/div).

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 12

Figuur 13: De rimpeling van het outputvoltage bij nominaal inputvoltage
en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand: 1μF
ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte:
20 Mhz. Zie Figuur 13 & deel zevende.

7. Functiespecificaties
7.1 laat (ON/OFF) Controle (Speld 1) toe
De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (ON/OFF) functie is
nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken.
De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist. Open
collector (of open afvoerkanaal) de schakelaar wordt geadviseerd voor de controle van de Enable speld.
Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren is of
ver van de eenheid. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module
vermijd om het even welk van deze problemen. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin
speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van
het interne ON/OFF schakelschema.

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 13Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 14

Figuur A: Diverse kringen voor het drijven van de ON/OFF speld.

Figuur B: Intern ON/OFF speldschakelschema

7.2 voltageversiering (Speld 6)
Het outputvoltage kan naar boven of naar onder met een externe weerstand worden aangepast. Het outputvoltage zal wanneer stijgen
de externe in orde makende weerstand wordt verbonden tussen de Versiering en Com-speld. Het outputvoltage zal wanneer verminderen
de externe in orde makende weerstand wordt verbonden tussen Versiering de speld en van Vout (+). (Figuur C).

Outputversiering

Versiering-op

Versieringsspeld aan Com

Versiering-versla

Maak Speld aan Vout (+) in orde

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 15

Figuur C: Output-voltage Versierings externe kring

7.3 beschermingseigenschappen
·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend vermijden
een de instabiliteitsprobleem van het inputsysteem, het uitsluitingsschakelschema is een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage is
het toenemen, het moet typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) vóór de convertor
zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen
alvorens de convertor zal uitzetten.
·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra
de impedantie van kort over de output is klein genoeg om de daling van het outputvoltage onder de gespecificeerde Output te maken
Gelijkstroom-het Voltage van de huidig-Grenssluiting, de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot
de kortsluitingvoorwaarde wordt verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad.
·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module.
De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats bereikt
de waarde van de over--Temperatuursluiting. Het zal de convertor om opnieuw toestaan aan te zetten wanneer de temperatuur van ontdekt
plaatsdalingen door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting.
8. Typische Toepassing en Ontwerpoverweging
8.1 typische toepassingskring

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 16

Figuur D: Typische toepassingskring (de negatieve logicaeenheid, liet permanent toe).

8.2 het ingevoerde Filtreren

Gelijkstroom-gelijkstroom de convertors, van nature, produceren significant
niveaus van zowel geleid als uitgestraald lawaai.
het geleide lawaai omvatte gemeenschappelijk wijze en verschil
wijzelawaai. Het gemeenschappelijke wijzelawaai is direct verwant
aan de efficiënte parasitische capacitieve weerstand tussen de macht
de leiders en de chassisgrond van de moduleinput.
het differentiële wijzelawaai is over de inputleiders. Het is
geadviseerd om te hebben één of ander niveau van EMI afschaffing aan
de machtsmodule.
Het geleide lawaai op de lijnen van de inputmacht kan voorkomen
als of verschil of gemeenschappelijk-wijzelawaaistromen.
de vereiste norm voor geleide emissies is EN55022
Klasse A (FCC Part15). (Zie Figuur E)

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 17

9. Test Methode
9.1 outputrimpeling & Lawaaitest:
De outputrimpeling is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling.
de fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de hoge frequentieomschakeling
de lawaaiaar (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20
Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten.
De gemakkelijkste manier om de het outputrimpeling en lawaai te meten is een het uiteinde en de grond gedrukte ring van de oscilloscoopsonde te gebruiken
direct tegen de de outputspelden van de machtsconvertor, zoals hieronder getoond. Dit maakt overdwars de kortste mogelijke verbinding
de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt.
de grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal introduceren
gemeenschappelijk-wijzelawaai aan de meting ook.
De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure F. Een sondecontactdoos (Tektronix, P.N.
131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 18

Figuur F: Rimpeling & Geluidsnorm Testende Middelen.

10. Fysieke Informatie
10.1 mechanisch Overzicht

Brede inputwaaier 20 - 60V gelijkstroom-gelijkstroom-Convertors40w Output 5V 8A xd40-24s5-POCW 19

Nota's:
1. Alle spelden zijn“ (1.02mm) dia 0.040. met 0.09“ (2.2mm) dia. afstand houdenschouders.
2. Tolerantie: x.xx ±0.02 binnen. (x.x ±0.5mm)
x.xxx ±0.010 binnen. (x.xx ±0.25mm)

10.2 speldbenoemingen

Speld Nr.

Naam

Functie

1

Laat toe

TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.

2

Vin (-)

Negatief inputvoltage

3

Vin (+)

Positief inputvoltage

4

Vout (+)

Positief outputvoltage

5

Com

Grond

6

Versiering

De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.

Contactgegevens
Shenzhen YONP Power Co.,Ltd

Direct Stuur uw aanvraag naar ons (0 / 3000)
