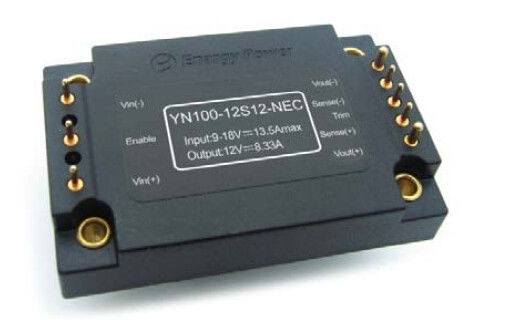

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC

  • Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC
Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC
Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Yn100-12s12-NEC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 1000pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

De geïsoleerde Convertor van Gelijkstroom Gelijkstroom

,

hoge machtsgelijkstroom gelijkstroom convertor

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC

Zeer belangrijke Eigenschappen

Outputmacht: 100W

Brede inputwaaier: 9-18Vdc

Hoge omzettingsefficiency: Tot 92%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Isolatievoltage: 1500V

Laat (ON/OFF) controle toe

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: ±8% Vout

Productoverzicht

Deze gelijkstroom-gelijkstroom de geavanceerde macht van convertormodules gebruik

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

  1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter Min Type Maximum Eenheden Nota's
Inputvoltage 24 Vdc Ononderbroken, niet-in werking stelt
20 Vdc Ononderbroken, het werken
24 Vdc Werkende voorbijgaande bescherming,<100ms>
Isolatievoltage 2000 Vdc Input aan Output
Werkende Temperatuur -40 100 Gezien PCB-Temperatuur
Opslagtemperatuur -55 105
Laat - Vin-Voltage toe -0.5 5 Vdc

1.2 ingevoerde Kenmerken

Parameter Min Type Maximum Eenheden Nota's
De Waaier van het inputvoltage 9 12 18 Vdc
Onder-voltageuitsluiting 8 8.9 Vdc Terugwinningspunt
7.5 8 Vdc Bescherm punt
Maximumingangsstroom 13.5 A Vin min, Output volledige lading
Efficiency 91 % Geschatte input; Geschatte lading
Dissipatie, reserve 7 11 W Geen Lading

1.3 outputkenmerken

Parameter Min Type Maximum Eenheden Nota's
Het Vastgestelde punt van het outputvoltage 11.88 12.00 12.12 Vdc Geschat inputvoltage, Geen lading
De Waaier van het outputvoltage 11.88 12.00 12.24 Vdc Geschat inputvoltage, lading
De Waaier van de outputstroom 0 8.33 A
Lijnverordening ±0.5 ±1 %
Ladingsverordening ±0.5 ±1 %
Huidige Grens 8.7 10 10.9 A Outputvoltage 95% van nominaal
Kortsluitingstroom 10 A
Rimpeling (RMS) 80 mV Nominale input; volledige lading; 20 Mhz-bandbreedte.
(Peak-to-Peak) lawaai 120 mV

Capacitieve lading van

themachine

4000 μF

1.4 dynamische Reactiekenmerken

Parameter Min Type Maximum Eenheden Nota's
Verandering in Outputstroom 400 mV 50% tot 75% tot 50% maximum Iout; (di/dt= 0.1A/µs)
480 mV 50% tot 75% tot 50% maximum Iout; (di/dt= 2.5A/µs)
Dynamische terugwinningstijd 300 μS
Zet Tijd aan 15 Mej. Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij 5 Mej.

1.5 functionele Kenmerken

Parameter Min Type Maximum Eenheden Nota's
Omschakelingsfrequentie 200 230 260 KHz
Outputversiering 8 % Vout Versiering omhoog
8 Versiering omhoog Versiering 0 8 0 neer
Laat Stroom toe 5 mA
Laat toe (ON/OFF) -0.5 0.5 Vdc Hoog of op-controle, Logica die drijven
3.5 10 Vdc Van-controle, lage Logica
Overbelastingsbescherming 110 120 130 % Huidige wijze, Impulsstroom (100% rared lading)
Over- Temperatuurbescherming 105 Bescherm punt, gezien PCB-Temperatuur
90 Terugwinningspunt

1.6 isolatiekenmerken

Parameter Min Type Maximum Eenheden Nota's
Isolatievoltage 1500 Vdc Input aan Output
1500 Vdc Input aan Basis
500 Vdc Output aan Basis
Isolatieweerstand 100 MΩ Output aan BaseAt 500Vdc om het te testen wanneer de luchtdruk en RECHTS 90% zijn
Isolatiecapacitieve weerstand 1000 pF

2. Algemene Kenmerken

Parameter Min Type Maximum Eenheden Nota's
Gewicht 2.5(72) Oz (G)
(Berekende) MTBF 1 MHrs RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter Min Type Maximum Eenheden Nota's
Werkende Temperatuur -40 100 de temperatuur van basispcb
Opslagtemperatuur -55 105 Omringend
Temperatuurcoëfficiënt ±0.02 %/℃
Vochtigheid 20 95 %R.H. Relatieve Vochtigheid die, niet - condenseren

4. Normennaleving

Parameter Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
GB4943
CEI 61000-4-2

5. Typische Golf en Krommen

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 0Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 1

Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.

Figuur 2: De efficiency bij nominale outputvoltage en 60% schatte macht versus luchtstroomtarief voor omringende luchttemperaturen van 25°C, 40°C, en 55°C (nominaal inputvoltage).

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 2Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 3

Figuur 3: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 400 LFM met lucht die van speld 3 aan speld 1 (nominaal inputvoltage) stromen.

Figuur 4: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand: 0.1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 4Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 5

Figuur 5: Thermisch perceel van convertor bij volledige ladingsstroom (100W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht stroomt over de convertor van speld 3 aan speld 1 (nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige ladingsstroom (100W) met 25°C-lucht die naar rato van 200 LFM stromen. De lucht stroomt over de convertor van input aan output (nominaal inputvoltage).

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 6Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 7

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (200ms/div). Pre-toegepast inputvoltage. Ch1: Vout (10V/div); Ch2: ON/OFF Input (5V/div)

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (40 ms/div). Ch1: Vout (10V/div); Ch2: ON/OFF Input (5V/div)

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 8Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 9

Figuur 9: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en de ceramische condensator van 0.1μF. Ch1: Vout (200mV/div).

Figuur 10: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 10μF, het tantaliumcondensator en 0.1μF ceramisch GLB van 100 mw ESR. Ch1: Vout (200mV/div).

6. Fysieke Informatie

6.1 mechanisch Overzicht

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-12s12-NEC 10

Nota's:

1. Spelden 6, 10 zijn 1.52mm dia. met 2.16mm dia.

2. Tolerantie: x.x ±0.5mm.x.xx ±0.25mm

6.2 speldbenoemingen

Speld Nr. Naam Functie
1 Vin (+) Positief inputvoltage
2 NU NU
3 Laat toe TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
4 NU NU
5 Vin (-) Negatief inputvoltage
6 Vout (-) Negatief outputvoltage
7 Betekenis (-) Negatieve verre betekenis. De betekenis (-) kan met Vout (-) worden verbonden of worden opengelaten.
8 Versiering De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
9 Betekenis (+) Positieve verre betekenis. De betekenis (+) kan met Vout (+) worden verbonden of worden opengelaten.
10 Vout (+) Positief outputvoltage
