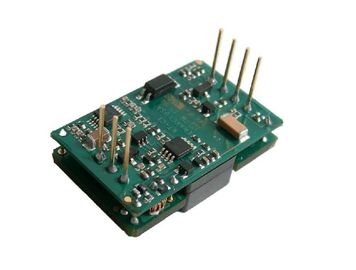

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor

  • 13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor
13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor
Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Mt13-24s12-POC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 1000pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

De geïsoleerde Convertor van Gelijkstroom Gelijkstroom

,

hoge machtsgelijkstroom gelijkstroom convertor

Gelijkstroom-gelijkstroom Convertors13w Output 12V mt13-24s12-POC

Zeer belangrijke Eigenschappen

Outputmacht: 13W

Brede inputwaaier: 18-36Vdc

Hoge omzettingsefficiency: 88%

Lijnregelgeving aan ±0.5%

Ladingsregelgeving aan ±0.5%

Isolatievoltage: 1,500V

Laat (ON/OFF) controle toe

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage -5~+ 10% Vout

Productoverzicht

Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter Min Type Maximum Eenheden Nota's
Inputvoltage 45 Vdc Ononderbroken, niet-in werking stelt
36 Vdc Ononderbroken, het werken
45 Vdc Werkende voorbijgaande bescherming,<100ms>
Isolatievoltage 2000 Vdc Input aan output
Werkende Temperatuur -40 100 Gezien PCB-Temperatuur
Opslagtemperatuur -55 105
Laat aan Vin--Voltage toe -0.3 10 Vdc

1.2 ingevoerde Kenmerken

Parameter Min Type Maximum Eenheden Nota's
De Waaier van het inputvoltage 18 24 36 Vdc
Onder-voltageuitsluiting 17 17.5 Vdc Terugwinningspunt
16 16.5 Vdc Bescherm punt
Maximumingangsstroom 0.9 A Input Vin min, Output volledige lading
Efficiency 88 % Geschatte Input; Geschatte Lading
Dissipatie, reserve 0.3 W Geen Lading

1.3 outputkenmerken

Parameter Min Type Maximum Eenheden Nota's
Het Vastgestelde Punt van het outputvoltage 11.85 12.00 12.15 Vdc Nominale input. Geen Lading
De Waaier van het outputvoltage 11.75 12.00 12.25 Vdc
De Waaier van de outputstroom 0.01 1.10 A
Lijnverordening ±0.02 ±0.50 %
Ladingsverordening ±0.50 ±0.50 %
Huidige Grens 1.15 1.4 1.7 A Outputvoltage 95% van nominaal
Kortsluitingstroom 1 3 A
Rimpeling (RMS) 25 mV Nominale input; volledige lading; 20 Mhz-bandbreedte.
(Peak-to-Peak) lawaai 80 mV
Maximumoutput GLB 3000 μF

1.4 dynamische Reactiekenmerken

Parameter Min Type Maximum Eenheden Nota's
Verandering in Outputstroom 100 mV

±Vout

50% tot 75% tot 50% maximum Iout;

(di/dt=0.1A/μs).

100 mV

±Vout

50% tot 75% tot 50% maximum Iout;

(di/dt= 0.3A/μs).

Dynamische terugwinningstijd 200 µS
Zet Tijd aan 2 Mej. Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij 2 %

1.5 functionele Kenmerken

Parameter Min Type Maximum Eenheden Nota's
Omschakelingsfrequentie 180 200 250 KHz
De Versiering van het outputvoltage 10 % Vout Versiering omhoog
5 Versiering neer
Laat Voltage toe 0.5 mA

Laat (ON/OFF) Controle toe

Positieve Logica

2.5 10 Vdc Hoog of op-controle, Logica die drijven
0 1.5 Vdc Van-controle, lage Logica
Overbelastingsbescherming 105 130 150 % Huidige wijze, Pulsecurrent (100% raredload)
Kort:sluitenbescherming 65 mΩ Hikwijze, sinds de terugwinning
Over--temperatuurbescherming 105 Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur
90 Terugwinningspunt

1.6 isolatiekenmerken

Parameter Min Type Maximum Eenheden Nota's
Isolatievoltage 1500 Vdc Input aan Output
1500 Vdc In aan basis
500 Vdc Uit aan basis
Isolatieweerstand 10 MΩ Bij 500VDC om het te testen wanneer atmosphericpressure en RECHTS 90% zijn
Isolatiecapacitieve weerstand 1000 pF

2. Algemene Kenmerken

Parameter Min Type Maximum Eenheden Nota's
Gewicht 10 Oz (G)
(Berekende) MTBF 1 MHrs RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter Min Type Maximum Eenheden Nota's
Werkende Temperatuur -40 100 De temperatuur van basispcb
Opslagtemperatuur -55 105 Omgevingstemperatuur
Temperatuurcoëfficiënt ±0.02 %/℃
Vochtigheid 20 95 %R.H.

4. Normennaleving

Parameter Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. Typische Golf en Krommen

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 013W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 1

Figuur 1: Efficiency bij de nominale stroom van het outputvoltage vs.load voor minimum, nominaal, en maximuminput voltage bij 25°C.

Figuur 2: De efficiency bij nominaal outputvoltage and60% schatte macht versus luchtstroomtarief voor omringende airtemperatures van 25°C.

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 2 13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 3

Figuur 3: De maximumtemperatuur van de de krommenvs.ambient lucht van de outputmacht derating voor luchtstroomtarieven van 0 LFM through400 LFM met lucht die van speld 1 aan speld 3 (nominalinput voltage) stromen.

Figuur 4: De rimpeling van het outputvoltage bij nominale inputvoltage en geschatte ladingsstroom (20 mV/div). Loadcapacitance: 0.1μF ceramische condensator en 10μFtantalum condensator. Bandbreedte: 20 Mhz.

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 4

Figuur 5: De omgevingstemperatuur is 25 ℃, loadcarried door de lading (macht 13W), de thermalimaging kaart.

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 513W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 6

Figuur 6: Zet tijdelijke werkkracht bij volledige lading (resistiveload) aan (100 ms/div). Pre-toegepast inputvoltage. Ch1: Vout (5V/div); Ch2: ON/OFF Input (5V/div)

Figuur 7: De tijd van de sluitingsdaling bij volledige lading (2ms/div). Ch1: Vout (5V/div); Ch2: ON/OFF Input (5V/div)

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 713W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 8

Figuur 8: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout; dI/dt =0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalumcapacitor en 1μF ceramische condensator. Ch1: Vout (200mV/div)

Figuur 9: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout: dI/dt =0.3A/μs). Lading GLB: 1μF, tantalumcapacitor van 100mΩ ESR en 1μF ceramisch GLB. Ch1: Vout (200mV/div)

6. Fysieke Informatie

6.1 mechanisch Overzicht

13W lage de moduleoutput 12V mt13-24s12-POC van de machtsgelijkstroom gelijkstroom convertor 9

Nota's:

1. Alle andere spelden zijn 0.6mm dia

2. Pin4 en Pin6 is parallelle verbinding. De gebruiker kon de functie Vout (+) bereiken of één van beide speld twee orboth verbind.

3. Tolerantie: x.xx±0.02 binnen. (x.x±0.5mm) .x.xxx±0.010 binnen. (x.xx±0.25mm)

6.2 speldbenoemingen

Speld Nr. Naam Functie
1 Vin (-) Negatief Inputvoltage
2 Laat toe TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
3 Vin (+) Positief Inputvoltage
4 Vout (+) Positief Outputvoltage
5 Vout (-) Negatief Outputvoltage
6 Vout (+) Positief Outputvoltage
7 Versiering De Versiering van het outputvoltage
