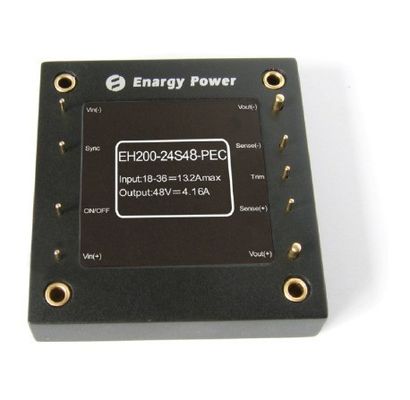

Output 48V 13.2A eh200-24s48-PEC van de douane de Militaire Voeding 200W

Militaire Voeding200w Output 48V eh200-24s48-PEC

Zeer belangrijke Eigenschappen

Brede inputwaaier: 18-36 V

Outputmacht: 200W

Hoge omzettingsefficiency: 94%

Lijnregelgeving: ±0.5%

Ladingsregelgeving: ±0.5%

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: 8% Vout

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

Laat (On/Off) Controle toe

Isolatievoltage: 1500Vdc

Productoverzicht

Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			45	Vdc	Ononderbroken, niet-in werking stelt
			40	Vdc	Ononderbroken, het werken
			45	Vdc	Impulsvoltage,<100ms>
Isolatievoltage			2000	Vdc	Input aan Output
Werkende Temperatuur	-40		100	℃	Gezien PCB-Temperatuur
Opslagtemperatuur	-55		105	℃
Laat – Vin-Voltage toe	-0.5		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De waaier van het inputvoltage	18	24	36	Vdc
Onder-voltageuitsluiting		17.5	17.9	Vdc	Terugwinningspunt
	15.5	16.5		Vdc	Bescherm punt
Maximumingangsstroom			13.2	A	Vin min, output volledige lading
Efficiency		93		%	Geschatte input; geschatte lading
Dissipatie, reserve		15	20	W	Minimumlading Iout=0.2A

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde punt van het outputvoltage	47.52	48.00	48.48	Vdc	Nominale input; Geen lading
De Waaier van het outputvoltage	47.52	48.00	48.48	Vdc	Nominale input; lading
De Waaier van de outputstroom	0		4.16	A
Lijnverordening			±0.5	%
Ladingsverordening			±0.5	%
Huidige Grens	4.3	4.9	5.8	A	Outputvoltage 95% van nominaal
Kortsluitingstroom			5	A
Rimpeling (RMS)		150		mV	Nominale input; volledige lading; 20 Mhz bandbreedte.
(Peak-to-Peak) lawaai		240		mV

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		1		V	50% tot 75% tot 50% maximum Iout; (di/dt= 0.1A/μs).
		1.2		V	50% tot 75% tot 50% maximum Iout; (di/dt= 2.5A/μs).
Dynamische terugwinningstijd		300		μS
Zet Tijd aan		50		Mej.	Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	187	230	255	KHz
Outputversiering		8		% Vout	Versiering omhoog
		8			Versiering neer
Laat SPELDstroom toe			0.5	mA
Laat toe (ON/OFF)	2.5		10	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.5	Vdc	Van-controle, lage Logica
Overbelastingsbescherming	110	120	140	%	Huidige wijze, Impulsstroom (100% schatte lading)
Over--temperatuurbescherming		105		℃	Bescherm punt
		90		℃	Terugwinningspunt

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	Input aan basis
	1500			Vdc	Output aan basis
Isolatieweerstand	100			MΩ	Bij 500Vdc om het te testen wanneer de luchtdruk en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		118		Oz (G)
MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-40		100	℃	De temperatuur van basispcb
Opslagtemperatuur	-55		105	℃	De temperatuur van basispcb
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.

4. Normennaleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
GB4943
CEI 61000-4-2

5. Typische Golf en Krommen

Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.

Figuur 2: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximum

inputvoltage bij 25°C.

Figuur 3: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM

door 400 LFM met lucht die van speld 3 aan speld 1 (nominaal inputvoltage) stromen.

Figuur 4: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom. Ladingscapacitieve weerstand: 0.1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.

Figuur 5: Thermisch perceel van convertor bij volledige ladingsstroom (200W) met 25°C-lucht die naar rato van 200 stromen

LFM. De lucht stroomt over de convertor van speld 3 aan speld 1 (nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige ladingsstroom (200W) met 25°C-lucht die naar rato van 200 stromen

LFM. De lucht stroomt over de convertor van input aan output (nominaal inputvoltage).

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (200 ms/div). Pre-toegepast inputvoltage.

Ch1: Vout (50V/div); Ch2: ON/OFF Input (5V/div))

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (200 ms/div). Ch1: Vout (50V/div); Ch2: ON/OFF Input (5V/div)

Figuur 9: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt =

0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en de ceramische condensator van 0.1μF. CH 1: Vout

(1mV/div).

Figuur 10: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en 0.1μF ceramisch GLB. CH 1: Vout (1mV/div).

6. Fysieke Informatie

6.1 mechanisch Overzicht

Nota's:

1. Spelden 5, (3.81mm) dia 9.

2. Andere spelden (2.00mm) dia.

3. Tolerantie: x.x ±0.5mm, x.xx ±0.25mm.

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Vin (+)	Positief inputvoltage
2	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
3	Synchronisatie	Synchronisatieuiteinde
4	Vin (-)	Negatief inputvoltage
5	Vout (-)	Negatief outputvoltage
6	Betekenis (-)	Ver compenseer (-)
7	Versiering	De versiering van het outputvoltage
8	Betekenis (+)	Positief outputvoltage
9	Vout (+)	Positief outputvoltage
