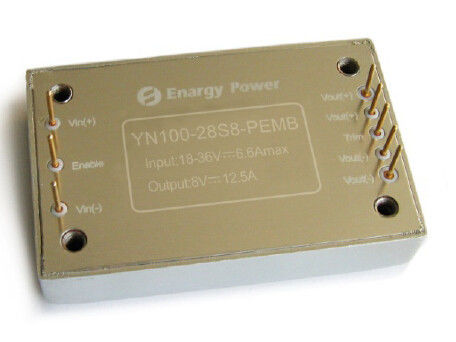

100 van de de baksteen gelijkstroom-gelijkstroom convertor van het wattskwart de Output 28V yn100-28s28-PEMB

Gelijkstroom-gelijkstroom Convertors100w Output 28V yn100-28s28-PEMB

Zeer belangrijke Eigenschappen

Outputmacht: 100W

Brede inputwaaier: 18-36Vdc

Hoge omzettingsefficiency: Tot 91%

Lijnregelgeving aan ±1.0%

Ladingsregelgeving aan ±1.0%

Vaste werkende frequentie

Isolatievoltage: 1500V

Laat (ON/OFF) controle toe

De bescherming van de outputoverbelasting

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: ±8% Vout

Pakket: Open Kader

Kwartbaksteen: 2.32×1.49×0.45in

59×38×11.5mm

Productoverzicht

Deze gelijkstroom-gelijkstroom de geavanceerde macht van convertormodules gebruik

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

De Inleiding van het product

De YN-reeks is onafhankelijk geregelde één enkele outputconvertor die de grootte van het de baksteenpakket van het de industrie standaardkwart gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning die bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat

met highyieldoppervlakte zet technologie op, resulterend in een betrouwbaarder product.

1. Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing,

tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens

het testen bij Ta=25oC behalve speciale definitie.

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			45	Vdc	Ononderbroken, niet-in werking stelt
			40	Vdc	Ononderbroken, het werken
			45	Vdc
Isolatievoltage			2000	Vdc	Werkende voorbijgaande bescherming,<100ms>
Werkende Temperatuur	-55		100	℃	Input aan Output
Opslagtemperatuur	-65		115	℃
Laat aan Vin--Voltage toe	-0.5		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het inputvoltage	18	28	36	Vdc	Ononderbroken
Onder-voltageuitsluiting		17.5	17.9	Vdc	Zet Drempel aan
	15.5	16.5		Vdc	Productdrempel
Maximumingangsstroom			6.6	A	Load=100W; 18Vdc input
Efficiency		90		%	Figuren 1-2
Gehandicapte Ingangsstroom		10		mA	Laat lage speld toe
Adviseer Externe Input Capacitieve weerstand		100		μF	Typische ESR ≤0.1-0.2W

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het outputvoltage	7.92	8.00	8.08	Vdc	Nominale input; load=1A; 25℃
De Waaier van de outputstroom	0		12.5	A	18Vdc-36Vdc input,
Huidige grens	105		130	%	Outputvoltage 90% van nominaal
Lijnverordening		0.5	±1.0	%	Lage lijn aan hoge lijn; volledige lading
Ladingsverordening		0.5	±1.0	%	Geen lading aan volledige lading; nominale input
Temperatuurverordening		±0.005	±0.02	%/°C	Over werkende temperatuurwaaier
Kortsluitingstroom	1		13	A	Outputvoltage <800 mV="">
Rimpeling (RMS)		50		mV	Nominale input; volledige lading; 20 Mhz-bandbreedte; Figuur 7
(Peak-to-Peak) lawaai		80		mV
Maximumoutput GLB.			7000	μF	Nominale input; load=1A
De Versiering van het outputvoltage		±8		%	Nominale input; volledige lading; 25°C

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom (di/dt= 0.1A/μs)		360		mV	50% tot 75% tot 50% maximum Iout; Figuur 5
Verandering in Outputstroom (di/dt= 2.5A/μs)		400		mV	50% tot 75% tot 50% maximum Iout; Figuur 6
Regelende Tijd		300		μS	Aan binnen 1% Vout nom.
Zet Tijd aan		25		Mej.	Volledige lading; Vout=90% nom. Figuur 3
De Tijd van de sluitingsdaling		5		Mej.	Volledige lading; Vout=10% nom. Figuur 4
Het outputvoltage schiet voorbij			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	185	230	255	KHz	Verordening stadium en Isolatiestadium
Laat (ON/OFF) Controle (Pin2) toe					Zie deel 7.1
Laat Voltage toe toelaten Bronstroom		230	10	Vdc	Laat speld het drijven toe
			0.5	mA
Laat (AAN-UIT- Controle) Positieve Logica toe	3.5		10	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.5	Vdc	Van-controle, lage Logica
Kort:sluitenbescherming			65	mΩ	Type: Hikwijze, niet-Sluit, auto-Terugwinning, Drempel, Kort:sluitenweerstand
Over--temperatuurbescherming		105		℃	Type: Niet-sluit, auto-Terugwinning; Drempel, Gevaltemperatuur
		15		℃	Hysterese

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	Input aan Basis
	500			Vdc	Output aan Basis
Isolatieweerstand	100			MΩ	Bij 500Vdc om het te testen wanneer de luchtdruk en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		2.4(75)		Oz (G)	Ingekapseld
Pakkettypes					Potting Thermisch Plastiek; Hermetisch niets
(Berekende) MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-55		+100	℃	Uitgebreid, de temperatuur van de basiskorst
Opslagtemperatuur	-65		+115	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.	Relatieve Vochtigheid die, niet - condenseren

4. Normennaleving

Parameter	Nota's
UL/cUL60950
EN60950
GB4943
De Test van de naaldvlam (CEI 695-2-2)	Test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0
CEI 61000-4-2

5. Kwalificatiespecificatie

Parameter	Nota's
Trilling	10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3
Mechanische Schok	100g min, 2 dalingen in x en y-as, 1 daling in z-as
Koude (in verrichting)	Iec60068-2-1 advertentie
Vochtige Hitte	Iec60068-2-67 CY
Temperatuur het Cirkelen	-40°C aan 100°C, helling 15°C/min., 500 cycli
Macht/het Thermische Cirkelen	Vin = min aan maximum, volledige lading, 100 cycli
Ontwerpmarginaal	Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%
Het levenstest	95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren
Solderability	Iec60068-2-20

6. Typische Golf en Krommen

Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.

Figuur 2: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij 25°C.

Figuur 3: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (200 ms/div). Pre-toegepast inputvoltage. CH 1: Vout (10V/div). CH 2: ON/OFF input (5V/div)

Figuur 4: De tijd van de sluitingsdaling bij volledige lading (100 ms/div). CH 1: Vout (10V/div). CH 2: ON/OFF input (5V/div).

Figuur 5: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, het tantaliumcondensator van ≤100 mΩ ESR and0. 1μF ceramische condensator. CH 1: Vout (500mV/div).

Figuur 6: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 10μF, het tantaliumcondensator en 0.1μF ceramisch GLB van ≤100 mΩ ESR. CH 1: Vout (500mV/div).

Figuur 7: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (50mV/div). Ladingscapacitieve weerstand: 0.1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.

7. Functiespecificaties

7.1 laat (ON/OFF) Controle (Speld 2) toe

De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (ON/OFF) functie is nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken. De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist. Een open collector (of open afvoerkanaal) schakelaar wordt geadviseerd voor de controle van de Enable speld. Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren of ver van de eenheid is. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module om het even welk van deze problemen vermijden. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin-speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van het interne ON/OFF schakelschema.

Figuur A: Diverse kringen voor het drijven van de ON/OFF speld.

Figuur B: Intern ON/OFF speldschakelschema.

7.2 teledetectie (Spelden 7 en 5)

De teledetectie staat de convertor toe om het outputvoltage op het punt van lading direct te ontdekken en compenseert zo automatisch de de distributie & het contactverliezen van de ladingsleider (Figuur C). Er is één betekenislood voor elke outputterminal, aangewezen +Sense en - Betekenis. Deze lood dragen zeer lage die stroom met de ladingslood wordt vergeleken. Intern wordt een weerstand verbonden tussen betekenisterminal en de terminal van de machtsoutput. Als de verre betekenis niet wordt gebruikt, moet de betekenislood zijn shorted aan hun respectieve outputlood (Figuur D). De zorg moet worden genomen wanneer het maken van outputverbindingen. Als de outputterminals vóór de betekenislijnen zouden moeten losmaken, zal de volledige ladingsstroom onderaan de betekenislijnen stromen en zal de interne ontdekkende weerstanden beschadigen. Ben zeker altijd om onderaan de convertor aan te drijven alvorens om het even welke outputverbindingen te maken. Het maximumcompensatievoltage voor lijndaling is tot 0.5V.

Figuur C: Verre Betekenisverbinding.

Figuur D: De verre Betekenis wordt niet gebruikt.

7.3 beschermingseigenschappen

·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend een de instabiliteitsprobleem van het inputsysteem vermijden, is het uitsluitingsschakelschema een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage toeneemt dat, moet het typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) alvorens de convertor zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen alvorens de convertor zal uitzetten. ·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra de impedantie van kort over de output genoeg klein is om de daling van het outputvoltage onder het gespecificeerde de Sluitingsvoltage van de Outputgelijkstroom huidig-Grens te maken, wordt de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot de kortsluitingvoorwaarde verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad. ·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module. De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats de waarde van de over--Temperatuursluiting bereikt. Het zal de convertor om toestaan opnieuw aan te zetten wanneer de temperatuur van de ontdekte plaats door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting valt.

8. Typische Toepassing en Ontwerpoverweging

8.1 het ingevoerde Filtreren

Gelijkstroom-gelijkstroom de convertors, van nature, produceren significante niveaus van zowel geleid als uitgestraald lawaai. Het geleide lawaai omvatte gemeenschappelijke wijze en differentieel wijzelawaai. Het gemeenschappelijke wijzelawaai is direct verwant met de efficiënte parasitische capacitieve weerstand tussen de van de inputleiders en chassis van de machtsmodule grond. Het differentiële wijzelawaai is over de inputleiders. Het wordt geadviseerd om één of ander niveau van EMI afschaffing aan de machtsmodule te hebben. Het geleide lawaai op de lijnen van de inputmacht kan als of verschil of gemeenschappelijk-wijzelawaaistromen voorkomen. De vereiste norm voor geleide emissies is EN55022-Klasse A (FCC Part15). (Zie Figuur H).

Figuur H: Input het Filtreren.

9. Testmethode

9.1 outputrimpeling & Lawaaitest

De outputrimpeling is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling. De fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de het lawaaiaar van de hoge frequentieomschakeling (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20 Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten. De gemakkelijkste manier die de het outputrimpeling en lawaai te meten is een het uiteinde en de grondring te gebruiken van de oscilloscoopsonde direct tegen de de outputspelden van de machtsconvertor wordt gedrukt, zoals hieronder getoond. Dit maakt de kortste mogelijke verbinding over de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt. De grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal het gemeenschappelijk-wijzelawaai aan de meting ook introduceren. De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure I. Een sondecontactdoos (Tektronix, P.N. 131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.

Figuur I: Rimpeling & Geluidsnorm Testende Middelen.

10. Fysieke Informatie

10.1 mechanisch Overzicht

Nota's:

1. Alle Spelden, (0.80mm) dia. (8.0mm). tribune - van schouders.

2. Tolerantie: x.xx ±0.25mm. (x.x ±0.5mm)

10.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Vin (-)	Negatief inputvoltage
2	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
3	Vin (+)	Positief inputvoltage
4	Vout (+)	Positief outputvoltage
5	Vout (+)	Positief outputvoltage
6	Versiering	De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
7	Vout (-)	Negatief outputvoltage
8	Vout (-)	Negatief outputvoltage
