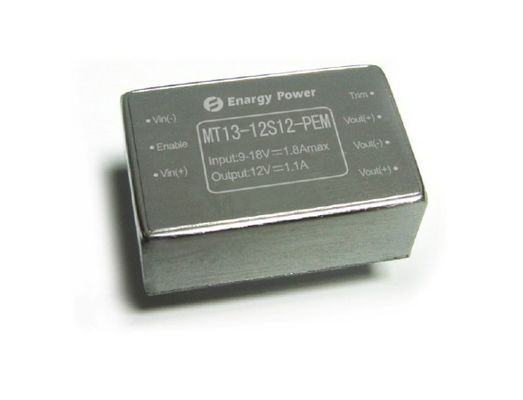

Brede inputwaaier 9 - 18V gelijkstroom-gelijkstroom-Convertor12w Output 12V mt13-12s12-PEM

Gelijkstroom-gelijkstroom Convertors12w Output 12V mt13-12s12-PEM

Zeer belangrijke Eigenschappen

Outputmacht: 13W

Brede inputwaaier: 9-18Vdc

Hoge omzettingsefficiency: 90%

Lijnregelgeving aan ±0.5%

Ladingsregelgeving aan ±1.0%

Isolatievoltage: 1,500V

Laat (ON/OFF) controle toe

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage -5~+ 10% Vout

Productoverzicht

Deze gelijkstroom-gelijkstroom convertormodules gebruik het geavanceerde powerprocessing, controle en verpakkingstechnologieën aan providetheprestaties, flexibiliteit, betrouwbaarheid en kosten effectivenessof een rijpe machtscomponent. De hoge frequentie Actieve Clampswitching voorziet hoge machtsdichtheid van andhighefficiency met geringe geluidssterkte.

1. Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			24	Vdc	Ononderbroken, niet-in werking stelt
			18	Vdc	Ononderbroken, het werken
			24	Vdc	Operatingtransientprotection,<100ms>
Isolatievoltage			1500	Vdc	Input aan output
Werkende Temperatuur	-55		100	℃
Opslagtemperatuur	-65		125	℃	Omgevingstemperatuur
Laat aan Vin--Voltage toe	-0.5		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het inputvoltage	9	12	18	Vdc
Onder-voltageuitsluiting		8.6	8.8	Vdc	Terugwinningspunt
	8	8.2		Vdc	Bescherm punt
Maximumingangsstroom			1.8	A	Input Vin min, Output volledige lading
Efficiency		88		%	Geschatte Input; Geschatte Lading
Dissipatie, reserve		0.4		W	Lading

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde Punt van het outputvoltage	11.85	12.00	12.15	Vdc	Nominale input. Geen Lading
De Waaier van het outputvoltage	11.75	12.00	12.25	Vdc
De Waaier van de outputstroom	0.01		1.1	A
Lijnverordening		±0.02	±0.50	%
Ladingsverordening		±0.5	±1.00	%
Huidige Grens	1.18	1.45		A	Outputvoltage 95% van nominaal
Kortsluitingstroom				A
Rimpeling (RMS)		10		mV	Nominale input; volledige lading; 20 Mhz-bandbreedte.
(Peak-to-Peak) lawaai		65		mV
Maximumoutput GLB			1200	μF

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		250		mV	50% tot 75% tot 50% maximum Iout; (di/dt=0.1A/μs).
		250		mV	50% tot 75% tot 50% maximum Iout; (di/dt=0.5A/μs).
Dynamische terugwinningstijd		200		µS
De tijd van de outputstijging		50		Mej.	Aanvang van vin aan voutstijging aan 90%
Het product schiet voorbij		5		%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	180	200	220	KHz
De Versiering van het outputvoltage			10	% Vout	Versiering omhoog
	5				Versiering neer
Laat Voltage toe			0.5	mA
Laat (ON/OFF) Controle toe Positieve Logica	2.5		10	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		1.5	Vdc	Van-controle, Logica
Overbelastingsbescherming				%	Huidige wijze, Pulsecurrent (100% raredload)
Kort:sluitenbescherming			100	mΩ	Hikwijze, sinds de terugwinning
Over--temperatuurbescherming		105		℃
		90		℃	Terugwinningspunt

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage			1500	Vdc	Input aan Output
			1500	Vdc	In aan basis
			500	Vdc	Uit aan basis
Isolatieweerstand	100			MΩ	Bij 500VDC om het te testen wanneer atmosphericpressure en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		30		Oz (G)
(Berekende) MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-55		100	℃	De temperatuur van basispcb
Opslagtemperatuur	-65		125	℃	Omgevingstemperatuur
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.

4. Normennaleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. Typische Golf en Krommen

Figuur 1: Efficiency bij nominaal outputvoltage versus loadcurrent voor minimum, nominale, en maximuminputvoltage bij 25°C.

Figuur 2: Efficiency bij nominaal outputvoltage en 60%rated-macht versus luchtstroomtarief voor omringende airtemperatures van 25°C.

Figuur 3: De maximumtemperatuur van de de krommenvs.ambient lucht van de outputmacht derating voor luchtstroomtarieven van 0 LFMthrough 400 LFM met lucht die van speld 3 aan speld 1 (nominaal inputvoltage) stromen.

Figuur 4: De rimpeling van het outputvoltage bij nominale inputvoltage en geschatte ladingsstroom (20 mV/div). Loadcapacitance: 0.1μF ceramische condensator en 10μFtantalum condensator. Bandbreedte: 20 Mhz.

Figuur 5: De omgevingstemperatuur is 25 ℃, theload gedragen door de lading (macht 13W), de thermische weergavekaart.

Figuur 6: Zet tijdelijke werkkracht bij volledige lading (200ms/div) aan. Pre-toegepast inputvoltage. Ch1: Vout (5V/div); Ch2: ON/OFFInput (2V/div)

Figuur 7: De tijd van de sluitingsdaling bij volledige lading (2 ms/div). Ch1: Vout (5V/div); Ch2: ON/OFF Input (2V/div)

Figuur 8: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout; dI/dt =0.1A/μs). Lading GLB: 10μF, tantalumcapacitor van 100mΩ ESR en 1μF ceramische condensator. Ch1: Vout (100mV/div).

Figuur 9: De reactie van het outputvoltage op stap-changein-stapt ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt =0.25A/μs). Lading GLB: 220μF, 30 mΩ ESRtantalum condensator en 1μF ceramisch GLB. Ch1: Vout (100mV/div)

6. Fysieke Informatie

6.1 mechanisch Overzicht

Nota's:

1. Alle andere spelden zijn 0.6mm dia

2. Pin4 en Pin6 is parallelle verbinding. De gebruiker kon de functie Vout (+) bereiken of of speld twee verbind of

allebei.

3. Tolerantie: x.xx±0.02 binnen. (x.x±0.5mm) .x.xxx±0.010 binnen. (x.xx±0.25mm)

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Vin (-)	Negatief Inputvoltage
2	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
3	Vin (+)	Positief Inputvoltage
4	Vout (+)	Positief Outputvoltage
5	Vout (-)	Negatief Outputvoltage
6	Vout (+)	Positief Outputvoltage
7	Versiering	De Versiering van het outputvoltage
