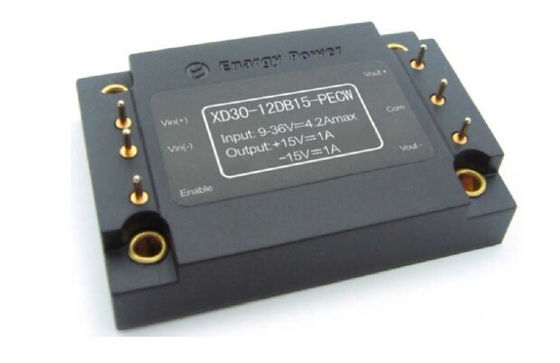

De convertor30w Output 15 Volt xd30-12db15-PECW van de betrouwbaarheids Militaire voeding gelijkstroom gelijkstroom

Gelijkstroom-gelijkstroom Convertors30w Output 15V xd30-12db15-PECW

Eigenschappen:

Brede inputwaaier: 9-36 V

Outputmacht: 30W

Hoge omzettingsefficiency: 90%

Lijnregelgeving: ±1%

Ladingsregelgeving: ±1%

De uitsluiting van het input onder-voltage

De bescherming van de outputte sterke intensiteit

De kortsluitingbescherming van de hikwijze

De bescherming van het outputovervoltage

Laat (On/Off) Controle toe

Isolatievoltage: 1500Vdc

Productoverzicht:

Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Hoog

omschakeling van de frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

Elektrische Kenmerken

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			80	Vdc	Ononderbroken, niet-in werking stelt
			40	Vdc	Ononderbroken, het werken
			80	Vdc	Impulsvoltage,<100ms>
Isolatievoltage			2000	Vdc	Input aan output
Werkende Temperatuur	-55		100	℃	Gezien PCB-Temperatuur
Opslagtemperatuur	-65		115	℃
Laat - Vin-Voltage toe	-2		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De werkende waaier van het inputvoltage	9	28	36	Vdc
De waaier van het beginvoltage	10	28	36	Vdc
De Uitsluiting van het input onder-Voltage		8.5	8.9	Vdc	Terugwinningspunt
	7.5	8.0		Vdc	Bescherm punt
Maximumingangsstroom			4.2	A	Vin min, output volledige lading
Efficiency		89		%	Geschatte input; geschatte lading
Dissipatie, Reserve				W	Geen lading

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Het Vastgestelde punt van het outputvoltage	+14.85	+15.00	+15.15	Vdc	+Vout	Geschat inputvoltage; Kleine lading
	-14.50	-15.00	-15.50	Vdc	- Vout
De Waaier van het outputvoltage	+14.80	+15.00	+15.20	Vdc	+Vout
	-14.40	-15.00	-15.60	Vdc	- Vout
De Waaier van de outputstroom	0.2		1.0	A	+Vout
	0.2		1.0	A	- Vout
Voltage Regulation			±1	%	+Vout
			±4	%	- Vout
Ladingsverordening			±1	%	+Vout
			±4	%	- Vout
Outputte sterke intensiteit bescherming		1.2		A	+Vout	90% van het nominaal vermogenvoltage
		1.2		A	- Vout
Stroom van output de Korte Circui	0		5.0	A	+Vout
	0		5.0	A	- Vout
RMS		15		mV	+Vout	Nominale input; volledige lading; 20MHz, bandbreedte
		15		mV	- Vout
Peak-to-peak		70		mV	+Vout
		70		mV	- Vout
Capacitieve lading van machine			1800	μF	+Vout
			1800	μF	- Vout

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom		400		mV	+Vout	Lading change50%~75%~50% Ioutmax, di/dt= 0.1A/μS
		450			- Vout
		400		mV	+Vout	Lading change50%~75%~50% Ioutmax, di/dt= 0.5A/μS
		450			- Vout
Dynamische terugwinningstijd			300	ons
		5		Mej.	Aanvang van vin aan voutstijging aan 90%
			5	%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	180	200	230	KHz
Laat SPELDstroom toe			1	mA
Laat toe (ON/OFF)	1		15	Vdc	Hoog of op-controle, Logica die drijven
	-0.5		0.3	Vdc	Van-controle, lage Logica
Overvoltagebescherming	110		130	%	Kleine lading
Overbelastingsbescherming	110			%	Huidige wijze, Impulsstroom (100% schatte lading)
Kort:sluitenbescherming			65	mΩ	Hikwijze, sinds de terugwinning

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	In aan basis
	500			Vdc	Uit aan basis
Isolatieweerstand	100			MΩ	Bij 500VDC om het te testen wanneer atmosferisch de druk en RECHTS zijn 90%
Isolatiecapacitieve weerstand		1000		pF

Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		50		g
MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-55		100	℃	Uitgebreid, de temperatuur van basispcb
Opslagtemperatuur	-65		115	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.

Normennaleving

Parameter	Nota's
Mil-std-704
Mil-std-1399
Mil-std-810
UL/cUL60950
EN60950
GB4943
CEI 61000-4-2

5. HET WERKgolf

Figuur 1: Efficiency bij nominaal outputvoltage versus lading
stroom voor minimum, nominale, en maximuminput
voltage bij 25°C.

Figuur 2: Efficiency bij nominale outputvoltage en 60%
geschatte macht versus luchtstroomtarief voor omringende lucht
temperaturen van 25°C.

Figuur 3: De maximum derating krommen van de outputmacht versus
omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM
door 400 LFM met lucht die van speld 1 aan speld 3 stromen
(nominaal inputvoltage).

Figuur 4: De rimpeling van het outputvoltage bij nominaal inputvoltage
en geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand:
0.1μF ceramische condensator en 10μF-tantaliumcondensator.
Bandbreedte: 20 Mhz.

Figuur 5: Thermisch perceel van convertor bij volledige lading
stroom (30W) met 25°C-lucht die aan het tarief stromen van
200 LFM. De lucht stroomt over de convertor
van speld 3 aan speld 1 (nominaal inputvoltage).

Figuur 6: Thermisch perceel van convertor bij volledige lading
stroom (30W) met 25°C-lucht die aan het tarief stromen van
200 LFM. De lucht stroomt over de convertor
van input aan output (nominaal inputvoltage).

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan
(10 ms/div). Pre-toegepast inputvoltage.
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: ON/OFF Input (1V/div)

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (10 ms/div).
Ch1: Vout+ (10V/div); Ch2: Vout- (10V/div)
Ch3: ON/OFF Input (1V/div)

Figuur 9: De reactie van het outputvoltage op stap-verandering in
ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt =
0.5A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalium
condensator en de ceramische condensator van 0.1μF. CH 1: Vout
(200mV/div).

Figuur 10: De reactie van het outputvoltage op stap-verandering in lading

stroom (50%-75%-50% van (maximum) Iout: dI/dt = 0.5A/μs).

Lading GLB: 10μF, 30 mΩ ESR tantaliumcondensator en

0.1μF ceramisch GLB. CH 1: Vout (200mV/div).

6.Physical informatie
6.1 mechanisch Overzicht

Nota's:

1. Alle spelden zijn 1.02mm dia.
2. Tolerantie: x.x ±0.5mm, x.xx ±0.25mm

6.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
2	Vin (-)	Negatief inputvoltage
3	Vin (+)	Positief inputvoltage
4	Vout (+)	Positief outputvoltage
5	Com	Grond
6	Vout (-)	Negatief outputvoltage
