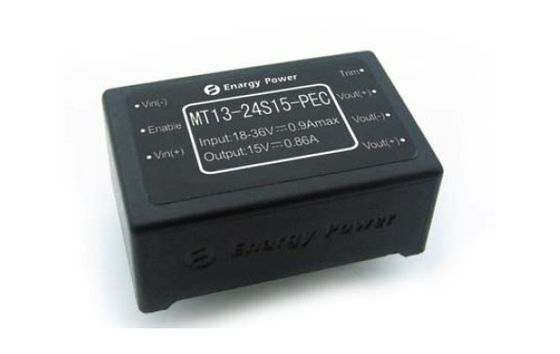

Militaire gelijkstroom-gelijkstroom de Isolatievoeding mt13-24s15-PEC van de Convertors13w Output 15V

Gelijkstroom-gelijkstroom Convertors13w Output 15V mt13-24s15-PEC

Zeer belangrijke Eigenschappen

Outputmacht: 13W

Brede inputwaaier: 18-36Vdc

Hoge omzettingsefficiency: Op to88%

Lijnregelgeving aan ±0.5%

Ladingsregelgeving aan ±0.5%

Vaste werkende frequentie

Isolatievoltage: 1500V

Laat (ON/OFF) controle toe

De bescherming van het outputovervoltage

De bescherming van de outputoverbelasting

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage -5~+ 10% Vout

Productoverzicht

Deze gelijkstroom-gelijkstroom convertormodules gebruik het geavanceerde powerprocessing, controle en verpakkingstechnologieën aan providetheprestaties, flexibiliteit, betrouwbaarheid en kosten effectivenessof een rijpe machtscomponent. De hoge frequentie Actieve Clampswitching voorziet hoge machtsdichtheid van andhighefficiency met geringe geluidssterkte.

De Inleiding van het product

De MT-reeks is onafhankelijk geregelde één enkele outputconvertor die de industrie gebruikt de niet genormaliseerde baksteen packagesize. De integrale transformator/de inductor van PCB worden gebruikt voor alle modellen in deze reeks. Deze nieuwe ontwerptechniek heeft greatlyimproved de magnetische koppeling, de verminderde schakelende aar en de verstrekte prestatiesconsistentie. Het stroomlijnt ook theproductionproces door het hand-wind magnetische assemblageproces van productielijnen volledig te elimineren.

Deel Nummering — MT13 ‐ 24S15 ‐ PEC

1. Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing,

tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens

het testen bij Ta=25oC behalve speciale definitie.

1.1 absolute Maximumclassificaties

Parameter	Min	Type	Maximum	Eenheden	Nota's
Inputvoltage			45	Vdc	Ononderbroken, niet-in werking stelt
			36	Vdc	Ononderbroken, het werken
			45	Vdc	Operatingtransientbescherming,<100ms>
Isolatievoltage			2000	Vdc	Input aan output
Werkende Temperatuur	-55		100	℃
Opslagtemperatuur	-65		125	℃
Laat aan Vin--Voltage toe	-0.3		10	Vdc

1.2 ingevoerde Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het inputvoltage	18	24	36	Vdc	Ononderbroken
Onder-voltageuitsluiting		17	17.5	Vdc	Zet Drempel aan
	16	16.5		Vdc	Productdrempel
Maximumingangsstroom			0.9	A	Volledige Lading; 9Vdc input
Efficiency		88		%	Volledige lading, derating inputvoltage. Figuren 1-4
Dissipatie		0.4		W	Geen lading
Gehandicapte Ingangsstroom		7		mA	Laat lage speld toe
Adviseer Externe Input Capacitieve weerstand		100		μF	Typische ESR 0.1-0.2Ω

1.3 outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
OutputVoltageSetpoint	14.85	15.00	15.15	Vdc	Nominale input; Geen lading
De Waaier van het outputvoltage	14.75	15.00	15.25	Vdc	Min. lading aan maximum lading
Output CurrentRange	0		0.87	A	Behoudens het thermische derating; Figuren 5 - 7
Lijnverordening		±0.02	±0.50	%	Lage lijn aan hoge lijn; Volledige lading
Ladingsverordening		±0.02	±0.50	%	Min. lading aan volledige lading; nominale input
TemperatureRegulation		±0.002	±0.02	%/°C	Over werkende temperatuurwaaier
Huidige Grens	0.91	1.1	1.3	A	Outputvoltage 95% van nominaal
Kortsluitingstroom	1		3	A	Outputvoltage <250 mV="">
Rimpeling (RMS)		15		mV	Nominalinput; Fullload; 20MHzbandwidth; Figuur 8
(Peak-to-Peak) lawaai		75		mV
Maximumoutput GLB.			1300	μF	Nominale input; Volledige lading
Adviseer Extern Outputcapacitieve weerstand		100		μF	Nominale input; Volledige lading
De Versiering van het outputvoltage	-5		+10	%	Nominale input; Volledige lading

1.4 dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom (di/dt= 0.1A/μs)		150		mV	50%to75%to50%Ioutmax; Figure11
ChangeInOutputCurrent (di/dt= 0.5A/μs)		150		mV	50%to75%to 50% maximum Iout; Figuur 12
Regelende Tijd		200		µS	Aan binnen 1% Vout nom.
Zet Tijd aan		10		Mej.	Volledige lading; Vout=90% nom. Figuur 9
De Tijd van de sluitingsdaling		1		Mej.	Volledige lading; Vout=10% nom. Figuur 10
Het outputvoltage schiet voorbij		2		%

1.5 functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	180	200	250	KHz	Verordening stadium en Isolatiestadium
Versiering (Pin7)					Zie deel 7.2 Voltageversiering (Pin7)
De Versiering van het outputvoltage			10	%	Versiering omhoog, Versieringsspeld (-) Vout.
			5	%	Versiering neer, Versieringsspeld (+) Vout.
Laat (ON/OFF) Controle (Pin2) toe					Zie deel 7.1
Laat Voltage toe Laat Bronstroom toe		5	10	Vdc	Laat speld het drijven toe
			0.5	mA
Laat (ON/OFF) Controle toe Positieve Logica	2.5		10	Vdc	VOOR hoog of controle, Logica die drijven
	0.5		1.5	Vdc	VAN controle, lage Logica
Outputovervoltage Bescherming		120		%	Min.load, VoltageLimitThreshold
Overbelastingsbescherming	105	130	150	%	Huidig-wijze, Impuls door Impuls CurrentLimit-Drempel, (%Rated-Lading)
Kort:sluitenbescherming			65	mΩ	Type: HiccupMode, niet-Sluit, auto-Terugwinning, Drempel, kort-CircuitResistance
Over--temperatuur Bescherming		105		℃	Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur
		15		℃	Hysterese

1.6 isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output
	1500			Vdc	Input aan Basis
	500			Vdc	Output aan Basis
Isolatieweerstand	10			MΩ	Bij 500Vdc om het te testen wanneer atmosphericpressure en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

2. Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht		0.7(20)		Oz (G)	Ingekapseld
(Berekende) MTBF	1			MHrs	RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta

3. Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-55		+100	℃	Uitgebreid, grondplaattemperatuur
Opslagtemperatuur	-55		+125	℃	Omringend
Temperatuurcoëfficiënt			±0.02	%/℃
Vochtigheid	20		95	%R.H.	Relatieve Vochtigheid die, niet - condenseren

4. Normennaleving

Parameter	Nota's
UL/cUL60950
EN60950
GB4943
De Test van de naaldvlam (CEI 695-2-2)	Test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0
CEI 61000-4-2

5. Kwalificatiespecificatie

Parameter	Nota's
Trilling	10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3
Mechanische Schok	100g min, 2 dalingen in x en y-as, 1 daling in z-as
Koude (in verrichting)	Iec60068-2-1 advertentie
Vochtige hitte	Iec60068-2-67 CY
Temperatuur het Cirkelen	-40°C aan 100°C, helling 15°C/min., 500 cycli
Macht/het Thermische Cirkelen	Vin = min aan maximum, volledige lading, 100 cycli
Ontwerpmarginaal	Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%
Het levenstest	95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren
Solderability	Iec60068-2-20

6. Typische Golf en Krommen

Figuur 1: Efficiency bij nominaal outputvoltage versus loadcurrent voor minimum, nominale, en maximuminput voltageat 25°C.

Figuur 2: Efficiency bij nominaal outputvoltage en 60%rated-macht versus luchtstroomtarief voor omringende luchttemperaturen of25°C, 40°C, en 55°C (nominale Vin).

Figuur 3: Machtsdissipatie bij de nominale stroom van het outputvoltage vs.load voor minimum, nominale, en maximuminputvoltage bij 25°C.

Figuur 4: De machtsdissipatie bij nominaal outputvoltage and60% schatte macht versus luchtstroomtarief voor omringende airtemperatures van 25°C, 40°C, en 55°C (derating inputvoltage).

Figuur 5: De maximumtemperatuur van de de krommenvs.ambient lucht van de outputmacht derating voor luchtstroomtarieven van 0 LFM through400 LFM met lucht die van speld 1 aan speld 3 (classificatieinputvoltage) stromen.

Figuur 6: Maximum de luchttemperatuur van output macht-derating krommen vs.ambient voor luchtstroomtarieven van 0 LFM through400 LFM met lucht die van input aan output (classificatieinputvoltage) stromen.

Figuur 7: Thermisch perceel van convertor bij de stroom van de 0.86 ampèrenlading (13W) met 25°C bij geen het stromen.

Figuur 8: De rimpeling van het outputvoltage bij nominaal inputvoltage andrated ladingsstroom (50 mV/div). Ladingscapacitieve weerstand: 1μFceramic condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.

Figuur 9: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (10ms/div). Pre-toegepast inputvoltage. CH 1: Vout (5V/div) Ch2: ON/OFF input (2V/div).

Figuur 10: De tijd van de sluitingsdaling bij volledige lading (200 ms/div). CH 1: Vout (5V/div) CH 2: ON/OFF input (2V/div)

Figuur 11: De reactie van het outputvoltage op stap-verandering in loadcurrent (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Loadcap: 10μF, het tantaliumcondensator van 100 mw ESR en 1μFceramic-condensator. CH 1: Vout (200mV/div).

Figuur 12: De reactie van het outputvoltage op stap-verandering in loadcurrent (50%-75%-50% van (maximum) Iout: dI/dt = 0.5A/μs). Loadcap: 220μF, het tantaliumcondensator en 1μFceramic GLB van 30 mw ESR. CH 1: Vout (200mV/div).

7. Fysieke Informatie

7.1 mechanisch Overzicht

Nota's:

1. Alle spelden zijn“ (0.6mm) dia 0.024. zonder schouder.

2. Pin4 en Pin6 is parallelle verbinding. De gebruiker kon de functie Vout (+) bereiken of of speld twee verbind of

allebei.

3. Tolerantie: x.xx ±0.02 binnen. (x.x ±0.5mm), x.xxx ±0.010 binnen. (x.xx ±0.25mm)

7.2 speldbenoemingen

Speld Nr.	Naam	Functie
1	Vin (-)	Negatief Inputvoltage
2	Laat toe	TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
3	Vin (+)	Positief Inputvoltage
4	Vout (+)	Positief Outputvoltage
5	Vout (-)	Negatief outputvoltage
6	Vout (-)	Positief outputvoltage
7	Versiering	De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
