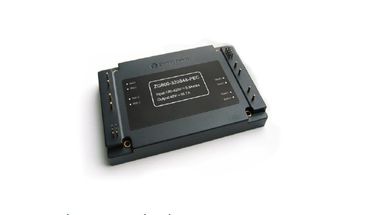

Militaire Voeding800w Output 48V zg800-320s48-PEC
Zeer belangrijke Eigenschappen
Outputmacht: 800W
Brede inputwaaier: 180-420Vdc
Hoge omzettingsefficiency: Tot 93%
Lijnregelgeving aan ±0.5%
Ladingsregelgeving aan ±0.5%
Vaste werkende frequentie
Isolatievoltage: 1500V
Lading die aan 20 eenheden delen
Laat (ON/OFF) controle toe
De bescherming van de outputoverbelasting
De kortsluitingbescherming van de hikwijze
Over--temperatuurbescherming
De uitsluiting van het input onder-voltage
De versiering van het outputvoltage: ±6%
Productoverzicht
Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
De Inleiding van het product
De ZG-reeks is onafhankelijk geregelde één enkele outputconvertor die de het pakketgrootte van de de industrie niet genormaliseerde baksteen gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning die bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.
1. Elektrische Kenmerken
De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.
1.1 absolute Maximumclassificaties
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Inputvoltage
|
|
|
430
|
Vdc
|
Ononderbroken, niet-in werking stelt
|
|
|
|
420
|
Vdc
|
Ononderbroken, het werken
|
|
|
|
430
|
Vdc
|
Werkende voorbijgaande bescherming,<100ms>
|
|
solationvoltage
|
|
|
2000
|
Vdc
|
Input aan Output
|
|
Werkende Temperatuur
|
-40
|
|
105
|
℃
|
|
|
Opslagtemperatuur
|
-55
|
|
125
|
℃
|
|
|
Laat aan Vin--Voltage toe
|
-0.5
|
|
10
|
Vdc
|
|
1.2 ingevoerde Kenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Werkend Inputvoltage
|
180
|
320
|
420
|
Vdc
|
Ononderbroken
|
|
Onder-voltageuitsluiting
|
|
177
|
179
|
Vdc
|
Zet Drempel aan
|
|
125
|
165
|
|
Vdc
|
Draai - van Drempel
|
|
Maximumingangsstroom
|
|
|
5.5
|
A
|
Volledige Lading; 180Vdc input
|
|
Efficiency
|
|
93
|
|
%
|
Figures1-2
|
|
Dissipatie, Reserve
|
|
10
|
|
|
Geen Lading
|
|
Gehandicapte Ingangsstroom
|
|
20
|
|
mA
|
Laat lage speld toe
|
|
Adviseer Externe Input
Capacitieve weerstand
|
|
470
|
|
μF
|
Typische ESR 0.1-0.2W
|
1.3 outputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Het Vastgestelde punt van het outputvoltage
|
47.52
|
48.00
|
48.48
|
Vdc
|
Nominale input; Min lading
|
|
De Waaier van de outputstroom
|
1
|
|
16.7
|
A
|
Behoudens het thermische derating; Figuren 3-4
|
|
Lijnverordening
|
|
±0.02
|
±0.5
|
%
|
Lage lijn aan hoge lijn; volledige lading
|
|
Ladingsverordening
|
|
±0.07
|
±0.5
|
%
|
Min lading aan volledige lading; nominale input
|
|
Temperatuurverordening
|
|
±0.01
|
±0.02
|
%/°C
|
Over werkende temperatuurwaaier
|
|
Huidige Grens
|
17.5
|
20
|
21.7
|
A
|
Outputvoltage 95% van nominaal
|
|
Kortsluitingstroom
|
1
|
20
|
21.7
|
A
|
Outputvoltage <250 mV="">
|
|
RMS
|
|
80
|
|
mV
|
Nominale input; volledige lading; 20 Mhz
bandbreedte, Figuur 9
|
|
(Peak-to-Peak) lawaai
|
|
480
|
|
mV
|
|
Maximumoutput GLB.
|
|
1200
|
|
μF
|
Nominale input; volledige lading
|
|
De Versiering van het outputvoltage
|
|
±6
|
|
%
|
Nominale input; volledige lading
|
1.4 dynamische Reactiekenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Verandering in Outputstroom
(di/dt= 0.1A/μs)
|
|
1500
|
|
mV
|
50% tot 75% tot 50% Iout max. Figuur 7
|
|
Verandering in Outputstroom
(di/dt= 2.5A/μs)
|
|
1900
|
|
mV
|
50% tot 75% tot 50% maximum Iout. Figuur 8
|
|
Regelende Tijd
|
|
600
|
|
μS
|
Aan binnen 1% Vout nom.
|
|
Zet Tijd aan
|
|
45
|
|
Mej.
|
Volledige lading; Vout=90% nom. Figuur 5
|
|
De Tijd van de sluitingsdaling
|
|
1
|
|
Mej.
|
Volledige lading; Vout=10% nom. Figuur 6
|
|
Het outputvoltage schiet voorbij
|
|
5
|
|
%
|
|
1.5 eigenschappenkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Omschakelingsfrequentie
|
180
|
200
|
220
|
KHz
|
Verordening stadium en Isolatiestadium
|
|
Versiering (Pin21)
|
Zie deel 7.4 Voltageversiering
|
|
De Versiering van het outputvoltage
|
|
|
6
|
%
|
Versiering omhoog, Versieringsspeld aan Vout (-).
|
|
6
|
|
|
%
|
Versiering neer, Versieringsspeld aan Vout (+).
|
|
Laat (ON/OFF) Controle (Pin11) toe
|
Zie deel 7.1
|
|
Laat Voltage toe
Laat Bronstroom toe
|
|
2
|
|
Vdc
|
Laat speld het drijven toe
|
|
|
1
|
|
mA
|
|
|
Laat toe (AAN-UIT- Controle)
Positieve Logica
|
2.5
|
|
10
|
Vdc
|
Hoog of op-controle, Logica die drijven
|
|
-0.5
|
|
0.2
|
Vdc
|
Van-controle, lage Logica
|
1.6 beschermingkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Overbelastingsbescherming
|
105
|
120
|
130
|
%
|
Huidig-wijze, Impuls door Impuls Stroom
Grensdrempel, (%Rated-lading)
|
|
Kort:sluitenbescherming
|
|
|
65
|
mΩ
|
Type: Niet-Sluit hikwijze,
Auto-terugwinning, Drempel, Kort:sluiten
Weerstand
|
|
Over--temperatuur
Bescherming
|
|
105
|
|
℃
|
Type: Niet-sluit, auto-Terugwinning;
Drempel, PCB-Temperatuur
|
|
|
15
|
|
℃
|
Hysterese
|
1.7 veiligheidsnorm
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Isolatievoltage
|
1500
|
|
|
Vdc
|
In aan uit
|
|
1500
|
|
|
Vdc
|
Input aan Basis
|
|
500
|
|
|
Vdc
|
Output aan Basis
|
|
Isolatieweerstand
|
100
|
|
|
MΩ
|
Bij 500Vdc om het te testen wanneer atmosferisch
de druk en RECHTS zijn 90%
|
|
Isolatiecapacitieve weerstand
|
|
1000
|
|
pF
|
|
2. Algemene Kenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Gewicht
|
|
11.3(320)
|
|
Oz (G)
|
Ingekapseld
|
|
(Berekende) MTBF
|
1
|
|
|
MHrs
|
RT-nwt-000332; 80% lading, 300LFM,
40℃ Ta
|
3. Milieukenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Werkende Temperatuur
|
-40
|
|
+100
|
℃
|
Uitgebreid, grondplaattemperatuur
|
|
Opslagtemperatuur
|
-55
|
|
+105
|
℃
|
Omringend
|
|
Temperatuurcoëfficiënt
|
|
|
±0.02
|
%/℃
|
|
|
Vochtigheid
|
20
|
|
95
|
%R.H.
|
Relatieve Vochtigheid die, niet - condenseren
|
4. Normennaleving
|
Parameter
|
Nota's
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
De Test van de naaldvlam (CEI 695-2-2)
|
Test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0
|
|
CEI 61000-4-2
|
|
5. Kwalificatiespecificatie
|
Parameter
|
Nota's
|
|
Trilling
|
10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3
|
|
Mechanische Schok
|
100g min, 2 dalingen in x en y-as, 1 daling in z-as
|
|
Koude (in verrichting)
|
Iec60068-2-1 advertentie
|
|
Vochtige Hitte
|
Iec60068-2-67 CY
|
|
Temperatuur het Cirkelen
|
-40°C aan 100°C, helling 15°C/min., 500 cycli
|
|
Macht/het Thermische Cirkelen
|
Vin = min aan maximum, volledige lading, 100 cycli
|
|
Ontwerpmarginaal
|
Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%
|
|
Het levenstest
|
95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren
|
|
Solderability
|
Iec60068-2-20
|
6. Typische Golf en Krommen
Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage in Ta= 25°C.
Figuur 2: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij Ta=25°C.
Figuur 3: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 800 LFM met lucht die van speld 1 aan speld 4 (nominaal inputvoltage) stromen.
Figuur 4: Thermisch perceel van convertor bij volledige ladingsstroom (800W) met 25°C-lucht die naar rato van 800 LFM stromen. De lucht stroomt over de convertor van speld 1 aan speld 4 (nominaal inputvoltage).
Figuur 5: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (20 ms/div). Pre-toegepast inputvoltage. CH 1: Vout (10V/div). CH 2: ON/OFF (1V/div).
Figuur 6: De tijd van de sluitingsdaling bij volledige lading (2ms/div). CH 1: Vout (10V/div). CH 2: ON/OFF (1V/div).
Figuur 7: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, het tantaliumcondensator van 100 mw ESR en 1Μf ceramische condensator. CH 1: Vout (1V/div).
Figuur 8: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 470μF, het tantaliumcondensator van 30 mw ESR en 1μF ceramisch GLB. CH 1: Vout (1V/div).
Figuur 9: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (200 mV/div). Ladingscapacitieve weerstand: 1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.
7. Fysieke Informatie
7.1 mechanisch Overzicht
Nota's:
1. Spelden 1-8 zijn 0.6“ (1.52mm) dia. zonder schouders.
2. Spelden 9-22 zijn“ (0.64mm) Vierkant 0.025.
3. Speld 9 tot 14 van verwijzingen voorzien aan Vin (-). Speld 15 tot 22 van verwijzingen voorzien aan Betekenis (-).
4. Tolerantie: x.xx ±0.02 binnen. (x.x ±0.5mm), x.xxx ±0.010 binnen. (x.xx ±0.25mm).
7.2 speldbenoemingen
|
Speld Nr.
|
Naam
|
Functie
|
|
1
|
Vin (+)
|
Positief inputvoltage
|
|
2
|
Vin (+)
|
Positief inputvoltage
|
|
3
|
Vin (-)
|
Negatief inputvoltage
|
|
4
|
Vin (-)
|
Negatief inputvoltage
|
|
5
|
Vout (-)
|
Negatief outputvoltage
|
|
6
|
Vout (-)
|
Negatief outputvoltage
|
|
7
|
Vout (+)
|
Positief outputvoltage
|
|
8
|
Vout (+)
|
Positief outputvoltage
|
|
9
|
Faseverschuiving
|
Om de input weerspiegelde rimpelingsstroom te verminderen en de tijd van de ladings voorbijgaande reactie te verminderen
|
|
10
|
TSB
|
Thermische Sluitingsbus
|
|
11
|
Laat toe
|
TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
|
|
12
|
Synchronisatie-in
|
De werkende frequentie wordt geplaatst aan 200KHz en kan door worden gesynchroniseerd
de externe die klok tussen wordt verbonden speldt en maalde (-) synchronisatie-binnen Vin.
|
|
13
|
Vaux
|
Hulpoutputvoltage
|
|
14
|
Temperaturen.
Monitor
|
Geen gebruik
|
|
15
|
Synchronisatie-uit
|
Deze die speld bevat een kloksignaal aan de Betekenis (-) van verwijzingen wordt voorzien speld.
|
|
16
|
O-ringsfet
Aandrijving
|
De FET Aandrijvingsspeld verstrekt een gelijkstroom-voltage van ongeveer 10V boven de belangrijkste output
|
|
17
|
Lading
Het delen
|
Twee of meer modules kunnen tegelijkertijd voor of overtollige verrichting worden in werking gesteld of extra
machtsvereisten.
|
|
18
|
Machtsgoed
|
De machts Goede speld wijst op de werkende staat van de module
|
|
19
|
Huidig
Monitor
|
De outputstroom kan van deze speld worden gemeten.
|
|
20
|
Betekenis (-)
|
Negatieve verre betekenis. De BETEKENIS (-) kan met Vout (-) worden verbonden of worden opengelaten.
|
|
21
|
Versiering
|
De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
|
|
22
|
Betekenis (+)
|
Positieve verre betekenis. De BETEKENIS (+) kan met Vout (+) worden verbonden of worden opengelaten.
|
