Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Yn100-48s12-POC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 1000pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

militaire voedingen

,

gelijkstroom aan gelijkstroom convertormodule

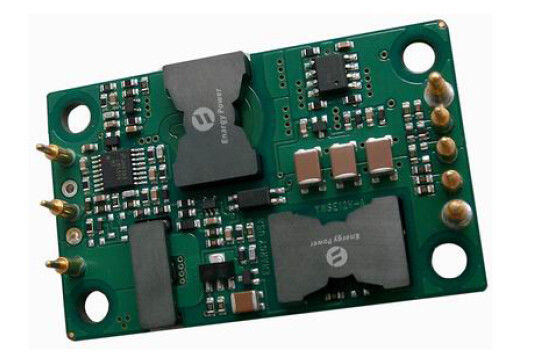

Gelijkstroom-gelijkstroom Convertors100w Output 12V yn100-48s12-POC

Eigenschappen

Outputmacht: 100W

Brede inputwaaier: 36-72VDC

Hoge omzettingsefficiency: Tot 93%

Lijnregelgeving aan ±0.5%

Ladingsregelgeving aan ±0.5%

Vaste werkende frequentie

Isolatievoltage: 1,500V

Laat (On/Off) Controle toe

De bescherming van de outputoverbelasting

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: ±10% Vout

Pakket: Open Kader

Kwartbaksteen: 2.2×1.37×0.42in

55.9×34.8×10.7mm

Productoverzicht

Deze gelijkstroom-gelijkstroom de geavanceerde macht van convertormodules gebruik

verwerking, controle en verpakkings te verstrekken technologieën

de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit

van een rijpe machtscomponent. Hoge frequentie Actieve Klem

de omschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en

hoog rendement.

De Inleiding van het product

De YN100-reeks is onafhankelijk geregelde één enkele outputconvertor die de grootte van het de baksteenpakket van het de industrie standaardkwart gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassingsinspanning die bespaart. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.

1. Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van (weerstand biedend) inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat.

1.1 absolute maximumclassificaties

Parameter

Min

Type

Maximum

Eenheden

Nota's

Inputvoltage

78

Ononderbroken, niet-in werking stelt

75

Ononderbroken, het werken

78

Werkende voorbijgaande bescherming

Isolatievoltage

2000

In aan uit; Basisisolatie, Verontreiniging

Graad 2

Werkende Temperatuur

-55

100

M-rang

Opslagtemperatuur

-65

125

M-rang

Laat – Vin-Voltage toe

-0.8

10

1.2 ingevoerde Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkend inputvoltage

36

48

72

Vdc

Ononderbroken

De inputschommeling weerstaat

78

Vdc

<100ms>

Onder-voltageuitsluiting

35.5

35.8

Vdc

Zet Drempel aan

32.5

34.0

Vdc

Draai - van Drempel

Maximumingangsstroom

3.3

A

Volledige Lading; Minimumvdc Input

Efficiency

92

%

Figuren 1-2

Dissipatie, Reserve

7

11

W

Geen Lading

Gehandicapte Ingangsstroom

10

mA

Laat lage speld toe

Adviseer Externe Input

Capacitieve weerstand

100

uF

Typische ESR 0.1-0.2W, ziet Figuur 4

1.3 outputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Het Vastgestelde punt van het outputvoltage

11.88

12

12.12

V

Nominale input; Geen lading; 25℃

De Waaier van de outputstroom

0

8.33

A

Behoudens het thermische derating;

Lijnverordening

±0.05

±0.50

%

Lage lijn aan hoge lijn; volledige lading

Ladingsverordening

±0.09

±1.0

%

Geen lading aan volledige lading; nominale input

Temperatuurverordening

±0.002

±0.005

%/°C

Over werkende temperatuurwaaier

Huidige grens

8.8

9.5

11.2

A

Outputvoltage 95% van nominaal

Kortsluitingstroom

0.3

9.5

10.8

A

Outputvoltage <250 mV="">

RMS

70

mVp-p

Nominale input; volledige lading; 20 MHzbandwidth; p ziet Figuren 3 & 4

Peak-to-Peak

100

mVp-p

Maximumoutput GLB.

4000

μF

Nominale input; volledige lading

1.4 dynamische Reactiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Verandering in Outputstroom

(di/dt= 0.1A/us)

400

mV

50% tot 75% tot 50% maximum Iout; Figuur 7

Verandering in Outputstroom

(di/dt= 2.5A/us)

480

mV

50% tot 75% tot 50% maximum Iout; Figuur 8

Regelende Tijd

300

ons

Aan binnen 1% Vout nom.

Zet Tijd aan

15

Mej.

Volledige lading; Vout=90% nom. Figuur 5

De tijd van de sluitingsdaling

5

Mej.

Volledige lading; Vout=10% nom. Figuur 6

Het outputvoltage schiet voorbij

5

%

Nominale input; Volledige lading;

1.5 eigenschappenkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Omschakelingsfrequentie

200

230

260

KHz

Verordening stadium en Isolatiestadium

Versiering (Pin6)

Zie deel 6.3 Voltageversiering (Pin6)

De Versiering van het outputvoltage

8

%

Versiering omhoog, Versieringsspeld (-) Vout.

8

%

Versiering neer, Versieringsspeld (+) Vout.

Laat (ON/OFF) Controle (Pin2) toe

Zie deel 6.1

Laat Voltage toe

Laat Bronstroom toe

10

Vdc

Laat speld het drijven toe

0.5

mA

Laat toe (Aan-uit- Controle)

Positieve Logica

2.5

10

Vdc

Hoog of op-controle, Logica die drijven

-0.5

2.0

Vdc

Van-controle, lage Logica

1.6 beschermingkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Overbelastingsbescherming

105

115

130

%

Huidig-wijze, Impuls door Impuls Stroom

Grensdrempel, (%Rated-Lading)

Kort:sluitenbescherming

65

Type: Niet-Sluit hikwijze,

Auto-terugwinning, Drempel, Kort:sluiten

Weerstand

Over--temperatuur

Bescherming

105

Type: Niet-sluit, auto-Terugwinning;

Drempel, PCB-Temperatuur

15

Hysterese

1.7 veiligheidsnorm

Parameter

Min

Type

Maximum

Eenheden

Nota's

Isolatievoltage

1.500

Vdc

In aan uit

1500

Vdc

In aan basis

500

Vdc

Uit aan basis

Isolatieweerstand

10

Bij 500VDC om het te testen wanneer atmosferisch

de druk en RECHTS zijn 90%

Isolatiecapacitieve weerstand

1000

pF

2. Milieukenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkende Temperatuur

-55

+100

Uitgebreid, de temperatuur van basispcb

Opslagtemperatuur

-65

+125

Omringend

Temperatuurcoëfficiënt

±0.02

%/℃

Vochtigheid

20

95

%R.H.

Relatieve Vochtigheid die, niet - condenseren

Gewicht

1.4(40)

Oz (G)

Open Kader

(Berekende) MTBF

1

MHrs

RT-nwt-000332; 80% lading, 300LFM,

40℃ Ta

3. NORMENnaleving

Parameter

Nota's

UL/cUl60950

Dossier # E194341, Basisisolatie & verontreinigingsgraad 2

EN60950

Verklaard door TUV

72/23/EEC

93/68/EEC

De Test van de naaldvlam (CEI 695-2-2)

test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0

CEI 61000-4-2

ESD test, 8kV - NP, 15kV lucht - NP (Normale Prestaties)

Gr.-1089-KERN

Sectie 7 - elektrische veiligheid,/Sectie 9 die - plakken aan de grond zetten

Telcordia (Klokkern) gr.-513

·Een externe inputzekering moet altijd worden gebruikt om aan deze veiligheidsvoorschriften te voldoen. Contact van ons voor officiële veiligheid

certificaten op nieuwe versies of download van de website van ENARGY corp.

4. KWALIFICATIE HET TESTEN

Parameter

# Eenheden

Beproevingsomstandigheden

Het levenstest

32

95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren

Trilling

5

10-55Hz bereik, 0.060“ totale excursie, min. 1/bereik, 120 bereik voor 3

as

Mechanische Schok

5

100g minimum, 2 dalingen in x en y-as, 1 daling in z-as

Temperatuur het Cirkelen

10

-40°C aan 100°C, eenheidstemperaturen. helling 15°C/min., 500 cycli

Macht/het Thermische Cirkelen

5

Tolererend = min aan maximum, Vin = min aan maximum, volledige lading, 100 cycli

Ontwerpmarginaal

5

Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%

Vochtigheid

5

85°C, 85% relatieve vochtigheid, 1000 uren, 2 minuten en 6 uren weg

Solderability

15 spelden

Mil-std-883, methode 2003

·Het uitgebreide karakterisering testen van alle Producten van ENARGY corp. en productieprocessen wordt gepresteerd aan

zorg ervoor dat wij robuust, betrouwbaar product leveren. Contacteer fabriek voor officieel de kwalificatiedocument van de productfamilie.

5. WERK CURVE&WAVE

Militaire Voeding enige output 0Militaire Voeding enige output 1

Figuur 1: Efficiency bij nominaal outputvoltage versus lading

stroom voor minimum, nominaal, en maximuminputvoltage

bij 25°C.

Figuur 2: Machtsdissipatie bij nominaal outputvoltage versus

ladingsstroom voor minimum, nominale, en maximuminput

voltage bij 25°C.

Militaire Voeding enige output 2Militaire Voeding enige output 3

Figuur 3: De rimpeling van het outputvoltage bij nominaal inputvoltage en

geschatte ladingsstroom (20 mV/div). Ladingscapacitieve weerstand: 1μF

ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte:

20 Mhz. Zie Figuur 13 & deel zevende.

Figuur 4: Het diagram die van de testopstelling meetpunten tonen

voor Stroom van de Input de Eindrimpeling (Test 1), Weerspiegelde Input

Rimpelingsstroom (Test 2) en de Rimpeling van het Outputvoltage

(Figuur 3).

Militaire Voeding enige output 4Militaire Voeding enige output 5

Figuur 5: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (2

ms/div). Pre-toegepast inputvoltage. CH 1: Vout (2V/div). CH

2: ON/OFF input (5V/div)

Figuur 6: De tijd van de sluitingsdaling bij volledige lading (2 ms/div).

CH 1: Vout (2V/div)

CH 2: ON/OFF input (5V/div)

Militaire Voeding enige output 6Militaire Voeding enige output 7

Figuur 7: De reactie van het outputvoltage op stap-verandering in lading

huidig (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading

GLB: 10μF, het tantaliumcondensator en 1μF van 100 mw ESR

ceramische condensator. CH 1: Vout (200mV/div), CH 2: Iout

(10A/div).

Figuur 8: De reactie van het outputvoltage op stap-verandering in lading

stroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading

GLB: 470μF, het tantaliumcondensator en 1μF van 30 mw ESR

ceramisch GLB. CH 1: Vout (200mV/div), CH 2: Iout (10A/div).

6. De Beschrijving van de speldfunctie

6.1 laat (ON/OFF) Controle (Speld 2) toe:

De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (On/Off) functie is

nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken.

De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist. Open

collector (of open afvoerkanaal) de schakelaar wordt geadviseerd voor de controle van de Enable speld.

Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren is of

ver van de eenheid. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module

vermijd om het even welk van deze problemen. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin

speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van

het interne ON/OFF schakelschema.

Militaire Voeding enige output 8Militaire Voeding enige output 9

Figuur A: Diverse kringen voor het drijven van de ON/OFF speld.

Figuur B: Intern ON/OFF speldschakelschema

6.2 teledetectie (Spelden 7 en 5):

De teledetectie staat de convertor toe om te ontdekken

outputvoltage direct op het punt van lading en zo

compenseert automatisch de distributie van de ladingsleider &

contactverliezen (Figuur C). Er is één betekenislood voor elk

outputterminal, aangewezen +Sense en - Betekenis. Deze lood

draag zeer lage die stroom met de ladingslood wordt vergeleken.

Intern wordt een weerstand verbonden tussen betekenisterminal en

de terminal van de machtsoutput. Als de verre betekenis niet wordt gebruikt,

de betekenislood moet zijn shorted aan hun respectieve output

lood (Figuur D).

Militaire Voeding enige output 10

Figuur C: Verre Betekenisverbinding

De zorg moet worden genomen wanneer het maken van output

verbindingen. Als de outputterminals zouden moeten losmaken

vóór de betekenislijnen, zal de volledige ladingsstroom neer stromen

de betekenislijnen en beschadigen de interne ontdekkende weerstanden.

Ben zeker altijd om onderaan de convertor voordien aan te drijven

het maken van om het even welke outputverbindingen. Het maximum

het compensatievoltage voor lijndaling is tot 0.5V

Militaire Voeding enige output 11

Figuur D: De verre Betekenis wordt niet gebruikt.

6.3 voltageversiering (Speld 6):

Het outputvoltage kan naar boven of naar onder met een externe weerstand worden aangepast. Er is positieve versieringslogica en verbiedt

beschikbare versieringslogica. Voor positieve logica, zal het outputvoltage stijgen wanneer een externe in orde makende weerstand wordt verbonden

tussen de Versiering en +Vout/+Sense-speld. Het outputvoltage zal verminderen wanneer een externe in orde makende weerstand is

verbonden tussen Versiering en - vout/-Betekenis speld. Een multi-turn 20Ký versieringspot kan ook worden gebruikt om het outputvoltage aan te passen

naar boven of naar onder. (Figuur E & F)

Lijst 6.3: De Logica van de outputversiering

De Logica van de outputversiering:

Positieve Logica

Negatieve Logica

Facultatief - P

Norm

Versiering-op

Versieringsspeld aan +Sense

Versieringsspeld - Betekenis

Versiering-versla

Maak Speld in orde - Betekenis

Maak Speld aan +Sense in orde

Militaire Voeding enige output 12Militaire Voeding enige output 13

Figuur E: Positieve Versieringslogica

Figuur F: De Verbinding van de versieringspot

7. Basisverrichting en Eigenschappentoepassing

7.1 outputrimpeling & Lawaaitest:

De outputrimpeling is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling.

de fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de hoge frequentieomschakeling

de lawaaiaar (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20

Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten.

De gemakkelijkste manier om de het outputrimpeling en lawaai te meten is een het uiteinde en de grond gedrukte ring van de oscilloscoopsonde te gebruiken

direct tegen de de outputspelden van de machtsconvertor, zoals hieronder getoond. Dit maakt overdwars de kortste mogelijke verbinding

de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt.

de grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal introduceren

gemeenschappelijk-wijzelawaai aan de meting ook.

De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure F. Een sondecontactdoos (Tektronix, P.N.

131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.

Militaire Voeding enige output 14Militaire Voeding enige output 15

Militaire Voeding enige output 16

Figuur F: Rimpeling & Geluidsnorm Testende Middelen.

7.2 typische toepassingskring

Militaire Voeding enige output 17

Figuur G: Typische toepassingskring (de negatieve logicaeenheid, liet permanent toe).

Toepassingskringen: De figuur G verstrekt hieronder een typisch schakelschema dat input het filtreren en voltage het in orde maken detailleert.

7.3 het ingevoerde Filtreren

Gelijkstroom-gelijkstroom de convertors, van nature, produceren significant

niveaus van zowel geleid als uitgestraald lawaai. Er zijn twee

soorten geleid lawaai: gemeenschappelijk wijze en verschil

wijzelawaai. Het gemeenschappelijke wijzelawaai is direct verwant met

de efficiënte parasitische capacitieve weerstand tussen de macht

de leiders en de chassisgrond van de moduleinput.

het differentiële wijzelawaai is over de inputleiders. Het is

geadviseerd om één of ander niveau van EMI afschaffing aan te hebben

machtsmodule.

Het geleide lawaai op de lijnen van de inputmacht kan voorkomen zoals

of verschil of gemeenschappelijk-wijzelawaaistromen.

de vereiste norm voor geleide emissies is EN55022

Klasse A (FCC Part15). (Zie Figuur H)

Militaire Voeding enige output 18Militaire Voeding enige output 19

Militaire Voeding enige output 20

Figuur H: Input het Filtreren

7.4 ingevoerde Weerspiegelde Rimpelingsstroom

De convertor trekt stroom van inputkrachtbron slechts wanneer de inputschakelaar is. Dit leidt tot een trillings huidige stroom uit de inputbron. De weerspiegelde rimpelingsstroom wordt gemeten als peak-to-peak stroom met een huidige sonde meer dan 0 aan 20MHz-bandbreedte. De rimpelingsstroom kan door een externe filter Π (van pi) worden onderdrukt zoals hieronder getoond. zie Figure I.

Militaire Voeding enige output 21

Figuur I: Input Weerspiegelde Rimpelingsstroom

7.5 beschermingseigenschappen

·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend een de instabiliteitsprobleem van het inputsysteem vermijden, is het uitsluitingsschakelschema een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage toeneemt dat, moet het typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) alvorens de convertor zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen alvorens de convertor zal uitzetten.

·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra de impedantie van kort over de output genoeg klein is om de daling van het outputvoltage onder het gespecificeerde de Sluitingsvoltage van de Outputgelijkstroom huidig-Grens te maken, wordt de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot de kortsluitingvoorwaarde verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad.

·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module. De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats de waarde van de over--Temperatuursluiting bereikt. Het zal de convertor om toestaan opnieuw aan te zetten wanneer de temperatuur van de ontdekte plaats door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting valt.

8. MECHANISCH DIAGRAM

Militaire Voeding enige output 22Militaire Voeding enige output 23

NOTA'S:

1. Spelden 4, 8 zijn“ (1.52mm) dia 0.060. met“ (2.16mm) dia 0.085. afstand houdenschouders.

2. Alle andere spelden zijn“ (1.02mm) dia 0.040. met“ (1.65mm) dia 0.065. afstand houdenschouders.

8.1 speldbenoemingen

Speld Nr.

Naam

Functie

1

Vin (+)

Positief inputvoltage

2

Laat toe

TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.

3

Vin (-)

Negatief inputvoltage

4

Vout (-)

Negatief outputvoltage

5

Betekenis (-)

Negatieve verre betekenis. De BETEKENIS (-) kan met Vout (-) worden verbonden of worden opengelaten.

6

Versiering

De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.

7

Betekenis (+)

Positieve verre betekenis. De BETEKENIS (+) kan met Vout (+) worden verbonden of worden opengelaten.

8

Vout (+)

Positief outputvoltage

Contactgegevens
Shenzhen YONP Power Co.,Ltd

Contactpersoon: Miss. Angel

Tel.: 1598940345

Fax: 86-755-3697544

Direct Stuur uw aanvraag naar ons (0 / 3000)

Andere Producten
