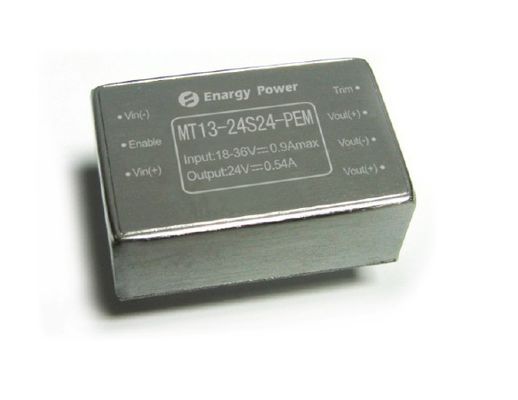

Gelijkstroom-gelijkstroom Convertors13w Output 24V mt13-24s24-PEM
Zeer belangrijke Eigenschappen
Outputmacht: 13W
Brede inputwaaier: 18-36Vdc
Hoge omzettingsefficiency: 89%
Lijnregelgeving aan ±0.2%
Ladingsregelgeving aan ±1.0%
Isolatievoltage: 1,500V
Laat (ON/OFF) controle toe
De bescherming van de outputte sterke intensiteit
De kortsluitingbescherming van de hikwijze
Over--temperatuurbescherming
De uitsluiting van het input onder-voltage
De versiering van het outputvoltage -5~+ 10% Vout
Productoverzicht
Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
1. Elektrische Kenmerken
1.1 absolute Maximumclassificaties
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Inputvoltage | 45 | Vdc | Ononderbroken, niet-in werking stelt | ||
36 | Vdc | Ononderbroken, het werken | |||
45 | Vdc | Werkende voorbijgaande bescherming,<100ms> | |||
Isolatievoltage | 1500 | Vdc | Input aan output | ||
Werkende Temperatuur | -55 | 100 | ℃ | Gezien PCB-Temperatuur | |
Opslagtemperatuur | -65 | 125 | ℃ | ||
Laat aan Vin--Voltage toe | -0.5 | 10 | Vdc |
1.2 ingevoerde Kenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
De Waaier van het inputvoltage | 18 | 24 | 36 | Vdc | |
Onder-voltageuitsluiting | 17 | 17.4 | Vdc | Terugwinningspunt | |
16 | 16.3 | Vdc | Bescherm punt | ||
Maximumingangsstroom | 0.9 | A | Input Vin min, Output volledige lading | ||
Efficiency | 88 | % | Geschatte Input; Geschatte Lading | ||
Dissipatie, reserve | 0.5 | W | Geen Lading |
1.3 outputkenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Het Vastgestelde Punt van het outputvoltage | 23.85 | 24.00 | 24.15 | Vdc | Nominale input. Geen Lading |
De Waaier van het outputvoltage | 23.75 | 24.00 | 24.25 | Vdc | |
De Waaier van de outputstroom | 0 | 0.54 | A | ||
Lijnverordening | ±0.02 | ±0.50 | % | ||
Ladingsverordening | ±0.50 | ±1.00 | % | ||
Huidige Grens | 0.56 | 0.70 | A | Outputvoltage 95% van nominaal | |
Kortsluitingstroom | A | ||||
Rimpeling (RMS) | 40 | mV | Nominale input; volledige lading; 20 Mhz-bandbreedte. | ||
(Peak-to-Peak) lawaai | 80 | mV | |||
Maximumoutput GLB | 1000 | μF |
1.4 dynamische Reactiekenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Verandering in Outputstroom | 200 | mV | 50% tot 75% tot 50% maximum Iout; (di/dt=0.1A/μs). | ||
200 | mV | 50% tot 75% tot 50% maximum Iout; (di/dt=0.25A/μs). | |||
Dynamische terugwinningstijd | 220 | µS | |||
Zet Tijd aan | 50 | Mej. | Aanvang van vin aan voutstijging aan 90% | ||
Het product schiet voorbij | 5 | % |
1.5 functionele Kenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Omschakelingsfrequentie | 180 | 200 | 250 | KHz | |
De Versiering van het outputvoltage | 10 | % Vout | Versiering omhoog | ||
5 | Versiering neer | ||||
Laat Voltage toe | 0.5 | mA | |||
Laat (ON/OFF) Controle toe Positieve Logica |
2.5 | 10 | Vdc | Hoog of op-controle, Logica die drijven | |
-0.5 | 1.5 | Vdc | Van-controle, lage Logica | ||
Overbelastingsbescherming | % | Huidige wijze, Pulsecurrent (100% raredload) | |||
Kort:sluitenbescherming | 100 | mΩ | Hikwijze, sinds de terugwinning | ||
Over--temperatuurbescherming | 105 | ℃ | Type: Niet-sluit, auto-Terugwinning; Drempel, PCB-Temperatuur | ||
90 | ℃ | Terugwinningspunt |
1.6 isolatiekenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Isolatievoltage | 1500 | Vdc | Input aan Output | ||
1500 | Vdc | In aan basis | |||
500 | Vdc | Uit aan basis | |||
Isolatieweerstand | 100 | MΩ | Bij 500VDC om het te testen wanneer atmosphericpressure en RECHTS 90% zijn | ||
Isolatiecapacitieve weerstand | 1000 | pF |
2. Algemene Kenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Gewicht | 30 | Oz (G) | |||
(Berekende) MTBF | 1 | MHrs | RT-nwt-000332; 80% lading, 300LFM, 40℃ Ta |
3. Milieukenmerken
Parameter | Min | Type | Maximum | Eenheden | Nota's |
Werkende Temperatuur | -55 | 100 | ℃ | De temperatuur van basispcb | |
Opslagtemperatuur | -65 | 125 | ℃ | Omgevingstemperatuur | |
Temperatuurcoëfficiënt | ±0.02 | %/℃ | |||
Vochtigheid | 20 | 95 | %R.H. |
4. Normennaleving
Parameter | Nota's |
Mil-std-704 | |
Mil-std-1399 | |
Mil-std-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
CEI 61000-4-2 |
5. Typische Golf en Krommen
Figuur 1: Efficiency bij de nominale stroom van het outputvoltage vs.load voor minimum, nominaal, en maximuminput voltage bij 25°C.
Figuur 2: De efficiency bij nominaal outputvoltage and60% schatte macht versus luchtstroomtarief voor omringende airtemperatures van 25°C.
Figuur 3: De maximumtemperatuur van de de krommenvs.ambient lucht van de outputmacht derating voor luchtstroomtarieven van 0 LFM through400 LFM met lucht die van speld 3 aan speld 1 (nominalinput voltage) stromen.
Figuur 4: De rimpeling van het outputvoltage bij nominale inputvoltage en geschatte ladingsstroom (20 mV/div). Loadcapacitance: 0.1μF ceramische condensator en 10μFtantalum condensator. Bandbreedte: 20 Mhz.
Figuur 5: Omgevingstemperatuur is25 ℃, de lading door de lading (macht 13W) wordt gedragen, de thermische weergavekaart die.
Figuur 6: Zet tijdelijke werkkracht bij volledige lading (resistiveload) aan (200 ms/div). Pre-toegepast inputvoltage. Ch1: ON/OFF Input (2V/div); Ch2: Vout (5V/div)
Figuur 7: De tijd van de sluitingsdaling bij volledige lading (2ms/div). Ch1: ON/OFF Input (2V/div); Ch2: Vout (5V/div)
Figuur 8: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout; dI/dt =0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantalumcapacitor en 1μF ceramische condensator. Ch2: Vout (200mV/div)
Figuur 9: De reactie van het outputvoltage op stap-verandering inload stroom (50%-75%-50% van (maximum) Iout: dI/dt =0.25A/μs). Lading GLB: 220μF, tantalumcapacitor van 30mΩ ESR en 1μF ceramisch GLB. Ch2: Vout (200mV/div)
6. Fysieke Informatie
6.1 mechanisch Overzicht
Nota's:
1. Alle andere spelden zijn 0.6mm dia
2. Pin4 en Pin6 is parallelle verbinding. De gebruiker kon de functie Vout (+) bereiken of één van beide speld twee orboth verbind.
3. Tolerantie: x.xx±0.02 binnen. (x.x±0.5mm) .x.xxx±0.010 binnen. (x.xx±0.25mm)
6.2 speldbenoemingen
Speld Nr. | Naam | Functie |
1 | Vin (-) | Negatief Inputvoltage |
2 | Laat toe | TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit. |
3 | Vin (+) | Positief Inputvoltage |
4 | Vout (+) | Positief Outputvoltage |
5 | Vout (-) | Negatief Outputvoltage |
6 | Vout (+) | Positief Outputvoltage |
7 | Versiering | De Versiering van het outputvoltage |
