Militaire Voedingenoutput 25 V zg800-220s25-PEC

Militaire Voedingenoutput 25 V zg800-220s25-PEC

  • Militaire Voedingenoutput 25 V zg800-220s25-PEC
Militaire Voedingenoutput 25 V zg800-220s25-PEC
Productdetails:
Plaats van herkomst: China
Merknaam: Enargy
Modelnummer: Zg800-220s25-PEC
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: Negotiation
Levertijd: 1-8 weken
Betalingscondities: onderhandelingen
Levering vermogen: 15000Pcs/week
Contact
Gedetailleerde productomschrijving
Hoog licht:

militaire voedingen

,

militaire convertor gelijkstroom-gelijkstroom

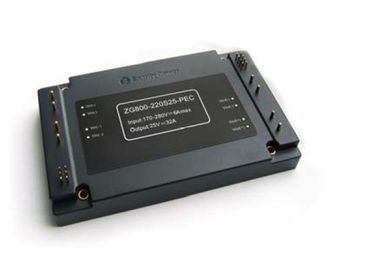

Militaire Voeding800w Output 25V zg800-220s25-PEC

Zeer belangrijke Eigenschappen

Outputmacht: 800W

Brede inputwaaier: 170-280Vdc

Hoge omzettingsefficiency: Tot 93%

Lijnregelgeving aan ±0.5%

Ladingsregelgeving aan ±0.5%

Vaste werkende frequentie

Isolatievoltage: 2000V

Lading die aan 20 eenheden delen

Laat (ON/OFF) controle toe

De bescherming van de outputoverbelasting

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

De versiering van het outputvoltage: ±5%

Productoverzicht

Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. Omschakeling van de hoge frequentie voorziet de Actieve Klem hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

De Inleiding van het product

De ZG-reeks is onafhankelijk geregelde één enkele outputconvertor die de het pakketgrootte van de de industrie niet genormaliseerde baksteen gebruikt. Het eigenlijke hoge rendement is een resultaat van de gepatenteerde topologie van ENARGY CORP die synchrone rectificatie en een innovatief bouwontwerp gebruikt om hittedissipatie te minimaliseren en uiterst hoge machtsdichtheid toe te staan. De macht door de convertor wordt verdreven is zo laag dat een heatsink niet wordt vereist, die kosten, gewicht, hoogte, en toepassing die bespaart

inspanning. Alle macht en controlecomponenten worden opgezet aan het multi-layer PCB-substraat met highyieldoppervlakte opzetten technologie, resulterend in een betrouwbaarder product.

1. Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat. Alle gegevens die bij Ta=25oC behalve speciale definitie testen.

1.1 absolute Maximumclassificaties

Parameter

Min

Type

Maximum

Eenheden

Nota's

Inputvoltage

300

Vdc

Ononderbroken, niet-in werking stelt

280

Vdc

Ononderbroken, het werken

300

Vdc

Werkende voorbijgaande bescherming,<100ms>

Isolatievoltage

2000

Vdc

Input aan Output

Werkende Temperatuur

-55

100

Opslagtemperatuur

-65

115

Laat aan Vin--Voltage toe

-2.0

10

Vdc

1.2 ingevoerde Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

De Waaier van het inputvoltage

170

220

280

Vdc

Ononderbroken

Onder-voltageuitsluiting

165

169

Vdc

Zet Drempel aan; min. lading

125

150

Vdc

Productdrempel; halve lading

Maximumingangsstroom

6

A

Volledige Lading; 170Vdc input

Efficiency

93

%

Volledige Lading; Het voltage van de classificatieinput;

Figuren 1-2

Gehandicapte Ingangsstroom

20

mA

Laat lage speld toe

Adviseer Externe Input

Capacitieve weerstand

100

μF

Typische ESR 0.1-0.2Ω

1.3 outputkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Het Vastgestelde punt van het outputvoltage

24.75

25.00

25.25

Vdc

Nominale input; Min lading

De Waaier van het outputvoltage

24.5

25.00

25.5

Vdc

De Waaier van de outputstroom

0.5

32

A

Behoudens het thermische derating; Figuur 5-6

Lijnverordening

±0.02

±0.5

%

Lage lijn aan hoge lijn; volledige lading

Ladingsverordening

±0.02

±0.5

%

Min lading aan volledige lading; nominale input

Temperatuurverordening

±0.01

±0.02

%/°C

Over werkende temperatuurwaaier

Huidige Grens

35.2

41

45

A

Outputvoltage 95% van nominaal

Kortsluitingstroom

0.5

41

45

A

Outputvoltage <800 mV="">

Rimpeling (RMS)

60

mV

Nominale input; volledige lading; 20 Mhz

bandbreedte, Figuur 11

(Peak-to-Peak) lawaai

250

mV

Maximumoutput GLB.

5000

μF

Nominale input; volledige lading

De Versiering van het outputvoltage

±5

%

Nominale input; volledige lading; 25°C

1.4 dynamische Reactiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Verandering in Outputstroom

(di/dt= 0.1A/μs)

1300

mV

5 50% tot 75% tot 50% Iout max. Figuur 9

Verandering in Outputstroom

(di/dt= 2.5A/μs)

1500

mV

50% tot 75% tot 50% Iout max. Figuur 10

Regelende Tijd

400

μS

Aan binnen 1% Vout nom.

Zet Tijd aan

20

Mej.

Volledige lading; Vout=90% nom. Figuur 7

De Tijd van de sluitingsdaling

300

Mej.

Volledige lading; Vout=10% nom. Figuur 8

Het outputvoltage schiet voorbij

5

%

1.5 eigenschappenkenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Omschakelingsfrequentie

180

200

220

KHz

Verordening stadium en Isolatiestadium

Versiering (Pin21)

Zie deel 7.4 Voltageversiering (Pin21)

De Versiering van het outputvoltage

5

%

Versiering omhoog, Versieringsspeld toVout (-)

5

%

Versiering neer, Versieringsspeld aan Vout (+)

Laat (ON/OFF) Controle (Pin11) toe

Zie deel 7.1

Laat Voltage toe

Laat Bronstroom toe

2

Vdc

Laat speld het drijven toe

1

mA

Laat (ON/OFF) controle toe

Positieve Logica

2.5

10

Vdc

Hoog of op-controle, Logica die drijven

-0.5

0.2

Vdc

Van-controle, lage Logica

Overbelastingsbescherming

110

120

140

%

Huidig-wijze, Impuls door Impuls Stroom

Grensdrempel, (%Rated-lading)

Kort:sluitenbescherming

20

Type: Niet-Sluit hikwijze,

Auto-terugwinning, Drempel, Kort:sluiten

Weerstand

Over--temperatuur

Bescherming

115

Type: Niet-sluit, auto-Terugwinning;

Drempel, PCB-Temperatuur

15

Hysterese

1.6 isolatiekenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Isolatievoltage

2000

Vdc

Input aan Output

2000

Vdc

Input aan Basis

500

Vdc

Output aan Basis

Isolatieweerstand

100

Bij 500Vdc om het te testen wanneer de luchtdruk en RECHTS 90% zijn

Isolatiecapacitieve weerstand

1000

pF

2. Algemene Kenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Gewicht

11.3(320)

Oz (G)

Ingekapseld

(Berekende) MTBF

1

MHrs

RT-nwt-000332; 80% lading, 300LFM,

40℃ Ta

3. Milieukenmerken

Parameter

Min

Type

Maximum

Eenheden

Nota's

Werkende Temperatuur

-55

+100

Uitgebreid, de temperatuur van basispcb

Opslagtemperatuur

-65

+115

Omringend

Temperatuurcoëfficiënt

±0.02

%/℃

Vochtigheid

20

95

%R.H.

Relatieve Vochtigheid die, niet - condenseren

4. Normennaleving

Parameter

Nota's

UL/cUL60950

EN60950

GB4943

De Test van de naaldvlam (CEI 695-2-2)

Test bij de volledige assemblage; volgzame raad & plastic componenten UL94V-0

CEI 61000-4-2

5. Kwalificatiespecificatie

Parameter

Nota's

Trilling

10-55Hz bereik, min. 1/bereik, 120 bereik voor as 3

Mechanische Schok

100g min, 2 dalingen in x en y-as, 1 daling in z-as

Koude (in verrichting)

Iec60068-2-1 advertentie

Vochtige Hitte

Iec60068-2-67 CY

Temperatuur het Cirkelen

-40°C aan 100°C, helling 15°C/min., 500 cycli

Macht/het Thermische Cirkelen

Vin = min aan maximum, volledige lading, 100 cycli

Ontwerpmarginaal

Tmin-10°C aan Tmax+10°C, 5°C-stappen, Vin = min aan maximum, lading 0-105%

Het levenstest

95% schatte Vin en lading, eenheden bij het derating van punt, 1000 uren

Solderability

Iec60068-2-20

6. Typische Golf en Krommen

Militaire Voedingenoutput 25 V zg800-220s25-PEC 0

Figuur 1: Efficiency bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage in Ta= 25°C.

Militaire Voedingenoutput 25 V zg800-220s25-PEC 1

Figuur 2: Machtsdissipatie bij nominaal outputvoltage versus ladingsstroom voor minimum, nominaal, en maximuminputvoltage bij Ta=25°C.

Militaire Voedingenoutput 25 V zg800-220s25-PEC 2

Figuur 3: De stroom van het outputvoltage vs.output. (nominaal inputvoltage).

Militaire Voedingenoutput 25 V zg800-220s25-PEC 3

Figuur 4: . Maximum outputstroom versus inputvoltage.

Militaire Voedingenoutput 25 V zg800-220s25-PEC 4

Figuur 5: De maximum derating krommen van de outputmacht versus omringende luchttemperatuur voor luchtstroomtarieven van 0 LFM door 800 LFM met lucht die van speld 1 aan speld 4 (nominaal inputvoltage) stromen.

Militaire Voedingenoutput 25 V zg800-220s25-PEC 5

Figuur 6: Thermisch perceel van convertor bij volledige ladingsstroom (800W) met 25°C-lucht die naar rato van 800 LFM stromen. De lucht stroomt over de convertor van speld 1 aan speld 4 (nominaal inputvoltage).

Militaire Voedingenoutput 25 V zg800-220s25-PEC 6

Figuur 7: Zet tijdelijke werkkracht bij volledige lading (weerstand biedende lading) aan (20 ms/div). Pre-toegepast inputvoltage. CH 1: Vout (10V/div). CH 2: ON/OFF input (1V/div).

Militaire Voedingenoutput 25 V zg800-220s25-PEC 7

Figuur 8: De tijd van de sluitingsdaling bij volledige lading (400 μs/div). CH 1: Vout (10V/div). CH 2: ON/OFF input (1V/div).

Militaire Voedingenoutput 25 V zg800-220s25-PEC 8

Figuur 9: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout; dI/dt = 0.1A/μs). Lading GLB: 10μF, 100 mΩ ESR tantaliumcondensator en 1μF ceramische condensator. CH 1: Vout (1V/div).

Militaire Voedingenoutput 25 V zg800-220s25-PEC 9

Figuur 10: De reactie van het outputvoltage op stap-verandering in ladingsstroom (50%-75%-50% van (maximum) Iout: dI/dt = 2.5A/μs). Lading GLB: 10μF, 30 mΩ ESR tantaliumcondensator en 1μF ceramisch GLB. CH 1: Vout (1V/div).

Militaire Voedingenoutput 25 V zg800-220s25-PEC 10

Figuur 11: De rimpeling van het outputvoltage bij nominaal inputvoltage en geschatte ladingsstroom (100mV/div). Ladingscapacitieve weerstand: 1μF ceramische condensator en 10μF-tantaliumcondensator. Bandbreedte: 20 Mhz.

7. Fysieke Informatie

7.1 mechanisch Overzicht

Militaire Voedingenoutput 25 V zg800-220s25-PEC 11

Nota's:

1. Spelden 1-8 zijn 0.6“ (1.52mm) dia. zonder schouders.

2. Spelden 9-22 zijn“ (0.64mm) Vierkant 0.025.

3. Speld 9 tot 14 van verwijzingen voorzien aan Vin (-). Speld 15 tot 22 van verwijzingen voorzien aan Betekenis (-).

4. Tolerantie: x.xx ±0.02 binnen. (x.x ±0.5mm), x.xxx ±0.010 binnen. (x.xx ±0.25mm).

7.2 speldbenoemingen

Speld Nr.

Naam

Functie

1

Vin (+)

Positief inputvoltage

2

Vin (+)

Positief inputvoltage

3

Vin (-)

Negatief inputvoltage

4

Vin (-)

Negatief inputvoltage

5

Vout (-)

Negatief outputvoltage

6

Vout (-)

Negatief outputvoltage

7

Vout (+)

Positief outputvoltage

8

Vout (+)

Positief outputvoltage

9

Faseverschuiving

Om de input weerspiegelde rimpelingsstroom te verminderen en de tijd van de ladings voorbijgaande reactie te verminderen

10

TSB

Thermische Sluitingsbus

11

Laat toe

TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.

12

Synchronisatie-in

De werkende frequentie wordt geplaatst aan 200KHz en kan door worden gesynchroniseerd

de externe die klok tussen wordt verbonden speldt en maalde (-) synchronisatie-binnen Vin.

13

Vaux

Hulpoutputvoltage

14

Temperaturen.

Monitor

Geen gebruik

15

Synchronisatie-uit

Deze die speld bevat een kloksignaal aan de Betekenis (-) van verwijzingen wordt voorzien speld.

16

O-ringsfet

Aandrijving

De FET Aandrijvingsspeld verstrekt een gelijkstroom-voltage van ongeveer 10V boven de belangrijkste output

17

Lading

Het delen

Twee of meer modules kunnen tegelijkertijd voor of overtollige verrichting worden in werking gesteld of extra

machtsvereisten.

18

Machtsgoed

De machts Goede speld wijst op de werkende staat van de module

19

Huidig

Monitor

De outputstroom kan van deze speld worden gemeten.

20

Betekenis (-)

Negatieve verre betekenis. De BETEKENIS (-) kan met Vout (-) worden verbonden of worden opengelaten.

21

Versiering

De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.

22

Betekenis (+)

Positieve verre betekenis. De BETEKENIS (+) kan met Vout (+) worden verbonden of worden opengelaten.
