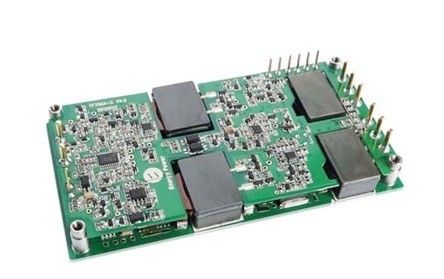

Hoge Machts700w industriële gelijkstroom-gelijkstroom convertor 30V/24A RoHS tf700-48s30-NOC

Industriële Voeding700w Output 30V/24A tf700-48s30-NOC

Zeer belangrijke Eigenschappen

Outputmacht: 700W

Brede inputwaaier: 36-72VDC

Hoge omzettingsefficiency: Tot 92%

Lijnregelgeving aan ±1%

Ladingsregelgeving aan ±1%

Vaste werkende frequentie

Isolatievoltage: 1,500V

Laat (On/Off) Controle toe

De bescherming van de outputoverbelasting

De bescherming van het output over- voltage

De kortsluitingbescherming van de hikwijze

Over--temperatuurbescherming

De uitsluiting van het input onder-voltage

UL94V-0 vlam-flame-retarded classificatie

Volgzame RoHS

Productoverzicht

Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.

Elektrische Kenmerken

De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat.

Inputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De waaier van het inputvoltage	36	48	72	Vdc	Ononderbroken
Maximumingangsstroom			24	A	Volledige lading, Min. input
Reserveingangsstroom			0.2	A	Geen lading
Efficiency	92			%
Adviseer Externe Inputcapacitieve weerstand		470		uF	ESR 0.1-0.2R

Outputkenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
De Waaier van het outputvoltage	29.80	30.00	30.20	Vdc
De Waaier van de outputstroom	0		23	A
Lijnverordening			±1	%	Vin=36~72V, Io=0~23A
Ladingsverordening			±1	%	Vin=36~72V, Io=0~23A
Voltages het tabilizing precisie			±1	%	Vin=36~72V, Io=0~23A
(Peak-to-Peak) lawaai		120	250	mV	20 Mhz-bandbreedte. de output met 10uF elektrolytische condensator en de ceramische condensator van 0.1uF bij hoogtepunt schatte stroom.
Maximumoutput GLB.	1000	3300	6000	μF	2000uF adviseren wanneer ta≤-5℃
De Versiering van het outputvoltage	22		30.5	Vdc	Nominale input; volledige lading; 25°C

Dynamische Reactiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Verandering in Outputstroom (di/dt= 0.1A/us)			850	mV	di/dt=0.1A/us, Io=25%-50%-25%Ioutmax of 50% tot 75% tot 50% maximum Iout
Regelende Tijd		400		ons	Aan binnen 1% Vout nom.
Het outputvoltage schiet voorbij			5	%

Functionele Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Omschakelingsfrequentie	240	255	270	KHz
De Versiering van het outputvoltage			30.5	Vdc	Versiering omhoog, Versieringsspeld (+) Vout.
	22			Vdc	Versiering neer, Versieringsspeld (-) Vout.
Laat Bronstroom toe			5	mA
Laat (Aan-uit- Controle) Positieve Logica toe	3.5		15	Vdc	Hoog of op-controle, Logica die drijven
	-0.3		1.5	Vdc	Van-controle, lage Logica
Hulpvoeding	8		15	Vdc	Ononderbroken bron current≤25mA
Het werk statusopsporing (IOG)					Lage impedantie wanneer de module o.k., hoge impedantie is toen de module ontbrak
Onder-voltageuitsluiting	32.0		35.9	Vdc	Zet drempel aan
	31.0		35.0	Vdc	Draai - van drempel
Overbelastingsbescherming	110	125	150	%	Huidig-wijze, Impuls door Impuls Huidige Grensdrempel, (%Rated-Lading)
Outputovervoltage bescherming	33		36	Vdc	Hikwijze, Autoterugwinning
Over--temperatuurbescherming	100	105	110	℃	Auto-terugwinning, Basis palte Temperatuur
		10		℃	Hysterese

Isolatiekenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Isolatievoltage	1500			Vdc	Input aan Output, Lekkage current≤1mA
	1000			Vdc	Input aan Grondplaat, Lekkage current≤1mA
	500			Vdc	Output aan Grondplaat, Lekkage current≤1mA
Isolatieweerstand	10			MΩ	Bij 500VDC om het te testen wanneer de luchtdruk en RECHTS 90% zijn
Isolatiecapacitieve weerstand		1000		pF

Algemene Kenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Gewicht			200	g
MTBF	250.000			U

Milieukenmerken

Parameter	Min	Type	Maximum	Eenheden	Nota's
Werkende Temperatuur	-40		85	℃	Uitgebreid, basis palte temperatuur
Opslagtemperatuur	-55		115	℃	Omringend
Vochtigheid	20		90	%R.H.

Functiespecificaties

Laat (ON/OFF) Controle (Speld 3 en Pin4) toe:

De enable speld laat de machtsmodule toe om elektronisch worden ingeschakeld en van. De enable (On/Off) functie is nuttig om batterijmacht, voor gepulseerde machtstoepassing of voor macht te behouden die omhoog rangschikken.

De enable speld wordt van verwijzingen voorzien aan - Vin. Het wordt intern uitgetrokken, zodat wordt geen externe voltagebron vereist. Een open collector (of open afvoerkanaal) schakelaar wordt geadviseerd voor de controle van de Enable speld.

Wanneer het gebruiken van de Enable speld, zorg ervoor dat de verwijzing werkelijk - Vin-speld, niet voor EMI het filtreren of ver van de eenheid is. Optisch zullen het koppelen van het controlesignaal en de plaatsbepaling van de opto koppeling direct bij de module om het even welk van deze problemen vermijden. Als de Enable speld niet wordt gebruikt, kan het worden verlaten of drijvend (positieve logica) met worden verbonden - Vin-speld (negatieve logica). Figuur a-details vijf mogelijke kringen voor het drijven van de ON/OFF speld. De figuur B is een gedetailleerde blik van het interne ON/OFF schakelschema.

Figuur A: Diverse kringen voor het drijven van de ON/OFF speld.

Figuur B: Intern ON/OFF speldschakelschema

Teledetectie (Spelden 7 en 8):

De teledetectie staat de convertor toe om het outputvoltage op het punt van lading direct te ontdekken en compenseert zo automatisch de de distributie & het contactverliezen van de ladingsleider (Figuur C). Er is één betekenislood voor elke outputterminal, aangewezen +Sense en - Betekenis. Deze lood dragen zeer lage die stroom met de ladingslood wordt vergeleken. Intern wordt een weerstand verbonden tussen betekenisterminal en de terminal van de machtsoutput. Als de verre betekenis niet wordt gebruikt, moet de betekenislood zijn shorted aan hun respectieve outputlood (Figuur D).

De zorg moet worden genomen wanneer het maken van outputverbindingen. Als de outputterminals vóór de betekenislijnen zouden moeten losmaken, zal de volledige ladingsstroom onderaan de betekenislijnen stromen en zal de interne ontdekkende weerstanden beschadigen. Ben zeker altijd om onderaan de convertor aan te drijven alvorens om het even welke outputverbindingen te maken. Het maximumcompensatievoltage voor lijndaling is tot 0.5V

Figuur C: Verre Betekenisverbinding

Figuur D: Verre Betekenisverbinding

Beschermingseigenschappen

·De Uitsluiting van het input onder-Voltage: De convertor wordt ontworpen om uit te zetten wanneer het inputvoltage te laag is, helpend een de instabiliteitsprobleem van het inputsysteem vermijden, is het uitsluitingsschakelschema een comparateur met gelijkstroom-hysterese. Wanneer het inputvoltage toeneemt dat, moet het typisch overschrijden aanzet de waarde van de Voltagedrempel (op de specificatiepagina wordt vermeld) alvorens de convertor zal aanzetten. Zodra de convertor is, moet het inputvoltage onder de typische de Drempelwaarde van het Productvoltage vallen alvorens de convertor zal uitzetten.

·De Grens van de outputstroom: De maximum huidige grens blijft constant als dalingen van het outputvoltage. Nochtans, zodra de impedantie van kort over de output genoeg klein is om de daling van het outputvoltage onder het gespecificeerde de Sluitingsvoltage van de Outputgelijkstroom huidig-Grens te maken, wordt de convertor in staat van de de kortsluitingbescherming van de hikwijze de onbepaalde tot de kortsluitingvoorwaarde verwijderd. Dit verhindert het bovenmatige verwarmen van de convertor of de ladingsraad.

·Over--temperatuursluiting: Een temperatuursensor op de convertorbetekenissen de gemiddelde temperatuur van de module. De thermische sluitingskring wordt ontworpen om de convertor uit te zetten wanneer de temperatuur bij de ontdekte plaats de waarde van de over--Temperatuursluiting bereikt. Het zal de convertor om toestaan opnieuw aan te zetten wanneer de temperatuur van de ontdekte plaats door het bedrag van de waarde van de het Nieuwe beginhysterese van de over--Temperatuursluiting valt.

Testmethode

Het de outputrimpeling & Lawaai testen:

De outputrimpeling is samengesteld uit fundamentele frequentierimpeling en het lawaaiaren van de hoge frequentieomschakeling. De fundamentele rimpeling van de omschakelingsfrequentie (of de basisrimpeling) zijn in 100KHz aan 1MHz waaier; de het lawaaiaar van de hoge frequentieomschakeling (of het omschakelingslawaai) zijn in 10 Mhz aan 50MHz-waaier. Het omschakelingslawaai wordt normaal gespecificeerd met 20 Mhz-bandbreedte om alle significante boventonen voor de lawaaiaren te omvatten.

De gemakkelijkste manier die de het outputrimpeling en lawaai te meten is een het uiteinde en de grondring te gebruiken van de oscilloscoopsonde direct tegen de de outputspelden van de machtsconvertor wordt gedrukt, zoals hieronder getoond. Dit maakt de kortste mogelijke verbinding over de outputterminals. De de grondklem zou van de oscilloscoopsonde nooit in de rimpeling en lawaaimeting moeten worden gebruikt. De grondklem zal niet alleen als antenne en bestelwagen de uitgestraalde hoge frequentieenergie dienst doen, maar het zal het gemeenschappelijk-wijzelawaai aan de meting ook introduceren.

De standaardtestopstelling voor rimpeling & lawaaimetingen wordt getoond in Figure E. Een sondecontactdoos (Tektronix, P.N. 131.0258-00) wordt gebruikt voor de metingen om lawaaibestelwagen te elimineren verbonden aan lange grondklem van werkingsgebiedsondes.

Figuur E: Rimpeling & Geluidsnorm Testende Middelen.

Mechanisch Overzicht

Speldbenoemingen　

Speld Nr.	Naam	Functie
1	Vin (-)	Negatief inputvoltage
2	Vin (+)	Positief inputvoltage
3	ON/OFF-	Negatief laat controle toe
4	ON/OFF+	Het positief laat controle toe
5	Vout+	Positief outputvoltage
6	Vout-	Negatief outputvoltage
7	S	Negatieve verre betekenis. De BETEKENIS (-) moet met Vout (-) verbinden
8	S+	Positieve verre betekenis. De BETEKENIS (+) moet met Vout (+) verbinden
9	VERSIERING	De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
10	PC	Het huidige delen
11	IOG	Het werk statusopsporing
12	AUX	Hulpvoeding
