Gaoxinindustrieterrein, de Nieuwe Streek van Guangming, Shenzhen-Stad, de Provincie van Guangdong, China | Angelwang66@126.com |
Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | Tf700-48s28-NOC |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | industriële voedingen,de industriële convertor van gelijkstroom gelijkstroom |
---|

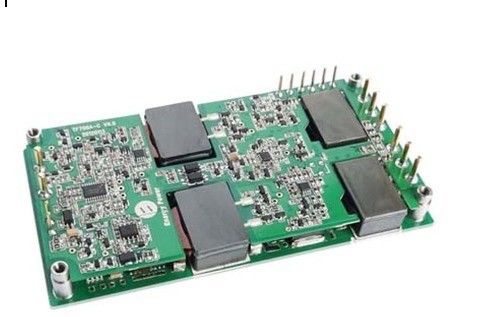

Industriële Voeding700w Output 28V/25A tf700-48s28-NOC
Zeer belangrijke Eigenschappen
Outputmacht: 700W
Brede inputwaaier: 36-72VDC
Hoge omzettingsefficiency: Tot 93%
Lijnregelgeving aan ±1%
Ladingsregelgeving aan ±1%
Vaste werkende frequentie
Isolatievoltage: 1,500V
Laat (On/Off) Controle toe
De bescherming van de outputoverbelasting
De bescherming van het output over- voltage
De kortsluitingbescherming van de hikwijze
Over--temperatuurbescherming
De uitsluiting van het input onder-voltage
UL94V-0 vlam-flame-retarded classificatie
Productoverzicht
Het gebruik van deze gelijkstroom-gelijkstroom convertormodules ging machtsverwerking, controle en verpakkingstechnologieën vooruit om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
·De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat.
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
De Waaier van het inputvoltage |
36 |
48 |
72 |
Vdc |
Ononderbroken |
Maximumingangsstroom |
|
|
24 |
A |
Volledige lading, Min. input |
Reserveingangsstroom |
|
|
0.2 |
A |
Geen lading |
Efficiency |
92 |
|
|
% |
|
Adviseer Externe Inputcapacitieve weerstand |
470 |
|
|
uF |
ESR 0.1-0.2R |
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
De Waaier van het outputvoltage |
27.72 |
28.00 |
28.28 |
Vdc |
|
De Waaier van de outputstroom |
0 |
|
25 |
A |
|
Lijnverordening |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Ladingsverordening |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Algemeen Outputvoltage |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
(Peak-to-Peak) lawaai |
|
120 |
250 |
mV |
20 Mhz-bandbreedte. de output met 10uF elektrolytische condensator en de ceramische condensator van 0.1uF bij hoogtepunt schatte stroom. |
Maximumoutput GLB. |
1000 |
3300 |
6000 |
μF |
2000uF adviseren wanneer ta≤-5℃ |
De Versiering van het outputvoltage |
22 |
|
32 |
Vdc |
Nominale input; volledige lading; 25°C |
Dynamische Reactiekenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Verandering in Outputstroom (di/dt= 0.1A/us) |
|
|
850 |
mV |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax of 50% tot 75% tot 50% maximum Iout |
Regelende Tijd |
|
400 |
|
ons |
Aan binnen 1% Vout nom. |
Het outputvoltage schiet voorbij |
|
|
5 |
% |
|
Functionele Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Omschakelingsfrequentie |
240 |
255 |
270 |
KHz |
|
De Versiering van het outputvoltage |
|
|
32 |
Vdc |
Versiering omhoog, Versieringsspeld (+) Vout. |
22 |
|
|
Vdc |
Versiering neer, Versieringsspeld (-) Vout. |
|
Laat Bronstroom toe |
|
|
5 |
mA |
|
Laat (Aan-uit- Controle) Positieve Logica toe |
3.5 |
|
15 |
Vdc |
Hoog of op-controle, Logica die drijven |
-0.3 |
|
1.5 |
Vdc |
Van-controle, lage Logica |
|
Hulpvoeding |
8 |
|
15 |
Vdc |
Ononderbroken bron current≤25mA |
Het werk statusopsporing (IOG) |
|
|
|
|
Lage impedantie wanneer de module o.k., hoge impedantie is toen de module ontbrak |
Onder-voltageuitsluiting |
32.0 |
|
35.9 |
Vdc |
Zet drempel aan |
31.0 |
|
35.0 |
Vdc |
Draai - van drempel |
|
Overbelastingsbescherming |
110 |
125 |
150 |
% |
Huidig-wijze, Impuls door Impuls Huidige Grensdrempel, (%Rated-Lading) |
Outputovervoltage bescherming |
33 |
|
36 |
Vdc |
Hikwijze, Autoterugwinning |
Over--temperatuurbescherming |
100 |
105 |
110 |
℃ |
Auto-terugwinning, Basepalte-Temperatuur |
|
10 |
|
℃ |
Hysterese |
Isolatiekenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Isolatievoltage |
1500 |
|
|
Vdc |
Input aan Output, Lekkage current≤1mA |
1000 |
|
|
Vdc |
Input aan Grondplaat, Lekkage current≤1mA |
|
500 |
|
|
Vdc |
Output aan Grondplaat, Lekkage current≤1mA |
|
Isolatieweerstand |
10 |
|
|
MΩ |
Bij 500VDC om het te testen wanneer de luchtdruk en RECHTS 90% zijn |
Isolatiecapacitieve weerstand |
|
1000 |
|
pF |
|
Algemene Kenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Gewicht |
|
|
200 |
g |
|
MTBF |
250.000 |
|
|
U |
|
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende Temperatuur |
-40 |
|
85 |
℃ |
Uitgebreid, basis palte temperatuur |
Opslagtemperatuur |
-55 |
|
115 |
℃ |
Omringend |
Vochtigheid |
20 |
|
90 |
%R.H. |
|
Mechanisch Overzicht
Speldbenoemingen
Speld Nr. |
Naam |
Functie |
1 |
Vin (-) |
Negatief inputvoltage |
2 |
Vin (+) |
Positief inputvoltage |
3 |
ON/OFF- |
Negatief laat controle toe |
4 |
ON/OFF+ |
Het positief laat controle toe |
5 |
Vout+ |
Positief outputvoltage |
6 |
Vout- |
Negatief outputvoltage |
7 |
S |
Negatieve verre betekenis. De BETEKENIS (-) moet met Vout (-) verbinden |
8 |
S+ |
Positieve verre betekenis. De BETEKENIS (+) moet met Vout (+) verbinden |
9 |
VERSIERING |
De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage. |
10 |
PC |
Het huidige delen |
11 |
IOG |
Het werk statusopsporing |
12 |
AUX |
Hulpvoeding |
