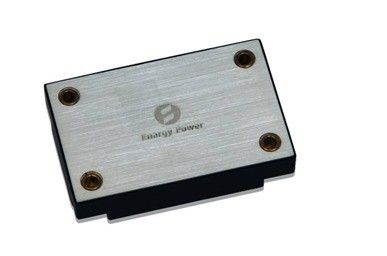

Industriële Voeding30w Output 24V/1.25A xx30-24s24-PEC
Zeer belangrijke Eigenschappen
Outputmacht: 30W
Brede inputwaaier: 18-36VDC
Hoge omzettingsefficiency: Tot 92%
Lijnregelgeving aan ±1%
Ladingsregelgeving aan ±1%
Vaste werkende frequentie
Isolatievoltage: 1,500V
Laat (On/Off) Controle toe
De bescherming van de outputoverbelasting
De kortsluitingbescherming van de hikwijze
Over--temperatuurbescherming
De uitsluiting van het input onder-voltage
De versiering van het outputvoltage: ±10% Vout
Productoverzicht
Deze gelijkstroom-gelijkstroom geavanceerde de machtsverwerking van convertormodules gebruik, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement.
Elektrische Kenmerken
·De elektrokenmerken zijn over de volledige werkende waaier van inputvoltage, outputlading en grondplaattemperatuur van toepassing, tenzij anders gespecificeerd. Alle temperaturen verwijzen naar de werkende temperatuur op het centrum van de grondplaat.
Absolute maximumclassificaties
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Isolatievoltage
|
|
|
1500
|
Vdc
|
Input aan output
|
|
Werkende Temperatuur
|
-40
|
|
+100
|
℃
|
|
|
Opslagtemperatuur
|
-55
|
|
+125
|
℃
|
|
Inputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
De waaier van het inputvoltage
|
18
|
24
|
36
|
Vdc
|
Ononderbroken
|
|
Onder-voltageuitsluiting
|
15.5
|
|
16.8
|
Vdc
|
Halve lading
|
|
16.9
|
|
17.8
|
Vdc
|
Halve lading
|
|
Maximumingangsstroom
|
|
|
2.0
|
A
|
Volledige lading, 18V input
|
|
Efficiency
|
91
|
|
|
%
|
Volledige lading
|
|
Adviseer Externe Inputcapacitieve weerstand
|
|
100
|
|
uF
|
Typische ESR 0.1-0.2Ω
|
Outputkenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Het Vastgestelde punt van het outputvoltage
|
|
24.00
|
|
|
Nominale input; Geen lading; 25℃
|
|
De Waaier van het outputvoltage
|
23.76
|
|
24.24
|
Vdc
|
|
|
De Waaier van de outputstroom
|
0.1
|
|
1.25
|
A
|
|
|
Lijnverordening
|
|
±1
|
|
%
|
Lage lijn aan hoge lijn; volledige lading
|
|
Ladingsverordening
|
|
±1
|
|
%
|
Geen lading aan volledige lading; nominale input
|
|
Huidige grens
|
0.1
|
|
1.25
|
A
|
Outputvoltage 95% van nominaal
|
|
Rimpeling (RMS)
|
|
50
|
|
mV
|
Nominale input; volledige lading; 20 Mhz-bandbreedte;
|
|
(Peak-to-Peak) lawaai
|
|
150
|
|
mV
|
|
Maximumoutput GLB.
|
|
|
1500
|
μF
|
Nominale input; volledige lading
|
|
De Versiering van het outputvoltage
|
|
|
±10
|
%
|
Nominale input; volledige lading; 25°C
|
Dynamische Reactiekenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Verandering in Outputstroom
(di/dt= 0.1A/us)
|
|
|
720
|
mV
|
50% tot 75% tot 50% maximum Iout
|
|
Verandering in Outputstroom
(di/dt= 2.5A/us)
|
|
|
720
|
mV
|
50% tot 75% tot 50% maximum Iout
|
|
Regelende Tijd
|
|
300
|
400
|
ons
|
Aan binnen 1% Vout nom.
|
|
Zet Tijd aan
|
|
|
50
|
Mej.
|
Volledige lading; Vout=90% nom.
|
|
De tijd van de sluitingsdaling
|
|
|
20
|
Mej.
|
Volledige lading; Vout=10% nom.
|
|
Het outputvoltage schiet voorbij
|
|
|
5
|
%
|
|
Functionele Kenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Omschakelingsfrequentie
|
180
|
|
230
|
KHz
|
Verordening stadium en Isolatiestadium
|
|
Versiering (Pin6)
|
Zie deel 3.2 Voltageversiering (Pin6)
|
|
De Versiering van het outputvoltage
|
|
|
10
|
%
|
Versiering omhoog, Versieringsspeld (-) Vout.
|
|
|
|
10
|
%
|
Versiering neer, Versieringsspeld (+) Vout.
|
|
Laat (ON/OFF) Controle (Pin2) toe
|
Zie deel 3.2
|
|
Laat Bronstroom toe
|
|
|
10
|
mA
|
|
|
Laat (Aan-uit- Controle) Positieve Logica toe
|
1.0
|
|
15
|
Vdc
|
Hoog of op-controle, Logica die drijven
|
|
-0.5
|
|
0.3
|
Vdc
|
Van-controle, lage Logica
|
|
Kort:sluitenbescherming
|
|
|
10
|
mΩ
|
Type: Hikwijze, Autoterugwinning, Kort:sluitenweerstand
|
Isolatiekenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Isolatievoltage
|
1.500
|
|
|
Vdc
|
Input aan Output
|
|
1500
|
|
|
Vdc
|
Input aan Basis
|
|
500
|
|
|
Vdc
|
Output aan Basis
|
|
Isolatieweerstand
|
100
|
|
|
MΩ
|
Bij 500VDC om het te testen wanneer de luchtdruk en RECHTS 90% zijn
|
Milieukenmerken
|
Parameter
|
Min
|
Type
|
Maximum
|
Eenheden
|
Nota's
|
|
Werkende Temperatuur
|
-40
|
|
+100
|
℃
|
Uitgebreid, de temperatuur van basispcb
|
|
Opslagtemperatuur
|
-55
|
|
+125
|
℃
|
Omringend
|
|
Vochtigheid
|
20
|
|
90
|
%R.H.
|
Relatieve Vochtigheid die, niet - condenseren
|
Mechanisch Overzicht
Nota's:
1. Alle spelden zijn“ (1.02mm) dia 0.040
2. Tolerantie: x.xx ±0.02 binnen. (x.x ±0.5mm)
x.xxx ±0.010 binnen. (x.xx ±0.25mm)
Speldbenoemingen
|
Speld Nr.
|
Naam
|
Functie
|
|
1
|
Laat toe
|
TTL-de input om convertor te draaien aan en uit, voorzag aan Vin (-) van verwijzingen, met intern trek uit.
|
|
2
|
Vin (-)
|
Negatief inputvoltage
|
|
3
|
Vin (+)
|
Positief inputvoltage
|
|
4
|
Vout (+)
|
Positief outputvoltage
|
|
5
|
Vout (-)
|
Negatief outputvoltage
|
|
6
|
Versiering
|
De versiering van het outputvoltage. De speld van de verlofversiering open voor nominaal outputvoltage.
|
